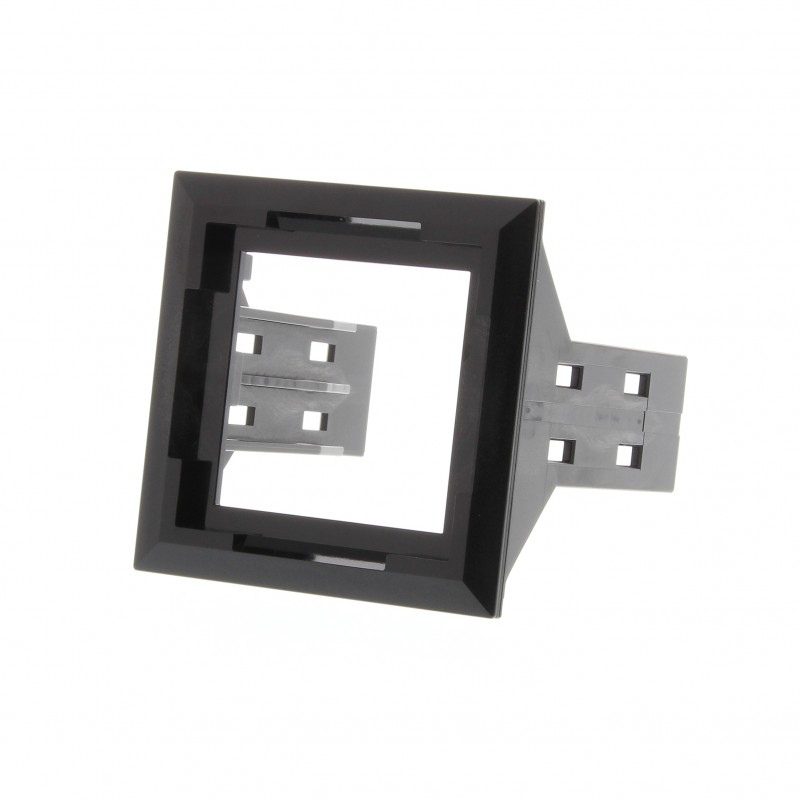

Y92F-45 Y92F2009A Y92F45 OMRON Адаптер для монтажа на панель

Цифровые контроллеры температуры
E5CN/E5CN-U
Универсальный контроллер температуры размера 48×48-мм, лидер по объему продаж на рынке, приобрел новые качества.
• Простые в обращении, надежные, полнофункцио-нальные
11-сегментные дисплеи.
• В контроллерах теперь предусмотрены аналоговые входы.
• Более высокая частота дискретизации: 250 мс.
• Для упрощения записи выходных данных предусмотрен выход на самописец.
• Выходы по напряжению (для переключения твердотельных
реле) служат для регулирования как нагрева, так и охлаждения. Допускают применение для выдачи аварийных сигналов по трем сигнальным выходам.
• Предусмотрены модели с датчиком перегорания трехфазного
нагревателя и датчиком отказов твердотельного реле.
• Простая настройка с помощью 11-сегментных дисплеев.
• Подключение к одной и той же модели термопары или платинового резистивного датчика температуры.
• Удобная, хорошо различимая на удалении от дисплея
индикация состояния с функцией трехцветного переключения.
• Индикатор защиты параметров сообщает оператору о включении защиты.
• Предусмотрен ручной вывод данных.
• Предусмотрен контроллер с выходом долговечного реле
(появится в ближайшее время).
Примечание. См. указания по технике безопасности на стр. 21.
Функции
Примечание. Изменения по сравнению с предыдущими
моделями см. на стр. 19.
Усовершенствованные функции для более широкого круга приложений
Регулирование аналоговых величин, например,
давления, расхода или уровня
В новую серию моделей E5CN входят модели, принимающие аналоговые входные сигналы, что позволяет регулировать не только температуру, но и давление, расход, уровень, влажность или вес.
Примечание. E5CN-@L (модели с аналоговыми входами)
Более высокая частота дискретизации: 250 мс.
Период дискретизации предыдущих моделей 500 мс снижен вдвое до 250 мс. Это позволяет использовать новую модель E5CN для работы в условиях, требующих повышенной скорости реакции и точности.
Простое подключение к самописцу
Выход передачи данных упрощает подключение к самописцу или к аналоговому блоку ввода-вывода программируемого логического контроллера.
Примечание. E5CN-C@ (модели с выходами по току)
Выходы по напряжению (для переключения твердо- тельного реле) служат для регулирования нагрева и охлаждения. Могут использоваться для выдачи аварийных сигналов по трем сигнальным выходам.
Выходы по напряжению можно использовать для регулирования нагрева и охлаждения в моделях с двумя регулирующими выходами. Кроме того, регулирующий выход 2 можно настроить в качестве выхода аварийного сигнала, что позволяет использовать до трех сигнальных выходов.
Примечание. E5CN-@Q (дополнительная панель)
Датчик перегорания трехфазного нагревателя
В моделях с датчиком перегорания трехфазного нагревателя и датчиком отказа твердотельного реле можно подключить два трансформатора тока для одновременного определения перегорания нагревателя и отказа твердотельного реле, что снижает стоимость, так как не требуется отдельное устройство аварийной сигнализации перегорания нагревателя. Датчик отказа твердотельного реле можно использовать даже в моделях с аварийной сигнализацией перегорания однофазного нагревателя.
Примечание. E5CN-@HH@ (дополнительная панель)
Простота, надежность и повышенная скорость
Простая настройка с помощью 11-сегментных дисплеев
Новые E5CN оснащены 11-сегментными дисплеями, которые упрощают считывание текста и исключают необходимость декоди- ровать комбинации индикаторов при настройке параметров, как это было с предыдущими моделями контроллеров температуры.
Возможность работы с многофункциональным входом с помощью одного контроллера.
Подключение к одной и той же модели термопары или платинового резистивного датчика температуры. Упрощается выбор модели, снижаются складские запасы и количество запасных частей.
Удобная, хорошо различимая на удалении от дисплея индикация состояния с функцией трехцветного переключения.
Индикатор защиты параметров сообщает оператору о включении защиты.
На индикаторной панели загорается специальный значок,
который сообщает оператору о включении защиты параметров.
Цифровые контроллеры температуры E5CN/E5CN-U 1
