> OMRON>Industrierelais >G7-Leistungsrelais>R99-07 FOR G7L RELY2050A R9907FORG7L OMRON Zubehör G7L-klemme E
ANUNCIAR
Nächstes Produkt

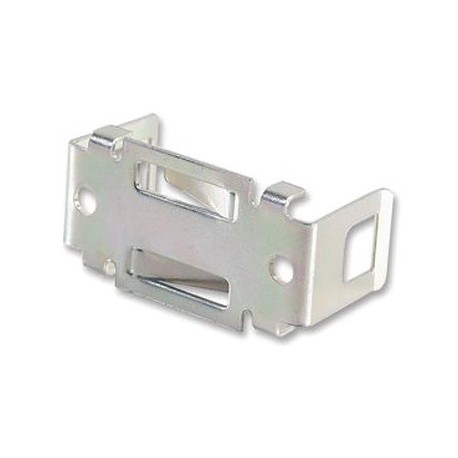

R99-07 FOR G7L RELY2050A R9907FORG7L OMRON Zubehör G7L-klemme E Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

R99-07 FOR G7L RELY2050A R9907FORG7L OMRON Zubehör G7L-klemme E

R99-07 FOR G7L

RELY2050A

R9907FORG7L

OMRON

100

Zubehör G7L-klemme E

Zubehör G7L Klemme in E

Mehr Infos


Relais > Zubehör/Ersatzteile für Schaltrelais

Industrierelais > G7-Leistungsrelais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

Gesamtpreis: $319.36
Stückpreis: $3.19
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


  • Ein- oder zweipoliger Schließer
  • Steckanschlüsse (AMP), Leiterplattenanschlüsse oder Schraubklemmen
  • 20, 25 oder 30 A Nennbelastbarkeit
  • Kein Kontaktflattern bei kurzzeitigen Spannungsabfällen
  • Spulenspannung 100 oder 200 V

Spezifikationen & Bestellinfo

Ordering information

Contact form

Mounting

Terminals

Order code1

(___ = Coil Voltage + AC/DC)

Common Coil Voltages2

PCB

DIN-rail front connecting socket

DIN Rail adaptor

Flange (screw)

E-bracket mounting

PCB

Quick-connect

Screw

DC

AC

SPST-NO

no

yes

yes

no

yes

no

yes

no

G7L-1A-T___

24

100/120, 200/240

DPST-NO

G7L-2A-T___

12, 24

24, 100/120, 200/240

SPST-NO

no

no

yes

no

G7L-1A-TUB___

−

100/120, 200/240

DPST-NO

G7L-2A-TUB___

24

24, 200/240

no

yes

G7L-2A-BUB___

−

200/240

yes

no

yes

no

G7L-2A-P___

24

−

Accessories

For type

Order code

DIN-rail front connecting socket

DIN Rail adaptor

E-Bracket mounting

Coverplate electric shock protection

G7L Screw terminal type

−

P7LF-D

R99-07G7L

P7LF-C

G7L Quick Connect type

P7LF-06

P7LF-D

R99-07G7L

−

Specifications

Coil Ratings

Rated voltage

Rated current

Coil resistance

Must operate voltage

Must release voltage

Max. voltage

Power consumption (approx.)

AC (~)

12 V

142 mA

−

75% max.of rated voltage

15% min. of rated voltage

110% of rated voltage

1.7 to 2.5 VA (60 Hz)

24 V

71 mA

−

50 V

34 mA

−

100 to 120 V

17.0 to 20.4 mA

−

74 V

18 V

132 V

200 to 240 V

8.5 to 10.2 mA

−

150 V

36 V

264 V

DC (=)

6 V

317 mA

18.9 Ohm

75% max. of rated voltage

15% min. of rated voltage

110% of rated voltage

1.9 W

12 V

158 mA

75 Ohm

24 V

79 mA

303 Ohm

48 V

40 mA

1220 Ohm

100 V

19 mA

5260 Ohm

  • Note 1. The rated current and coil resistance are measured at a coil temperature of 23°C with tolerances of ±15%/20% for AC rated current and ±15% for DC coil resistance.
  • 2. Performance characteristic data are measured at a coil temperature of 23°C.
  • 3. ~ indicates AC and = indicates DC (IEC417 publications).

Contact Ratings

Model

G7L-1A-TJ/G7L-1A-BJ

G7L-2A-TJ/G7L-2A-BJ

G7L-1A-P/G7L-2A-P

Resistive load
(cos φ = 1)

Inductive load
(cos φ = 0.4)

Resistive load
(cos φ = 1)

Inductive load
(cos φ = 4.4)

Resistive load
(cos φ = 1)

Inductive load
(cos φ = 4.4)

Rated load

30 A, 220 VAC (~)

25 A, 220 VAX (~)

25 A, 220 VAC (~)

20 A, 220 VAC (~)

Rated carry current

30 A

25 A

20 A

Max. switching voltage

250 VAC (~)

Max. switching current

30 A

25 A

20 A

Max. switching power

6,600 VAC (~)

5,500 VAC (~)

5,500 VAC (~)

4,400 VAC (~)

Failure rate3(reference value)

100 mA, 5 VDC (=)

1.For other options like bifurcated contacts, please see specifications.
2.Other coil voltages available. Please see specifications.
3.P level: λ60 = 0.1×10-6/operation

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGO OMRON AUTOMATION EN.pdf 19 Mbytes
PDF KATALOG OMRON DE.pdf 68 Mbytes
R99-07 FOR G7L R9907FORG7L RELY2050A DE_R99-07 FOR G7L.pdf 235 Kbytes R99-07 FOR G7L R9907FORG7L RELY2050A DE_R99-07 FOR G7L.pdf
