> OMRON>Relés Industriales>G7 Potencia>R99-07 FOR G7L RELY2050A R9907FORG7L OMRON Accesorio G7L abrazadera en E
ANUNCIAR
Siguiente producto

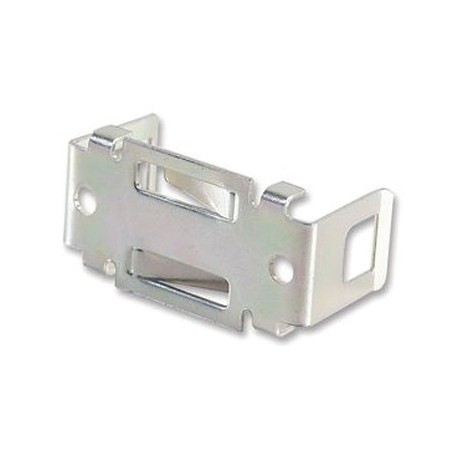

R99-07 FOR G7L RELY2050A R9907FORG7L OMRON Accesorio G7L abrazadera en E Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

R99-07 FOR G7L RELY2050A R9907FORG7L OMRON Accesorio G7L abrazadera en E

R99-07 FOR G7L

RELY2050A

R9907FORG7L

OMRON

100

Accesorio G7L abrazadera en E

Más detalles


Relés > Accesorios para relés de conmutación

Relés Industriales > G7 Relés Potencia

Producto nuevo en su embalaje original con todas las garantías y certificaciones de OMRON

Precio total: $320.36
Precio unitario: $3.20
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


  • Tipos de contacto SPST-NA o DPST-NA
  • Terminales Faston, PCB o tornillos
  • Carga nominal de 20, 25 ó 30 A
  • Compatible con caídas de tensión momentáneas
  • Amplia gama de aplicaciones con bobinas de 100 ó 200 V

Especificaciones y modelos disponibles

Ordering information

Contact form

Mounting

Terminals

Order code1

(___ = Coil Voltage + AC/DC)

Common Coil Voltages2

PCB

DIN-rail front connecting socket

DIN Rail adaptor

Flange (screw)

E-bracket mounting

PCB

Quick-connect

Screw

DC

AC

SPST-NO

no

yes

yes

no

yes

no

yes

no

G7L-1A-T___

24

100/120, 200/240

DPST-NO

G7L-2A-T___

12, 24

24, 100/120, 200/240

SPST-NO

no

no

yes

no

G7L-1A-TUB___

−

100/120, 200/240

DPST-NO

G7L-2A-TUB___

24

24, 200/240

no

yes

G7L-2A-BUB___

−

200/240

yes

no

yes

no

G7L-2A-P___

24

−

Accessories

For type

Order code

DIN-rail front connecting socket

DIN Rail adaptor

E-Bracket mounting

Coverplate electric shock protection

G7L Screw terminal type

−

P7LF-D

R99-07G7L

P7LF-C

G7L Quick Connect type

P7LF-06

P7LF-D

R99-07G7L

−

Specifications

Coil Ratings

Rated voltage

Rated current

Coil resistance

Must operate voltage

Must release voltage

Max. voltage

Power consumption (approx.)

AC (~)

12 V

142 mA

−

75% max.of rated voltage

15% min. of rated voltage

110% of rated voltage

1.7 to 2.5 VA (60 Hz)

24 V

71 mA

−

50 V

34 mA

−

100 to 120 V

17.0 to 20.4 mA

−

74 V

18 V

132 V

200 to 240 V

8.5 to 10.2 mA

−

150 V

36 V

264 V

DC (=)

6 V

317 mA

18.9 Ohm

75% max. of rated voltage

15% min. of rated voltage

110% of rated voltage

1.9 W

12 V

158 mA

75 Ohm

24 V

79 mA

303 Ohm

48 V

40 mA

1220 Ohm

100 V

19 mA

5260 Ohm

  • Note 1. The rated current and coil resistance are measured at a coil temperature of 23°C with tolerances of ±15%/20% for AC rated current and ±15% for DC coil resistance.
  • 2. Performance characteristic data are measured at a coil temperature of 23°C.
  • 3. ~ indicates AC and = indicates DC (IEC417 publications).

Contact Ratings

Model

G7L-1A-TJ/G7L-1A-BJ

G7L-2A-TJ/G7L-2A-BJ

G7L-1A-P/G7L-2A-P

Resistive load
(cos φ = 1)

Inductive load
(cos φ = 0.4)

Resistive load
(cos φ = 1)

Inductive load
(cos φ = 4.4)

Resistive load
(cos φ = 1)

Inductive load
(cos φ = 4.4)

Rated load

30 A, 220 VAC (~)

25 A, 220 VAX (~)

25 A, 220 VAC (~)

20 A, 220 VAC (~)

Rated carry current

30 A

25 A

20 A

Max. switching voltage

250 VAC (~)

Max. switching current

30 A

25 A

20 A

Max. switching power

6,600 VAC (~)

5,500 VAC (~)

5,500 VAC (~)

4,400 VAC (~)

Failure rate3(reference value)

100 mA, 5 VDC (=)

1.For other options like bifurcated contacts, please see specifications.
2.Other coil voltages available. Please see specifications.
3.P level: λ60 = 0.1×10-6/operation

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO OMRON AUTOMATIZACION ES.pdf 30 Mbytes
PDF CATALOGO OMRON ES.pdf 49 Mbytes
R99-07 FOR G7L R9907FORG7L RELY2050A ES_R99-07 FOR G7L.pdf 1 Mbytes R99-07 FOR G7L R9907FORG7L RELY2050A ES_R99-07 FOR G7L.pdf
