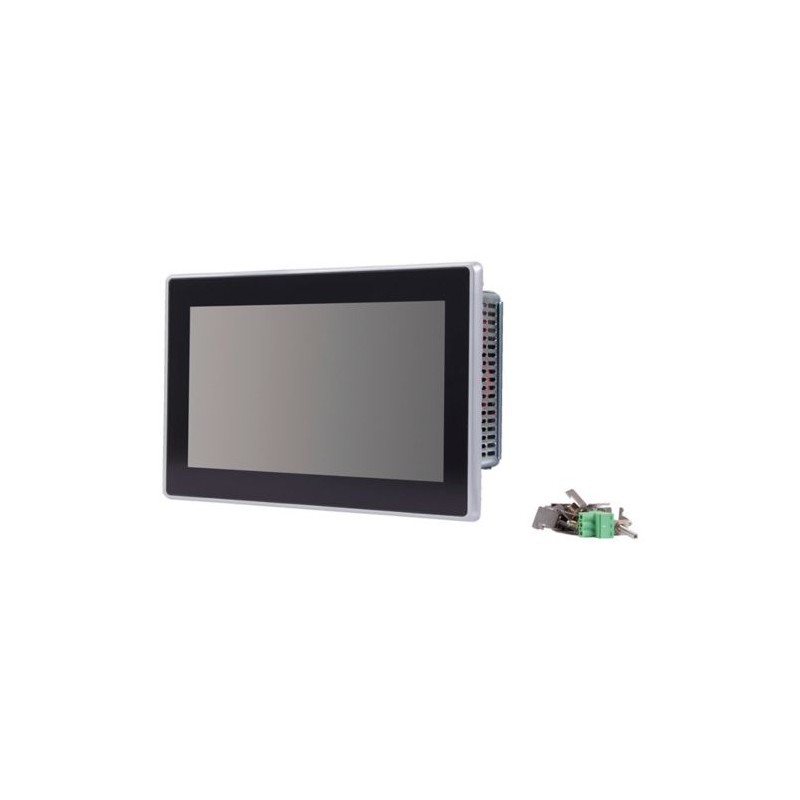

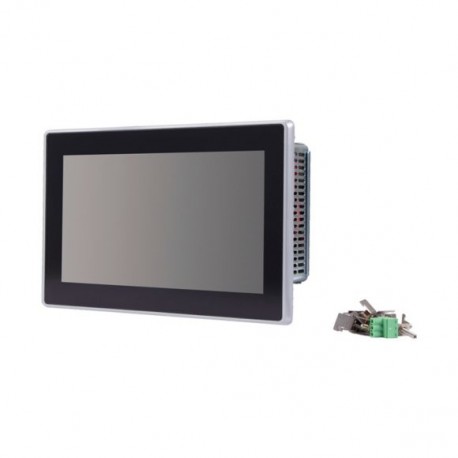

XP-503-10-A10-A00-1B 174474 EATON ELECTRIC XP-503-10-A10-A00-1B Panel-PC mit kapazitivem Multi-Touch (PCT), ..
XP-503-10-A10-A00-1B
174474
EATON-MOELLER
XP-503-10-A10-A00-1B Panel-PC mit kapazitivem Multi-Touch (PCT), 10,1 ", 2xEthernet, 2xUSB3.0, 1xRS232, 1xRS485, Galileo Runtime Lizenz
kapazitiver Multitouch-Panel-PC; 10.1"; 2 x Ethernet; 2 x USB 3.0;
Panel PC, Touch Technologie: Multitouch Touch Panel Touchsensor, Kapazitiver Multitouch (PCT), Bildschirmdiagonale: 10.1 Zoll, Schnittstellen: 2 x Ethernet, 2 x USB 3.0, 1 x RS232, 1 x RS485, Betriebssystem: Windows Embedded Standard 7, Software: Galileo oder 3rd Party, Galileo Open Runtime Lizenz, Arbeitsspeicher: 4000 MB, Schutzart (Frontseite): IP65, Displaytyp: Gehärtetes Glas mit Antireflexbeschichtung, TFT, der Bediener kann mit zwei Fingern in Elemente und Dokumente aus dem integrierten Hilfesystem hineinzoomen und darüber scrollen. Die hochpräzisen Sensoren verhindern unbeabsichtigte Befehle oder Maschinenstarts. So können kritische Funktionen nur durch das gleichzeitige Drücken mehrerer Bedienfelder aktiviert werden, was die Systemsicherheit im Vergleich zu Single-Touch-Panels deutlich erhöht. XP500 Panel-PCs laufen unter Windows Embedded 7. Die Geräte sind mit den folgenden drei Breitbild-Displaygrößen erhältlich: 10,1z, 15,6z und 21,5z. Ihr schlankes Design mit einer entspiegelten Glasfront sorgt für einen modernen Look. Dank der robusten, kratzfesten Front und des offenen Gerätekonzepts eignen sich die Panel-PCs für den Einsatz in nahezu allen Industriezweigen des Maschinen- und Anlagenbaus.
Industriesteuerungen SPS > Panel PC
HMI-Touch-Terminals
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Bestseller
▲Mehr Infos
▲Allgemeine Spezifikation
Produktname
Eaton XP Panel PC
Katalognummer
174474
Produkt Länge/Tiefe
276 mm
Produkthöhe
81 mm
Produktbreite
179 mm
Produktgewicht
2.7 kg
Zertifikat(e)
CULus
UL508
UL File No.: E205091
UL
CSA File No.: C22.2. No. 142-M1987
EMC according to 2014/30/EU
Certified by UL for use in Canada
CE
DNV GL
CUL508
UL508
UL File No.: E205091
UL
CSA File No.: C22.2. No. 142-M1987
EMC according to 2014/30/EU
Certified by UL for use in Canada
CE
DNV GL
CUL508
EAN
7640130098145
Modellcode
XP-503-10-A10-A00-1B
Merkmale und Funktionen
Gehäusematerial
Aluminium (Druckguss)
Merkmale
Min. 32 GByte SSD
1 x RS485
Leistungsstarker Grafikprozessor
2 x Ethernet-Schnittstelle 10/100/1000 Mbps
4 GByte DDR3-RAM
Lüfterlose CPU- und Systemkühlung, passive Kühlung auf Basis natürlicher Konvektion
1,65 GHz Dual Core CPU
Min. 4 GB CFast Wechselspeicher
2 x USB-Host 3.0
1 x DVI-I
Kundenindividuelle Konfiguration möglich
1 x RS232
1 x RS485
Leistungsstarker Grafikprozessor
2 x Ethernet-Schnittstelle 10/100/1000 Mbps
4 GByte DDR3-RAM
Lüfterlose CPU- und Systemkühlung, passive Kühlung auf Basis natürlicher Konvektion
1,65 GHz Dual Core CPU
Min. 4 GB CFast Wechselspeicher
2 x USB-Host 3.0
1 x DVI-I
Kundenindividuelle Konfiguration möglich
1 x RS232
Ausstattung:
2 x Ethernet 1000/100/10 Mbps (integrierte Schnittstelle)
2 x USB-Host 3.0 (integrierte Schnittstelle)
1 x RS232 (integrierte Schnittstelle)
Touchscreen
1 x RS485 (integrierte Schnittstelle)
1 x DVI-I (integrierte Schnittstellen)
2 x USB-Host 3.0 (integrierte Schnittstelle)
1 x RS232 (integrierte Schnittstelle)
Touchscreen
1 x RS485 (integrierte Schnittstelle)
1 x DVI-I (integrierte Schnittstellen)
Funktionen
Maus-Cursor-Steuerung integriert
Allgemein
Stromverbrauch
1,2 A max.
Schutzart
NEMA 12
IP20, Rückseite (nach EN 60529-1)
IP20, Rückseite (nach EN 60529-1)
Schutzart, Vorderseite
IP65
Störaussendung
Klasse A (nach EN 55022:2010 und EN 61000-6-4:2007)
Schn.st.
Ethernet (10/100/1000 Mbps)
RS485 (nicht galvanisch getrennt, SUB-D-Stecker 9-polig, UNC)
2 x USB-Host 3.0
RS232 (nicht galvanisch getrennt, SUB-D-Stecker 9-polig, UNC)
RS485 (nicht galvanisch getrennt, SUB-D-Stecker 9-polig, UNC)
2 x USB-Host 3.0
RS232 (nicht galvanisch getrennt, SUB-D-Stecker 9-polig, UNC)
Störfestigkeit
Nach EN 55024:2010
nach EN 61131-2:2007
nach EN 61000-6-2:2005
nach EN 61131-2:2007
nach EN 61000-6-2:2005
Ausführung
Gehäuse aus Aluminiumdruckguss und Glasfront in Aluminiumrahmen
Montageart
Fronteinbau möglich
Einbau - Abstand: Breite x Höhe ≥ 50 mm (1,97"), Tiefe ≥ 20 mm (0,79")
Einbau - Neigung von vertikal: ⍺ ≤ ± 10 ° (bei Einsatz natürlicher Konvektion)
Einbau
Einbau - Montageplatte: min. 1,5 mm (0,06"), max. 4 mm
Einbau - Abstand: Breite x Höhe ≥ 50 mm (1,97"), Tiefe ≥ 20 mm (0,79")
Einbau - Neigung von vertikal: ⍺ ≤ ± 10 ° (bei Einsatz natürlicher Konvektion)
Einbau
Einbau - Montageplatte: min. 1,5 mm (0,06"), max. 4 mm
Anzahl der Steckplätze
1 (für CFast Speicherkarten)
Produktkategorie
Panel PC
Protokoll
EtherNet/IP
MODBUS
Andere Bussysteme
MODBUS
Andere Bussysteme
RoHs-Konformität
Ja
Software
Galileo Open Runtime-Lizenz
Galileo oder Drittanbieter
Galileo oder Drittanbieter
Typ
Industrie-PC
Spannungsart
DC
Klimatische Umweltbedingungen
Umgebungsbetriebstemperatur – min
0 °C
Umgebungsbetriebstemperatur – max
50 °C
Umgebungstemperatur Lagerung - min
-20 °C
Umgebungstemperatur Lagerung - max
60 °C
Umweltbedingungen
Kondensation: Ohne Betauung
Betriebstemperatur - min.
0 °C
Betriebstemperatur - max.
50 °C
Relative Luftfeuchtigkeit
10 - 90 % (ohne Betauung)
Bemessungswerte
Bemessungsbetriebsspannung
24 V DC (Stromversorgung - Sicherheitskleinspannung)
Versorgungsspannung
18-36 V DC, Spannungsversorgung, zulässige Spannung
Versorgungsspannung bei AC, 50 Hz - min
0 VAC
Versorgungsspannung bei AC, 50 Hz - max
0 VAC
Versorgungsspannung bei DC - min
18 VDC
Versorgungsspannung bei DC - max
36 VDC
Display
Bildsch.kontrastverh.
500:1
Bildschirmbel.
Einzelne LED (Standlichttyp)
Displaygröße
222,72 x 125,28 mm
16:9
16:9
Displayart
Gehärtetes Glas mit Antireflex-Beschichtung
TFT
TFT
Bildsch.betra.winkl
70°/70°/70°/50° (links/rechts/hoch/runter)
Lebensdauer
50.000 h (Lebensdauer der Hintergrundbeleuchtung)
Intensität der Leuchtdichte
550 cd/m²
Anzahl Farben des Displays
262144
Pixelauflösung
WSVGA
1024 x 600
1024 x 600
Bildschirmgröße (diagonal)
10.1 in
Touch-Technologie
Berührungssensor für Multi-Touch-Touchpanel
Kapazitiver Multitouch (PCT)
Kapazitiver Multitouch (PCT)
System
Pufferzeit
5 Jahre, typ. (in spannungslosem Zustand)
Akkulaufzeit
Pufferung der Echtzeituhr: CR 2032 (220 mA/h, 3 V), austauschbar
Externer Speicher
Min. 4 GB CFast Wechselspeicher
Interner Speicher
4 GByte von DDR3 RAM, min. 32 GByte SSD
Speicherkapazität
4,000 MB
Betriebssystem
Windows Embedded Standard 7
Prozessor
X86, DualCore 1,65 GHz
Bauartnachweis
Geräteverlustleistung, stromabhängig pvid
29 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
29 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
| Merkmal | Wert |
|---|---|
| Versorgungsspannung AC 50 Hz (EF007532) | 0 V |
| Versorgungsspannung AC 60 Hz (EF007533) | 0 V |
| Versorgungsspannung DC (EF007534) | 18 V |
| Spannungsart der Versorgungsspannung (EF002991) | DC |
| Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) | 2 |
| Anzahl der Schnittstellen PROFINET (EF006932) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) | 1 |
| Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) | 1 |
| Anzahl der HW-Schnittstellen seriell TTY (EF003024) | 0 |
| Anzahl der HW-Schnittstellen USB (EF003025) | 2 |
| Anzahl der HW-Schnittstellen parallel (EF003026) | 0 |
| Anzahl der HW-Schnittstellen Wireless (EF006933) | 0 |
| Anzahl der HW-Schnittstellen sonstige (EF003027) | 1 |
| Anzahl der HW-Schnittstellen SCSI (EF003138) | 0 |
| Anzahl der HW-Schnittstellen PS2 (EF003139) | 0 |
| Unterstützt Protokoll für EtherCAT (EF017564) | Nein |
| Unterstützt Protokoll für PROFIBUS (EF003052) | Nein |
| Unterstützt Protokoll für CAN (EF003053) | Nein |
| Unterstützt Protokoll für INTERBUS (EF003054) | Nein |
| Unterstützt Protokoll für ASI (EF003051) | Nein |
| Unterstützt Protokoll für KNX (EF003055) | Nein |
| Unterstützt Protokoll für Modbus (EF003057) | Ja |
| Unterstützt Protokoll für Data-Highway (EF003058) | Nein |
| Unterstützt Protokoll für DeviceNet (EF003059) | Nein |
| Unterstützt Protokoll für SUCONET (EF003060) | Nein |
| Unterstützt Protokoll für LON (EF003017) | Nein |
| Unterstützt Protokoll für PROFINET IO (EF007525) | Nein |
| Unterstützt Protokoll für PROFINET CBA (EF007524) | Nein |
| Unterstützt Protokoll für SERCOS (EF006657) | Nein |
| Unterstützt Protokoll für Foundation Fieldbus (EF007522) | Nein |
| Unterstützt Protokoll für EtherNet/IP (EF007521) | Ja |
| Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) | Nein |
| Unterstützt Protokoll für DeviceNet Safety (EF007520) | Nein |
| Unterstützt Protokoll für INTERBUS-Safety (EF006662) | Nein |
| Unterstützt Protokoll für PROFIsafe (EF007526) | Nein |
| Unterstützt Protokoll für SafetyBUS p (EF007527) | Nein |
| Unterstützt Protokoll für sonstige Bussysteme (EF003062) | Ja |
| Funkstandard Bluetooth (EF007178) | Nein |
| Funkstandard WLAN 802.11 (EF007179) | Nein |
| Funkstandard GPRS (EF008523) | Nein |
| Funkstandard GSM (EF008524) | Nein |
| Funkstandard UMTS (EF008525) | Nein |
| IO-Link Master (EF007298) | Nein |
| Ausführung des Displays (EF008244) | TFT |
| Bildschirmdiagonale (EF002032) | 10.1 inch |
| Anzahl der Bildpunkte, horizontal (EF003099) | 1024 |
| Anzahl der Bildpunkte, vertikal (EF003100) | 600 |
| Vorinstalliertes Betriebssystem (EF007535) | Windows Embedded Standard 7 |
| Max. Hauptspeicher (EF003123) | 4000 MB |
| Tastatur integriert (EF003141) | Nein |
| Anzahl der Funktionstasten (EF003142) | 0 |
| Anzahl der Tasten mit LED (EF009259) | 0 |
| Anzahl der Systemtasten (EF009260) | 0 |
| Mit Touchscreen (EF003102) | Ja |
| Maus-Cursor-Steuerung integriert (EF003143) | Ja |
| Schutzart (IP), frontseitig (EF003118) | IP65 |
| Schutzart (NEMA) (EF011959) | 12 |
| Zertifiziert für UL-Gefahrenbereich Klasse I (EF017622) | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse II (EF017625) | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III (EF017627) | Nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 (EF017628) | Nein |
| Zertifiziert für UL-Gefahrenbereich Division 2 (EF017629) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) (EF017632) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) (EF017633) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) (EF017635) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) (EF017636) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) (EF017637) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) (EF017638) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) (EF017639) | Nein |
| Betriebstemperatur (EF002393) | 0 °C |
| Mit Festplatte (EF002000) | Nein |
| Mit optischem Laufwerk (EF012515) | Nein |
| Mit Diskettenlaufwerk (EF003128) | Nein |
| Mit sonstigen Speichermedien (EF003129) | Nein |
| Kundenindividuelle Konfiguration möglich (EF003132) | Ja |
| Anzahl der freien Steckplätze, AGP (EF003133) | 0 |
| Anzahl der freien Steckplätze, PCI (EF003134) | 0 |
| Anzahl der freien Steckplätze, ISA (EF003135) | 0 |
| Anzahl der freien Steckplätze, PC-Card (PCMCIA) (EF003136) | 0 |
| Tragschienenmontage möglich (EF003972) | Nein |
| Wand-/Direktmontage möglich (EF007020) | Nein |
| Fronteinbau möglich (EF007016) | Ja |
| Rack-Montage möglich (EF007018) | Nein |
| Befestigungsart, Tischfuß (EF007019) | Nein |
| Befestigungsart, Galgenmontage (EF007017) | Nein |
| Geeignet für Sicherheitsfunktionen (EF001597) | Nein |
| Breite der Front (EF003651) | 276 mm |
| Höhe der Front (EF003652) | 179 mm |
| Einbautiefe (EF000218) | 73.5 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| XP-503-10-A10-A00-1B XP-503-10-A10-A00-1B 174474 DE_174475.pdf | 3 Mbytes |
|
Bewertungen (0) ▲
Es gibt keine Produktbewertungenvor.
Bewertung abgeben
Formular verstecken
| Wertung: |
|
| Name: | |
| E-Mail : | |
| Betreff: | |
| Text: | |
| Haben Sie dieses Produkt empfehlen zu kaufen? | |
|
|
|
| Bewertung abgeben | |
Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
