Vergrößern

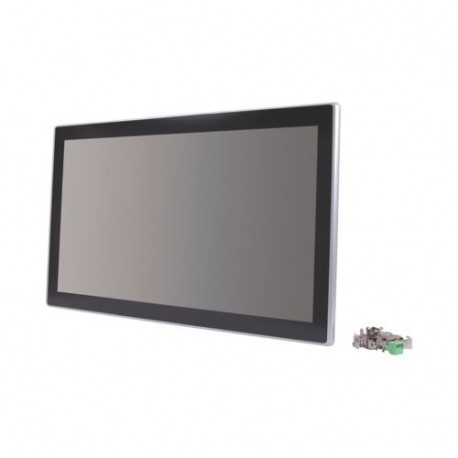

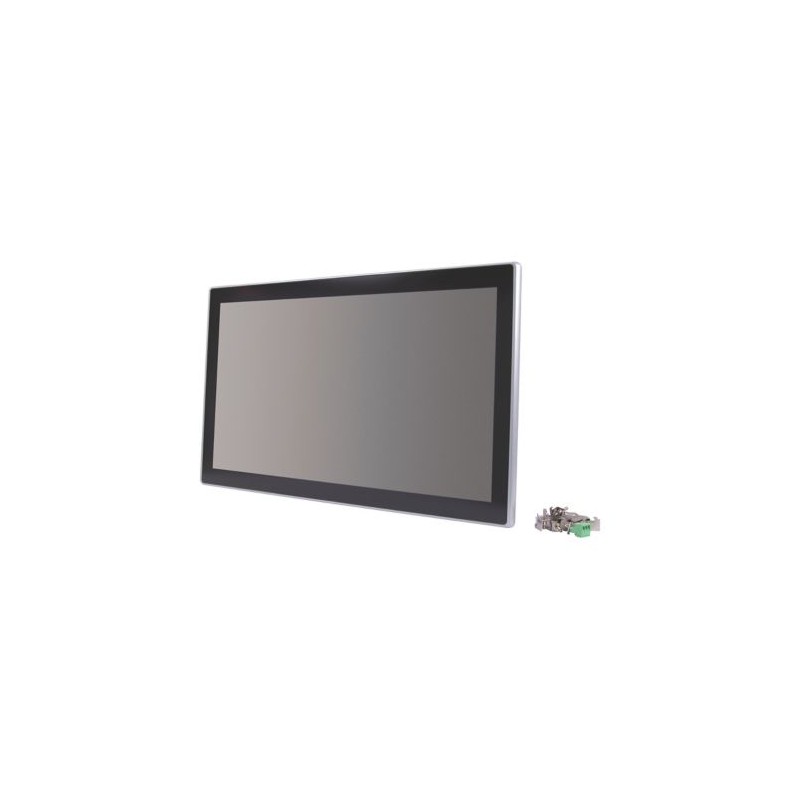

XP-503-21-A10-A00-1B 174476 EATON ELECTRIC 21 5" panel PC mit Multi-kapazitivem Touch (PCT) 2xEthernet 2xUSB..
XP-503-21-A10-A00-1B
174476
EATON-MOELLER
21; 5" panel PC mit Multi-kapazitivem Touch (PCT); 2xEthernet; 2xUSB3.0; 1xRS232; 1xRS485; Lizenz Galileo Runtime enthalten
Kapazitiver Multi-Touch-Panel-PC; 21.5"; 2 x Ethernet; 2 x USB 3.0; RS232; RS485; Mit Galileo Runtime Lizenz im Lieferumfang enthalten
Panel-PC mit kapazitivem Multi-Touch (PCT), 21,5", 2xEthernet, 2xUSB3.0, 1xRS232, 1xRS485, Galileo Runtime Lizenz
Panel PC, Touch Technologie: Multitouch Touch Touch Panel Touch Sensor, Kapazitiver Multitouch (PCT), Bildschirmdiagonale (Diagonale): 21.5 Zoll, Schnittstellen: 2 x Ethernet, 2 x USB 3.0, 1 x RS232, 1 x RS485, Betriebssystem: Windows Embedded Standard 7, Software: Galileo oder 3rd Party, Galileo Open Runtime Lizenz, Arbeitsspeicher: 4000 MB, Schutzart (Frontseite): IP65, Anzeigetyp: TFT, gehärtetes Glas mit Antireflexbeschichtung, der Bediener kann mit zwei Fingern in Elemente und Dokumente aus dem integrierten Hilfesystem hineinzoomen und darüber scrollen. Die hochpräzisen Sensoren verhindern unbeabsichtigte Befehle oder Maschinenstarts. So können kritische Funktionen nur durch das gleichzeitige Drücken mehrerer Bedienfelder aktiviert werden, was die Systemsicherheit im Vergleich zu Single-Touch-Panels deutlich erhöht. XP500 Panel-PCs laufen unter Windows Embedded 7. Die Geräte sind mit den folgenden drei Breitbild-Displaygrößen erhältlich: 10,1z, 15,6z und 21,5z. Ihr schlankes Design mit einer entspiegelten Glasfront sorgt für einen modernen Look. Dank der robusten, kratzfesten Front und des offenen Gerätekonzepts eignen sich die Panel-PCs für den Einsatz in nahezu allen Industriezweigen des Maschinen- und Anlagenbaus.
Industriesteuerungen SPS > Panel PC
HMI-Touch-Terminals
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Bestseller
▲Mehr Infos
▲Allgemeine Spezifikation
Product Name
Eaton XP Panel PC
Catalog Number
174476
Product Length/Depth
536 mm
Product Height
84 mm
Product Width
328 mm
Product Weight
7.55 kg
Certifications
CSA File No.: C22.2. No. 142-M1987
UL File No.: E205091
CUL508
EMC according to 2014/30/EU
CE
Certified by UL for use in Canada
DNV GL
CULus
UL
UL508
UL File No.: E205091
CUL508
EMC according to 2014/30/EU
CE
Certified by UL for use in Canada
DNV GL
CULus
UL
UL508
EAN
7640130098169
Model Code
XP-503-21-A10-A00-1B
Merkmale und Funktionen
Enclosure material
Aluminum (die-cast)
Features
1.65 GHz dual-core CPU
Powerful graphic processor
min. 4 GByte of CFast removable memory
1 x RS232
1 x DVI-I
2 x USB host 3.0
Fanless CPU and system cooling, natural convection-based passive cooling
2 x Ethernet interface 10/100/1000 Mbps
Min. 32 GByte SSD
4 GByte DDR3-RAM
Customer individual configuration
1 x RS485
Powerful graphic processor
min. 4 GByte of CFast removable memory
1 x RS232
1 x DVI-I
2 x USB host 3.0
Fanless CPU and system cooling, natural convection-based passive cooling
2 x Ethernet interface 10/100/1000 Mbps
Min. 32 GByte SSD
4 GByte DDR3-RAM
Customer individual configuration
1 x RS485
Fitted with:
2 x Ethernet 1000/100/10 Mbps (built-in interface)
Touch screen
1 x DVI-I (built-in interfaces)
1 x RS485 (built-in interface)
1 x RS232 (built-in interface)
2 x USB host 3.0 (built-in interface)
Touch screen
1 x DVI-I (built-in interfaces)
1 x RS485 (built-in interface)
1 x RS232 (built-in interface)
2 x USB host 3.0 (built-in interface)
Functions
Mouse-cursor control integrated
Allgemein
Current consumption
1.7 A max.
Degree of protection
IP20, rear (according to EN 60529-1)
NEMA 12
NEMA 12
Degree of protection (front side)
IP65
Emitted interference
Class A (according to EN 55022:2010 and EN 61000-6-4:2007)
Interfaces
Ethernet (10/100/1000 Mbps)
RS485 (not galvanically isolated, 9-pin SUB-D plug, UNC)
2 x USB 3.0 Host
RS232 (not galvanically isolated, 9-pin SUB-D plug, UNC)
RS485 (not galvanically isolated, 9-pin SUB-D plug, UNC)
2 x USB 3.0 Host
RS232 (not galvanically isolated, 9-pin SUB-D plug, UNC)
Interference immunity
According to EN 61000-6-2:2005
According to EN 55024:2010
According to EN 61131-2:2007
According to EN 55024:2010
According to EN 61131-2:2007
Model
Die-cast aluminum enclosure and glass front in aluminum frame
Mounting method
Flush mounting - Mounting plate: min. 1.5 mm (0.06"), max. 4 mm
Front build in possible
Flush mounting - Clearance: Width x Height ≥ 50 mm (1.97"), Depth ≥ 20 mm (0.79")
Flush mounting - Inclination from vertical: ⍺ ≤ ± 10 ° (if using natural convection)
Flush mounting
Front build in possible
Flush mounting - Clearance: Width x Height ≥ 50 mm (1.97"), Depth ≥ 20 mm (0.79")
Flush mounting - Inclination from vertical: ⍺ ≤ ± 10 ° (if using natural convection)
Flush mounting
Number of slots
1 (for CFast memory cards)
Product category
Panel PC
Protocol
MODBUS
Other bus systems
EtherNet/IP
Other bus systems
EtherNet/IP
RoHs conformity
Yes
Software
Galileo or 3rd party
Galileo Open Runtime License
Galileo Open Runtime License
Type
Industrial PC
Voltage type
DC
Klimatische Umweltbedingungen
Ambient operating temperature - min
0 °C
Ambient operating temperature - max
50 °C
Ambient storage temperature - min
-20 °C
Ambient storage temperature - max
60 °C
Environmental conditions
Condensation: Non-condensing
Operating temperature - min
0 °C
Operating temperature - max
50 °C
Relative humidity
10 - 90 % (non-condensing)
Bemessungswerte
Rated operational voltage
24 V DC (power-supply - safety extra low voltage)
Supply voltage
18-36 V DC, Power supply, permissible voltage
Supply voltage at AC, 50 Hz - min
0 VAC
Supply voltage at AC, 50 Hz - max
0 VAC
Supply voltage at DC - min
18 VDC
Supply voltage at DC - max
36 VDC
Display
Display contrast ratio
5000:1
Display lighting
LED
Display size
16:9
476.64 x 268.11 mm
476.64 x 268.11 mm
Display type
TFT
Tempered glass with anti-reflective coating
Tempered glass with anti-reflective coating
Display viewing angle
89°/89°/89°/89° (left/right/up/down)
Lifespan
50,000 h (Service life of back-lighting)
Luminance intensity
300 cd/m²
Number of colors of the display
16777216
Pixel resolution
WUXGA
1920 x 1080
1920 x 1080
Screen size (diagonal)
21.5 in
Touch technology
Multi-touch touch panel touch sensor
Capacitive multitouch (PCT)
Capacitive multitouch (PCT)
System
Backup time
5 years, typ. (time at zero voltage)
Battery runtime
Back-up of real-time clock: CR 2032 (220 mA/h, 3 V), replaceable
External memory
Min. 4 GB of CFast removable memory
Internal memory
4 GByte of DDR3 RAM, min. 32 GByte SSD
Memory capacity
4,000 MB
Operating system
Windows Embedded Standard 7
Processor
X86, DualCore 1.65Ghz
Bauartnachweis
Equipment heat dissipation, current-dependent Pvid
41 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
41 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
| Merkmal | Wert |
|---|---|
| Versorgungsspannung AC 50 Hz (EF007532) | 0 V |
| Versorgungsspannung AC 60 Hz (EF007533) | 0 V |
| Versorgungsspannung DC (EF007534) | 18 V |
| Spannungsart der Versorgungsspannung (EF002991) | DC |
| Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) | 2 |
| Anzahl der Schnittstellen PROFINET (EF006932) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) | 1 |
| Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) | 1 |
| Anzahl der HW-Schnittstellen seriell TTY (EF003024) | 0 |
| Anzahl der HW-Schnittstellen USB (EF003025) | 2 |
| Anzahl der HW-Schnittstellen parallel (EF003026) | 0 |
| Anzahl der HW-Schnittstellen Wireless (EF006933) | 0 |
| Anzahl der HW-Schnittstellen sonstige (EF003027) | 1 |
| Anzahl der HW-Schnittstellen SCSI (EF003138) | 0 |
| Anzahl der HW-Schnittstellen PS2 (EF003139) | 0 |
| Unterstützt Protokoll für EtherCAT (EF017564) | Nein |
| Unterstützt Protokoll für PROFIBUS (EF003052) | Nein |
| Unterstützt Protokoll für CAN (EF003053) | Nein |
| Unterstützt Protokoll für INTERBUS (EF003054) | Nein |
| Unterstützt Protokoll für ASI (EF003051) | Nein |
| Unterstützt Protokoll für KNX (EF003055) | Nein |
| Unterstützt Protokoll für Modbus (EF003057) | Ja |
| Unterstützt Protokoll für Data-Highway (EF003058) | Nein |
| Unterstützt Protokoll für DeviceNet (EF003059) | Nein |
| Unterstützt Protokoll für SUCONET (EF003060) | Nein |
| Unterstützt Protokoll für LON (EF003017) | Nein |
| Unterstützt Protokoll für PROFINET IO (EF007525) | Nein |
| Unterstützt Protokoll für PROFINET CBA (EF007524) | Nein |
| Unterstützt Protokoll für SERCOS (EF006657) | Nein |
| Unterstützt Protokoll für Foundation Fieldbus (EF007522) | Nein |
| Unterstützt Protokoll für EtherNet/IP (EF007521) | Ja |
| Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) | Nein |
| Unterstützt Protokoll für DeviceNet Safety (EF007520) | Nein |
| Unterstützt Protokoll für INTERBUS-Safety (EF006662) | Nein |
| Unterstützt Protokoll für PROFIsafe (EF007526) | Nein |
| Unterstützt Protokoll für SafetyBUS p (EF007527) | Nein |
| Unterstützt Protokoll für sonstige Bussysteme (EF003062) | Ja |
| Funkstandard Bluetooth (EF007178) | Nein |
| Funkstandard WLAN 802.11 (EF007179) | Nein |
| Funkstandard GPRS (EF008523) | Nein |
| Funkstandard GSM (EF008524) | Nein |
| Funkstandard UMTS (EF008525) | Nein |
| IO-Link Master (EF007298) | Nein |
| Ausführung des Displays (EF008244) | TFT |
| Bildschirmdiagonale (EF002032) | 21.5 inch |
| Anzahl der Bildpunkte, horizontal (EF003099) | 1920 |
| Anzahl der Bildpunkte, vertikal (EF003100) | 1080 |
| Vorinstalliertes Betriebssystem (EF007535) | Windows Embedded Standard 7 |
| Max. Hauptspeicher (EF003123) | 4000 MB |
| Tastatur integriert (EF003141) | Nein |
| Anzahl der Funktionstasten (EF003142) | 0 |
| Anzahl der Tasten mit LED (EF009259) | 0 |
| Anzahl der Systemtasten (EF009260) | 0 |
| Mit Touchscreen (EF003102) | Ja |
| Maus-Cursor-Steuerung integriert (EF003143) | Ja |
| Schutzart (IP), frontseitig (EF003118) | IP65 |
| Schutzart (NEMA) (EF011959) | 12 |
| Zertifiziert für UL-Gefahrenbereich Klasse I (EF017622) | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse II (EF017625) | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III (EF017627) | Nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 (EF017628) | Nein |
| Zertifiziert für UL-Gefahrenbereich Division 2 (EF017629) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) (EF017632) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) (EF017633) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) (EF017635) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) (EF017636) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) (EF017637) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) (EF017638) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) (EF017639) | Nein |
| Betriebstemperatur (EF002393) | 0 °C |
| Mit Festplatte (EF002000) | Nein |
| Mit optischem Laufwerk (EF012515) | Nein |
| Mit Diskettenlaufwerk (EF003128) | Nein |
| Mit sonstigen Speichermedien (EF003129) | Nein |
| Kundenindividuelle Konfiguration möglich (EF003132) | Ja |
| Anzahl der freien Steckplätze, AGP (EF003133) | 0 |
| Anzahl der freien Steckplätze, PCI (EF003134) | 0 |
| Anzahl der freien Steckplätze, ISA (EF003135) | 0 |
| Anzahl der freien Steckplätze, PC-Card (PCMCIA) (EF003136) | 0 |
| Tragschienenmontage möglich (EF003972) | Nein |
| Wand-/Direktmontage möglich (EF007020) | Nein |
| Fronteinbau möglich (EF007016) | Ja |
| Rack-Montage möglich (EF007018) | Nein |
| Befestigungsart, Tischfuß (EF007019) | Nein |
| Befestigungsart, Galgenmontage (EF007017) | Nein |
| Geeignet für Sicherheitsfunktionen (EF001597) | Nein |
| Breite der Front (EF003651) | 536 mm |
| Höhe der Front (EF003652) | 328 mm |
| Einbautiefe (EF000218) | 75.5 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| XP-503-21-A10-A00-1B XP-503-21-A10-A00-1B 174476 DE_174475.pdf | 3 Mbytes |
|
Bewertungen (0) ▲
Es gibt keine Produktbewertungenvor.
Bewertung abgeben
Formular verstecken
| Wertung: |
|
| Name: | |
| E-Mail : | |
| Betreff: | |
| Text: | |
| Haben Sie dieses Produkt empfehlen zu kaufen? | |
|
|
|
| Bewertung abgeben | |
Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
