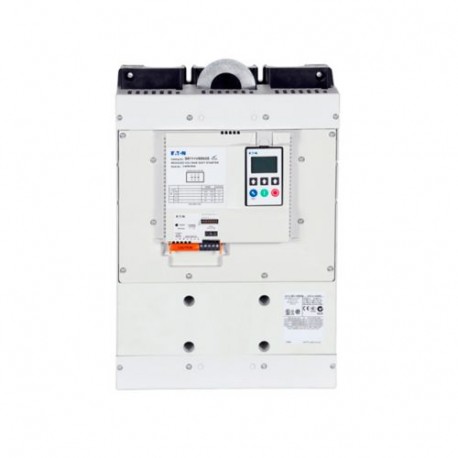

S811+V65P3S 169003 Y7-169003 EATON ELECTRIC Softstarter, 650 A, 200 600 V AC, Us 24 V DC mit Bedieneinheit u.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

S811+V65P3S 169003 Y7-169003 EATON ELECTRIC Softstarter, 650 A, 200 600 V AC, Us 24 V DC mit Bedieneinheit u..

S811+V65P3S

169003

Y7-169003

EATON-MOELLER

Softstarter, 650 A, 200 - 600 V AC, Us= 24 V DC mit Bedieneinheit und Pumpenalgorithmus, Baugröße V

S811+V65P3S

Softstarter, Beschreibung: Mit internen Bypass-Kontakten, Funktion: Softstarter für Drehstrom, mit Steuergerät und Pumpenalgorithmus, Netzspannung (50/60 Hz): ULN= 200 - 600 V AC, Versorgungsspannung: Us= 24 V DC, Steuerspannung: UC= 24 V DC, Zugeordnete Motorleistung (Standardanschluss, Inline) bei 400 V, 50 Hz: P= 315 kW, bei 460 V, 60 Hz: P= 500 PS, Bemessungsbetriebsstrom AC-53: Ie= 650 A, Bemessungsbetriebsstrom AC-53, In-Delta: Ie= 1125 A, Anlaufklasse: KLASSE 10 (Stern-Dreieck-Austausch), KLASSE 20 (Starkanlauf 3 x Ie für 45 s), KLASSE 30 (6 x Ie für 30 s), Bemessungsbetriebsspannung: Ue= 200 V, 230 V, 400 V, 480 V , 600 V, Anschluss an SmartWire-DT: nein, Baugröße: V, Bestellinformationen: Reihenklemmen für die Klemmen sind für die Baugrößen T, U und V erforderlich -> Zubehör, Normen: IEC/EN 60947-4-2, UL 508, CSA22.2-14-1995, GB14048

Mehr Infos


Niederspannungsschaltgeräte > Sanftstarter

Hochleistungs-Sanftstarter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $9,081.41
Stückpreis: $9,081.41
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton S811 Soft starter
Katalognummer
169003
Produkt Länge/Tiefe
187.8 mm
Produkthöhe
420.8 mm
Produktbreite
280.6 mm
Produktgewicht
41.4 kg
Einhaltung(en)
CE-Kennzeichnung
Zertifikat(e)
CSA file No. 3211-06
IEC 60947-4-2
UL Recognized
EN 60947-4-2
UL Listed
CSA Certified for Elevator Duty
UL 508
CE
CSA-C22.2 No. 14
UL
CSA
C-Tick
CSA Class No.: 3211-06
CCC
IEC/EN 60947-4-2
CSA22.2-14-1995
GB14048
UL Category Control No.: NMFT
UL File No.: E202571
CSA File No.: LR 353
EAN
4015081654970
Modellcode
S811+V65P3S

Features & Functions

Fehlerspeicher
10 Fehler
Ausstattung:
Interne Überbrückung
Anzeige
interne Bypass-Kontakte
Motorüberlastschutz
Funktionen
Mindest. Rampenzeit 1 s - schnelles Schalten (Halbleiterschütz)
Unterlasterkennung
Strombegrenzung
Unterdrückung von Einschalttransienten
eine Drehrichtung
Unterdrückung von Gleichstromanteilen bei Motoren
Überlasterkennung
Potentialtrennung zwischen Leistungsteil und Ansteuerung
Softstartfunktion
Schn.st.
Modbus RTU (eingebaut)

General

Klasse
Regelbar
Anbindung an SmartWire-DT
Nein
Schutzart
IP00
NEMA sonstige
Rahmengröße
V
Netzspannung - min
200 V
Netzspannung - max
600 V
Einbaulage
beliebig
Überspannungskategorie
II
Verschmutzungsgrad
3
Funkstörklasse
Klasse A (EN 55011)
Bemessungsstoßspannungsfestigkeit (Uimp)
4000 V
Bemessungsisolationsspan. (Ui)
660 V
Schockfestigkeit
15 g, Mechanisch
Startklasse
KLASSE 20 (Schweranlauf 3 x Iₑ für 45 s)
KLASSE 10 (Stern-Dreieck-Ersatz)
KLASSE 30 (6 x Iₑ für 30 s)
Geeignet für
Nebenstromkreise, nicht als BCPD, (UL/CSA)
Typ
Softstarter für dreiphasige Lasten, mit Bedieneinheit und Pumpenalgorithmus
Benutzt mit
Drehstrommotoren
Spannungsart
Gleichstrom

Climatic environmental conditions

Höhe
Über 2000 m mit 0.5 % Derating pro 100 m
Max. 2000 m
Umgebungsbetriebstemperatur – max
50 °C
Umgebungsbetriebstemperatur – min
-30 °C
Umgebungstemperatur Lagerung - max
70 °C
Umgebungstemperatur Lagerung - min
-50 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-3
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Main conducting paths

Überlastzykl.
AC-53a: 4,0 - 32: 99 - 3
Bemess.betriebsstrom (le) bei AC-53
650 A
Bemess.betriebsstrom (le) bei AC-53, in-delta
1125 A
Bemessungsbetriebsspannung (Ue) - min
200 V
Bemessungsbetriebsspannung (Ue) - max
600 V
Bemessungsdaten Kurzschlussschutz
NZMN4-ME875, Zuordnungsart "1", Stromführenden Hauptpfade
Netzfrequenz
50/60 Hz, fLN, Hauptstromkreis
Nennspannung - max.
600 V

Motor rating

Zugeordnete Motorleistung bei 200/208 V, 60 Hz, 3-phasig
200 HP
Zugeordn. Motorleistg b. 220/230V, 60Hz, 3phas
250 HP
Zugeordnete Motorleistung bei 460/480 V, 60 Hz, 3-phasig
500 HP
Zugeordn. Motorleistg b. 600V, 60Hz, 3phas
600 HP
Zugeordn. Motorleistg in-delta b 220/230V 60Hz
450 HP
Zugeordn. Motorleistg in-delta b. 460/480V 60Hz
850 HP
Zugeordn. Motorleistg in-delta b 575/600V 60Hz
1100 HP
Bemessungsbetriebsleistung bei 220/230 V, 50 Hz
200 kW
Bemessungsbetriebsleistung bei 400 V, 50 Hz
315 kW
Bemessungsbetriebsleistung bei 500 V, 50 Hz
450 kW
Bemess.betr.leistg in–delta bei 220/230 V, 50 Hz
200 kW
Bemess.betr.leistg in–delta bei 400 V, 50 Hz
630 kW
Bemess.betr.leistg in–delta bei 500 V, 50 Hz
450 kW

Terminal capacities

Anschlusskapazität (freindrähtig mit Aderendhülse)
1 x (2,5 - 4) mm², Steuerstromleitungen
2 x (1 - 2,5) mm², Steuerstromleitungen
2 x (120 - 240) mm², Hauptleiter
4 x (70 - 240) mm², Hauptleiter
6 x (120 - 240) mm², Hauptleiter
Anschlusskapazität (fest)
4 x (70 - 240) mm², Hauptleiter
2 x (120 - 240) mm², Hauptleiter
1 x (2,5 - 4) mm², Steuerstromleitungen
6 x (120 - 240) mm², Hauptleiter
2 x (1 - 2,5) mm², Steuerstromleitungen
Anschlusskapazität (ein-/mehrdrähtig AWG)
4 x (4 - 500 kcmil), Hauptleiter
6 x (4 - 500 kcmil), Hauptleiter
2 x (14 - 12), Steuerstromleitungen
1 x (14 - 12), Steuerstromleitungen
2 x (4 - 500 kcmil), Hauptleiter
Anschlusskap. (mehrdräht.)
1 x (2,5 - 4) mm², Steuerstromleitungen
2 x (1 - 2,5) mm², Steuerstromleitungen
2 x (120 - 240) mm², Hauptleiter
4 x (70 - 240) mm², Hauptleiter
6 x (120 - 240) mm², Hauptleiter
Schraubendrehergröße
0,6 x 3,5 mm, Klemmschrauben, Steuerstromleitungen
Anzugsdrehmoment
0.4 Nm, Schraubklemmen, Steuerstromleitungen

Control circuit

Stromverbrauch
10 A/150 ms, Steuerkreis, Reglerversorgung bei Spitzenbelastung (Bypass schließen) bei 24 V DC
1400 mA, Steuerkreis, Reglerversorgung
150 mA, Steuerkreis, Digitaleingänge, externe 24 V
100 mA, Steuerkreis, Digitaleingänge, externe 24 V (ohne Last)
Rückfallzeit
100 ms, DC-betätigt
Abfallspannung
0 - 3 V, DC-betätigt
Ansprechzeit
100 ms bei DC
Anzugsspannung
21,6 - 26,4 V DC
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei DC - min
24 V
Bemessungssteuerspeisespannung (Us) bei DC - max
24 V

Input/Output

Eingangsstrom
4 - 20 mA (Analog-Eingänge)
Anzahl Eingänge
1 (Eingangsstrom)
Anzahl der Ausgänge
2 Relaisausgänge (programmierbar)
Ausgangsspannung
120 V AC/DC (Relaisausgänge)
Schutz
Finger- und handrückensicher, Berührungsschutz
Bemessungssteuerspannung (Uc)
24 VDC
24 V DC (-10 %/+10 %)
Bemessungsbetriebsstrom (le) bei AC-11
3 A

Soft start function

Anwendung
Verzögerungszeit
0 - 120 s, Softstartfunktion, Rampenzeiten
Kickstart
100% (Kick-Start Spannung)
Max. 2000 ms (Kick-Start Dauer)
Anstiegs-/Hochlaufzeit
360 s
Startspanng
Max. 85 %, Softstartfunktion, Startspannung = Abschaltspannung

Design verification

Geräteverlustleistung, stromabhängig pvid
25 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
650 A
Statische Verlustleistung, stromunabhängig PVS
25 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

ETIM for 169003 Niederspannungsschaltgeräte (EC000640)
Merkmal Wert
Bemessungsbetriebsstrom Ie bei 40 °C Tu (EF007039) 650 A
Bemessungsbetriebsspannung Ue (EF002418) 200 V
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 230 V (EF007053) 200 kW
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 400 V (EF007054) 315 kW
Bemessungsleistung Drehstrommotor, Wurzel-3-Schaltung, bei 230 V (EF007055) 200 kW
Bemessungsleistung Drehstrommotor, Wurzel-3-Schaltung, bei 400 V (EF007056) 630 kW
Funktion (EF000030) eine Drehrichtung
Interne Überbrückung (EF009214) Ja
Mit Display (EF000458) Ja
Drehmoment-Regelung (EF009215) Nein
Bemessungsumgebungstemperatur ohne Derating (EF007074) 50 °C
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 0 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 0 V
Bemessungssteuerspeisespannung DC (EF003980) 24 V
Spannungsart zur Betätigung (EF008242) DC
Integrierter Überlastschutz des Motors (EF007297) Ja
Auslöseklasse (EF006668) einstellbar
Schutzart (IP) (EF005474) IP00
Schutzart (NEMA) (EF011959) sonstige

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON STARTING CONTROLLING MOTORS EN.pdf 37 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
S811+V65P3S Y7-169003 169003 DE_169872.pdf 2 Mbytes S811+V65P3S Y7-169003 169003 DE_169872.pdf
