S811+T18P3S 168985 Y7-168985 EATON ELECTRIC Softstarter, 3-phasig, 180 A, Ue 200 600 VAC Vergrößern

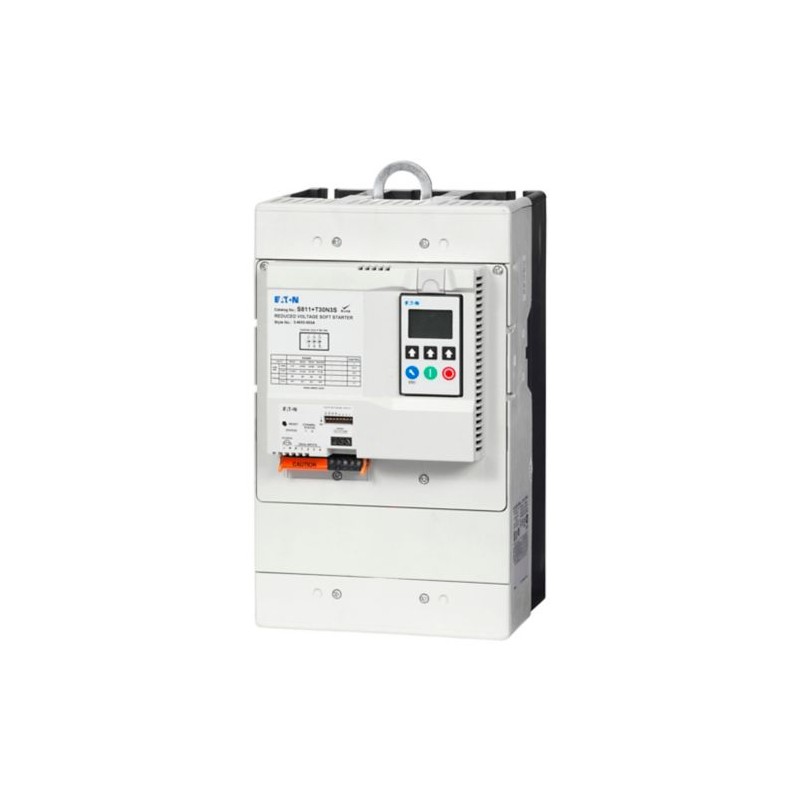

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

S811+T18P3S 168985 Y7-168985 EATON ELECTRIC Softstarter, 3-phasig, 180 A, Ue 200 600 VAC

S811+T18P3S

168985

Y7-168985

EATON-MOELLER

Softstarter, 3-phasig, 180 A, Ue= 200 - 600 VAC

S811+T18P3S

Eaton S811 Softstarter, 180 A, 200 - 600 V AC, Us= 24 V DC, mit Bedieneinheit und Pumpenalgorithmus, Baugröße T

Softstarter, Beschreibung: Mit internen Bypass-Kontakten, Funktion: Softstarter für Drehstrom, mit Steuergerät und Pumpenalgorithmus, Netzanschlussspannung (50/60 Hz): ULN= 200 - 600 V AC, Versorgungsspannung: Us= 24 V DC, Steuerspannung: UC= 24 V DC, Zugeordnete Motorleistung (Standardanschluss, Inline) bei 400 V, 50 Hz: P= 90 kW, bei 460 V, 60 Hz: P= 150 PS, Bemessungsbetriebsstrom AC-53: Ie= 180 A, Bemessungsbetriebsstrom AC-53, In-Delta: Ie= 311 A, Anlaufklasse: KLASSE 10 (Stern-Dreieck-Austausch), KLASSE 20 (starker Anlaufbetrieb 3 x Ie für 45 s), KLASSE 30 (6 x Ie für 30 s), Bemessungsbetriebsspannung: Ue= 200 V, 230 V, 400 V, 480 V, 600 V, Anschluss an SmartWire-DT: nein, Baugröße: T, Bestellinformationen: Reihenklemmen für die Klemmen werden für die Baugrößen T, U und V benötigt -> Zubehör, Normen: IEC/EN 60947-4-2, UL 508, CSA22.2-14-1995, GB14048

Mehr Infos


Niederspannungsschaltgeräte > Sanftstarter

Hochleistungs-Sanftstarter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $4,367.54
Stückpreis: $4,367.54
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton S811 Soft starter
Katalognummer
168985
Produkt Länge/Tiefe
164.4 mm
Produkthöhe
322.9 mm
Produktbreite
194.4 mm
Produktgewicht
18.6 kg
Garantie
Einhaltung(en)
CE-Kennzeichnung
Zertifikat(e)
EN 60947-4-2
UL Recognized
UL Listed
IEC 60947-4-2
CSA file No. 3211-06
CSA Certified for Elevator Duty
C-Tick
UL Category Control No.: NMFT
CSA
CSA22.2-14-1995
CCC
CSA Class No.: 3211-06, 2411-01
CE
UL File No.: E202571
CSA-C22.2 No. 14
GB14048
UL
IEC/EN 60947-4-2
UL 508
CSA File No.: LR 353
EAN
4015081654802
Modellcode
S811+T18P3S

Features & Functions

Fehlerspeicher
10 Fehler
Ausstattung:
Display
interne Bypass-Kontakte
Motorüberlastschutz
Interne Überbrückung
Funktionen
Überlasterkennung
Mindest. Rampenzeit 1 s - schnelles Schalten (Halbleiterschütz)
Softstartfunktion
Unterdrückung von Gleichstromanteilen bei Motoren
Strombegrenzung
Potentialtrennung zwischen Leistungsteil und Ansteuerung
Unterdrückung von Einschalttransienten
Unterlasterkennung
eine Drehrichtung
Schn.st.
Modbus RTU (eingebaut)

General

Klasse
Regelbar
Anbindung an SmartWire-DT
Nein
Schutzart
IP20
NEMA sonstige
Rahmengröße
T
Netzspannung - min
200 V
Netzspannung - max
600 V
Einbaulage
beliebig
Überspannungskategorie
II
Verschmutzungsgrad
3
Funkstörklasse
Klasse A (EN 55011)
Bemessungsstoßspannungsfestigkeit (Uimp)
4000 V
Bemessungsisolationsspan. (Ui)
660 V
Schockfestigkeit
15 g, Mechanisch
Startklasse
KLASSE 10 (Stern-Dreieck-Ersatz)
KLASSE 30 (6 x Iₑ für 30 s)
KLASSE 20 (Schweranlauf 3 x Iₑ für 45 s)
Geeignet für
Nebenstromkreise, nicht als BCPD, (UL/CSA)
Typ
Softstarter für dreiphasige Lasten, mit Bedieneinheit und Pumpenalgorithmus
Benutzt mit
Drehstrommotoren
Spannungsart
Gleichstrom

Climatic environmental conditions

Höhe
Über 2000 m mit 0.5 % Derating pro 100 m
Max. 2000 m
Umgebungsbetriebstemperatur – max
50 °C
Umgebungsbetriebstemperatur – min
-30 °C
Umgebungstemperatur Lagerung - max
70 °C
Umgebungstemperatur Lagerung - min
-50 °C
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-3

Main conducting paths

Überlastzykl.
AC-53a: 4,0 - 32: 99 - 3
Bemess.betriebsstrom (le) bei AC-53
180 A
Bemess.betriebsstrom (le) bei AC-53, in-delta
311 A
Bemessungsbetriebsspannung (Ue) - min
200 V
Bemessungsbetriebsspannung (Ue) - max
600 V
Bemessungsdaten Kurzschlussschutz
NZMN2-S200, Zuordnungsart "1", Stromführenden Hauptpfade
Netzfrequenz
50/60 Hz, fLN, Hauptstromkreis
Nennspannung - max.
600 V

Motor rating

Zugeordnete Motorleistung bei 200/208 V, 60 Hz, 3-phasig
60 HP
Zugeordn. Motorleistg b. 220/230V, 60Hz, 3phas
60 HP
Zugeordnete Motorleistung bei 460/480 V, 60 Hz, 3-phasig
150 HP
Zugeordn. Motorleistg b. 600V, 60Hz, 3phas
150 HP
Zugeordn. Motorleistg in-delta b 220/230V 60Hz
100 HP
Zugeordn. Motorleistg in-delta b. 460/480V 60Hz
250 HP
Zugeordn. Motorleistg in-delta b 575/600V 60Hz
300 HP
Bemessungsbetriebsleistung bei 220/230 V, 50 Hz
55 kW
Bemessungsbetriebsleistung bei 400 V, 50 Hz
90 kW
Bemessungsbetriebsleistung bei 500 V, 50 Hz
110 kW
Bemess.betr.leistg in–delta bei 220/230 V, 50 Hz
90 kW
Bemess.betr.leistg in–delta bei 400 V, 50 Hz
160 kW
Bemess.betr.leistg in–delta bei 500 V, 50 Hz
200 kW

Terminal capacities

Anschlusskapazität (freindrähtig mit Aderendhülse)
1 x (2,5 - 4) mm², Steuerstromleitungen
2 x (25 - 240) mm², Hauptleiter
2 x (1 - 2,5) mm², Steuerstromleitungen
1 x (70 - 240) mm², Hauptleiter
Anschlusskapazität (fest)
2 x (25 - 240) mm², Hauptleiter
1 x (2,5 - 4) mm², Steuerstromleitungen
2 x (1 - 2,5) mm², Steuerstromleitungen
1 x (70 - 240) mm², Hauptleiter
Anschlusskapazität (ein-/mehrdrähtig AWG)
1 x (14 - 12), Steuerstromleitungen
2 x (14 - 12), Steuerstromleitungen
1 x (4 - 500 kcmil), Hauptleiter
2 x (4 - 500 kcmil), Hauptleiter
Anschlusskap. (mehrdräht.)
2 x (1 - 2,5) mm², Steuerstromleitungen
2 x (25 - 240) mm², Hauptleiter
1 x (2,5 - 4) mm², Steuerstromleitungen
1 x (70 - 240) mm², Hauptleiter
Schraubendrehergröße
0,6 x 3,5 mm, Klemmschrauben, Steuerstromleitungen
4 mm für Innensechskant-Gewindeschraube, Anschlussschraube, Hauptleiter
Anzugsdrehmoment
25,5 Nm (≤ 150 mm²)
0.4 Nm, Schraubklemmen, Steuerstromleitungen
28,3 Nm (> 150 mm²)

Control circuit

Stromverbrauch
1000 mA, Steuerkreis, Reglerversorgung
10 A/150 ms, Steuerkreis, Reglerversorgung bei Spitzenbelastung (Bypass schließen) bei 24 V DC
100 mA, Steuerkreis, Digitaleingänge, externe 24 V (ohne Last)
150 mA, Steuerkreis, Digitaleingänge, externe 24 V
Rückfallzeit
100 ms, DC-betätigt
Abfallspannung
0 - 3 V, DC-betätigt
Ansprechzeit
100 ms bei DC
Anzugsspannung
21,6 - 26,4 V DC
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei DC - min
24 V
Bemessungssteuerspeisespannung (Us) bei DC - max
24 V

Input/Output

Eingangsstrom
4 - 20 mA (Analog-Eingänge)
Anzahl Eingänge
1 (Eingangsstrom)
Anzahl der Ausgänge
2 Relaisausgänge (programmierbar)
Ausgangsspannung
120 V AC/DC (Relaisausgänge)
Schutz
Finger- und handrückensicher, Berührungsschutz
Bemessungssteuerspannung (Uc)
24 VDC
24 V DC (-10 %/+10 %)
Bemessungsbetriebsstrom (le) bei AC-11
3 A

Soft start function

Anwendung
Verzögerungszeit
0 - 120 s, Softstartfunktion, Rampenzeiten
Kickstart
100% (Kick-Start Spannung)
Max. 2000 ms (Kick-Start Dauer)
Anstiegs-/Hochlaufzeit
360 s
Startspanng
Max. 85 %, Softstartfunktion, Startspannung = Abschaltspannung

Design verification

Geräteverlustleistung, stromabhängig pvid
25 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
180 A
Statische Verlustleistung, stromunabhängig PVS
25 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

ETIM for 168985 Niederspannungsschaltgeräte (EC000640)
Merkmal Wert
Bemessungsbetriebsstrom Ie bei 40 °C Tu (EF007039) 180 A
Bemessungsbetriebsspannung Ue (EF002418) 200 V
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 230 V (EF007053) 55 kW
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 400 V (EF007054) 90 kW
Bemessungsleistung Drehstrommotor, Wurzel-3-Schaltung, bei 230 V (EF007055) 90 kW
Bemessungsleistung Drehstrommotor, Wurzel-3-Schaltung, bei 400 V (EF007056) 160 kW
Funktion (EF000030) eine Drehrichtung
Interne Überbrückung (EF009214) Ja
Mit Display (EF000458) Ja
Drehmoment-Regelung (EF009215) Nein
Bemessungsumgebungstemperatur ohne Derating (EF007074) 50 °C
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 0 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 0 V
Bemessungssteuerspeisespannung DC (EF003980) 24 V
Spannungsart zur Betätigung (EF008242) DC
Integrierter Überlastschutz des Motors (EF007297) Ja
Auslöseklasse (EF006668) einstellbar
Schutzart (IP) (EF005474) IP20
Schutzart (NEMA) (EF011959) sonstige

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON STARTING CONTROLLING MOTORS EN.pdf 37 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
S811+T18P3S Y7-168985 168985 DE_169872.pdf 2 Mbytes S811+T18P3S Y7-168985 168985 DE_169872.pdf
