> EATON - MOELLER>Elektronische Leistungsschalter>PKE65 138258 Y7-138258 ELECTRIC Schutzschalter, 3-polig, 65 A, Grundgerät
ANUNCIAR
Vorheriges Produkt Nächstes Produkt

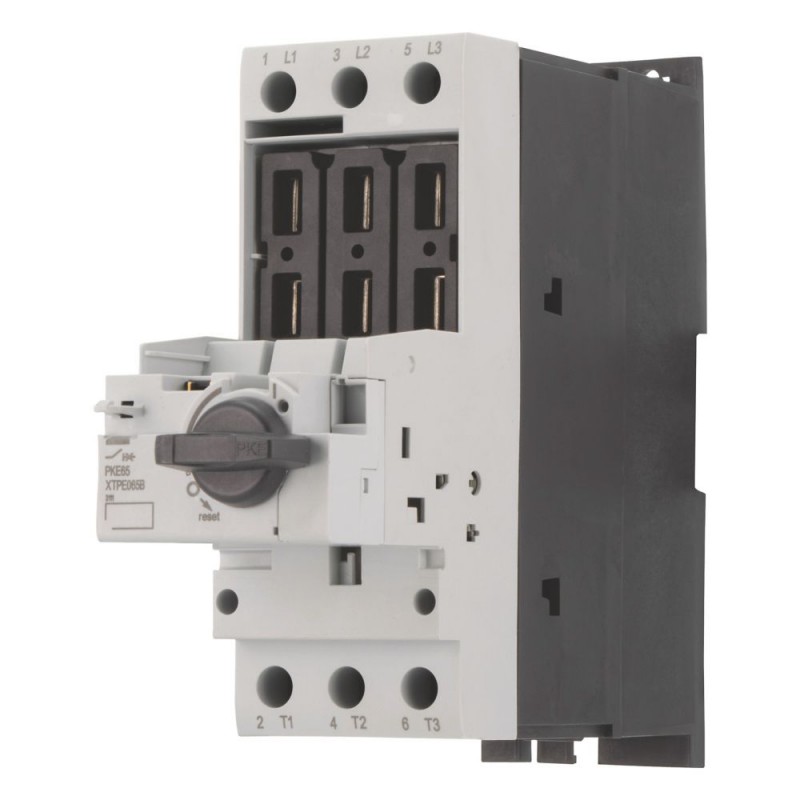

PKE65 138258 Y7-138258 EATON ELECTRIC Schutzschalter, 3-polig, 65 A, Grundgerät Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PKE65 138258 Y7-138258 EATON ELECTRIC Schutzschalter, 3-polig, 65 A, Grundgerät

PKE65

138258

Y7-138258

EATON-MOELLER

Schutzschalter, 3-polig, 65 A, Grundgerät

PKE-65

Eaton Moeller® series PKE65 Leistungsschalter, Grundgerät mit Standardknebel, elektronisch, 65 A, ohne Überlastauslöser

Basisgerät Motorschutzschalter, Trennfunktion, werkzeuglos erweiterbar mit PKE-XTU... Elektronische Steuergeräte für den Motorschutz oder den Anlagen-/Kabelschutz. Erweiterbar mit Hilfskontakten, Spannungsauslöser, Strombegrenzer, Türkupplungsgriffen.

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Motorschutz

Elektronische Leistungsschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $289.98
Stückpreis: $289.98
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series PKE Motorschutzschalter
Katalognummer
138258
Produkt Länge/Tiefe
187 mm
Produkthöhe
162 mm
Produktbreite
55 mm
Produktgewicht
1.231 kg
Einhaltung(en)
CE-Kennzeichnung
Zertifikat(e)
CSA Std. C22.2 No. 14-10
IEC 60947-4-1
UL 508
VDE
UL File No.: E36332
CE
IEC/EN 60947
UL
CSA
CSA-C22.2 No. 60947-4-1-14
VDE 0660
CSA File No.: 165628
UL 60947-4-1
IEC/EN 60947-4-1
UL Category Control No.: NLRV
CSA Class No.: 3211-05
EAN
4015081350384
Modellcode
PKE65

Merkmale und Funktionen

Stellgliedtyp
Drehknopf
Merkmale
Phasenausfallempfindlichkeit (gemäß IEC/EN 60947-4-1, VDE 0660 Teil 102)
Merkmale
Phasenausfallempfindlichkeit (gemäß IEC/EN 60947-4-1, VDE 0660 Teil 102)
Ausstattung:
Standardknauf
Funktionen
Kabel- und Leitungsschutz
Motorschutz
Motorschutz für Schweranlauf
Anlagenschutz
Anzahl der Pole
3-polig

Allgemein

Schutzart
IP20
Anschlussklemmen: IP00
Lebensdauer, elektrisch
50.000 Schaltvorgänge (bei 400 V, AC-3)
Lebensdauer, mechanisch
30.000 Schaltvorgänge (Hauptleitungswege)
Betriebsfrequenz
60 Schaltspiele/h
Überlastauslösestromeinstellung - min
0 A
Überlastauslösestromeinstellung - max
65 A
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
Motorschutzschalter
Schutz
Finger- und handrückensicher, Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)
Bemessungsstoßspannungsfestigkeit (Uimp)
6000 V AC
Geeignet für
Auch Motoren mit Effizienzklasse IE3
Temperaturkompensation
≤ 500 ms, Hauptleitungswege, AC-4 Zyklusbetrieb
-25 - 55 °C, Arbeitsbereich

Umgebungsbedingungen, Mechanik

Schockfestigkeit
15 g, Mechanisch, nach IEC/EN 60068-2-27, Halbsinusstoß 10 ms

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
55 °C
Umgebungsbetriebstemperatur (gekapselt) – min
-25 °C
Umgebungsbetriebstemperatur (gekapselt) – max
40 °C
Umgebungstemperatur Lagerung - min
-40 °C
Umgebungstemperatur Lagerung - max
80 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Anschlussquerschnitte

Anschlusskapazität (freindrähtig mit Aderendhülse)
2 x (0,75 - 25) mm², Endhülse gemäß DIN 46228
1 x (0,75 - 35) mm², Endhülse gemäß DIN 46228
Anschlusskapazität (fest)
1 x (0,75 - 16) mm²
2 x (0,75 - 16) mm²
Anschlusskapazität (ein-/mehrdrähtig AWG)
14 - 2
Abisolierlänge (Hauptleiter)
14 mm
Anzugsdrehmoment
1 Nm, Schraubklemmen, Steuerstromleitungen
3,3 Nm, Schraubklemmen, Hauptleiter

Bemessungswerte

Bemessungsfrequenz - min
50 Hz
Bemessungsfrequenz - max
60 Hz
Bemessungsbetriebsstrom (Ie)
65 A
Bemessungsbetriebsleistung bei AC-3, 220/230 V, 50 Hz
0 kW
Bemessungsbetriebsleistung bei AC-3, 380/400 V, 50 Hz
0 kW
Bemessungsbetriebsspannung (Ue) - min
690 V
Bemessungsbetriebsspannung (Ue) - max
690 V
Bemessungsdauerstrom (Iu)
65 A

Kurzschlussfestigkeit

Kurzschlussauslöser
Grundgerät befestigt 15,5 x lu, Auslöserblöcke
± 20% Toleranz, Auslöserblöcke

Schaltvermögen

Schaltvermögen
65 A, AC-3 bis 690 V

Kommunikation

Verbindung
Schraub­­klemmen

Bauartnachweis

Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
4.3 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
65 A
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 138258 Niederspannungsschaltgeräte (EC000074)
Merkmal Wert
Überlastauslöser Stromeinstellung (EF002336) 0 A
Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) 0 A
Mit thermischem Überlastschutz (EF006233) Nein
Phasenausfallempfindlich (EF007400) Nein
Auslösetechnik (EF007007) elektronisch
Bemessungsbetriebsspannung (EF001435) 690 V
Bemessungsdauerstrom Iu (EF001389) 65 A
Bemessungsbetriebsleistung bei AC-3, 230 V (EF007025) 0 kW
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 0 kW
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Ausführung des Betätigungselements (EF006976) Drehknopf
Gerätebauart (EF008240) Einbaugerät Festeinbautechnik
Mit integriertem Hilfsschalter (EF001387) Nein
Mit integriertem Unterspannungsauslöser (EF001390) Nein
Polzahl (EF001391) 3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC (EF007049) 0 kA
Schutzart (IP) (EF005474) IP20
Höhe (EF000040) 162 mm
Breite (EF000008) 55 mm
Tiefe (EF000049) 187 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
PKE65 Y7-138258 138258 DE_121732.pdf 4 Mbytes PKE65 Y7-138258 138258 DE_121732.pdf
