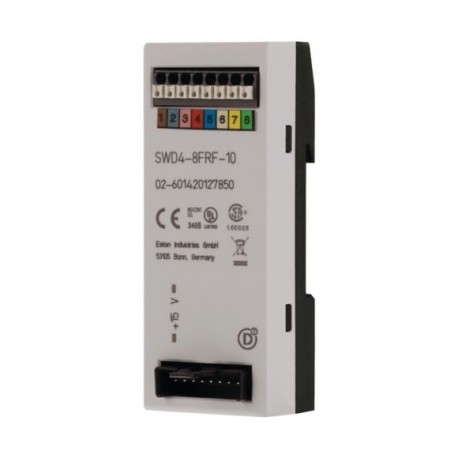

SWD4-8FRF-10 121377 Y7-121377 EATON ELECTRIC SWD-Leitungsadapter, Flach- auf Rundleitung Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

SWD4-8FRF-10 121377 Y7-121377 EATON ELECTRIC SWD-Leitungsadapter, Flach- auf Rundleitung

SWD4-8FRF-10

121377

Y7-121377

EATON-MOELLER

SWD-Leitungsadapter, Flach- auf Rundleitung

SWD4-8FRF-10

SmartWire-DT Kabeladapter, ermöglicht den Übergang zwischen dem SWD-Flachbandkabel SWD4-LF und dem SWD4-... LR8-24 Rundleitung, Anschluss SWD-Flachbandleitung über SWD4-8MF2 Flachbandleitung 8-polig

Mehr Infos


Industriesteuerungen SPS > Zubehör/Ersatzteile für Steuerungen

Smartwire Darwin

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $84.85
Stückpreis: $84.85
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton SWD4 Accessory Cable adapter
Katalognummer
121377
Produkt Länge/Tiefe
36 mm
Produkthöhe
90 mm
Produktbreite
35 mm
Produktgewicht
0.041 kg
Zertifikat(e)
CSA Class No.: 3211-07
UL File No.: E29184
CSA File No.: 2324643
EN 50178
UL
UL Category Control No.: NKCR
IEC/EN 61131-2
CSA
Kataloghinweise
nicht relevant
EAN
4015081192069
Modellcode
SWD4-8FRF-10

General

Schutzart
IP20
IP20 (nach IEC/EN 60529, EN 50178, VBG 4)
Montageart
Hutschienenbefestigung (gemäß IEC/EN 60715, 35 mm)
Schraubmontage mit Befestigungswinkeln ZB4-101-GF1 (Zubehör)
Produktkategorie
SWD-Zusatzausrüstung
Typ

Ambient conditions, mechanical

Konst. Beschleunig.
1 g, 8,4 - 150 Hz, entsprechend IEC/EN 61131-2, Vibrationen
Konst. Amplitude
3,5 mm, 5 - 8,4 Hz, entsprechend IEC/EN 61131-2, Vibrationen
Einbaulage
beliebig
Schockfestigkeit
15 g, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 11 ms, 9 Impacts

Climatic environmental conditions

Luftdruck
795 - 1080 hPa (Betrieb)
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
55 °C
Umgebungstemperatur Lagerung - min
-40 °C
Umgebungstemperatur Lagerung - max
70 °C
Klimafestigkeit
Trockene Hitze nach IEC 60068-2-2
Feuchte Wärme, konstant, nach IEC 60068-2-3
Umweltbedingungen
Kondensation: durch geeignete Maßnahmen verhindern
Betriebstemperatur - min.
-25 °C
Betriebstemperatur - max.
55 °C
Relative Luftfeuchtigkeit
0 - 95 % (ohne Betauung, IEC/EN 60068-2-30)

Electro magnetic compatibility

Luftentladung
8 kV, nach IEC 61131-2, Stufe 3, ESD
Kontaktentladung
4 kV, entsprechend IEC/EN 61131-2, Level 2 (Stufe 2), ESD

Communication

Anbindung an SmartWire-DT
Ja
Anschlussart
Push-In Klemmen
Anschluss 1: Stecker, 8-polig

Input/Output

Anzahl Steckzyklen
200

Design verification

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

ETIM for 121377 Industriesteuerungen SPS (EC002584)
Merkmal Wert
Art des elektrischen Zubehörs (EF005722) Stecker
Art des mechanischen Zubehörs (EF005994) sonstige
Zubehör (EF013236) Ja
Ersatzteil (EF013237) Nein

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON PRODUCT CATALOGUE SMART WIRE EN.pdf 26 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
SWD4-8FRF-10 Y7-121377 121377 DE_174753.pdf 6 Mbytes SWD4-8FRF-10 Y7-121377 121377 DE_174753.pdf
