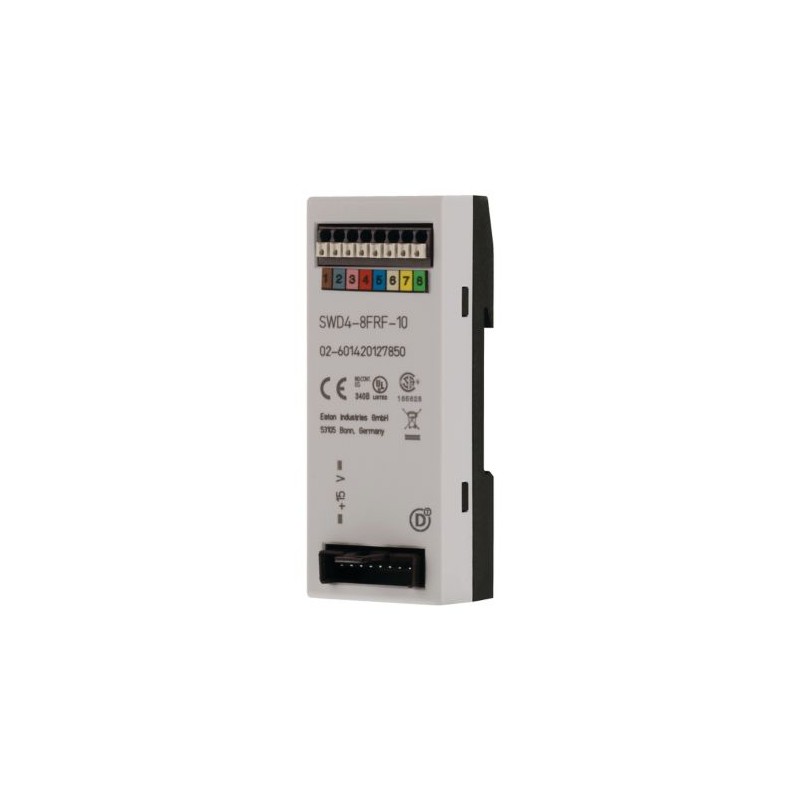

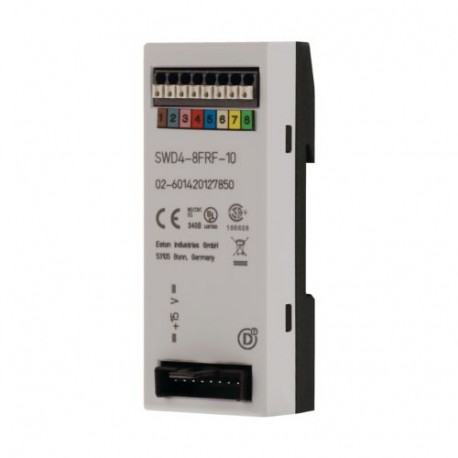

SWD4-8FRF-10 121377 EATON ELECTRIC Cable adapter, SmartWire-DT, flat to round cable Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

SWD4-8FRF-10 121377 EATON ELECTRIC Cable adapter, SmartWire-DT, flat to round cable

SWD4-8FRF-10

121377

EATON-MOELLER

Cable adapter, SmartWire-DT, flat to round cable

Mais detalhes


Controladores industriais (PLC) > Acessórios para controladores

Smartwire Darwin

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $74.30
Preço unitário: $74.30

Quantidade Preço
1+$74.30
2+$74.30
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

geralmente comprados juntos

▲

Mais informação

▲


Cabo adaptador, SmartWire-DT, televisão a cabo redondo
SmartWire-DT cabo adaptador, que permite a transição entre o SWD4-LF SWD cabo de fita e SWD4-...LR8-24 redonda, cabo de ligação SWD cabo de fita através de SWD4-8MF2 televisão por cabo de 8 pólos

Programa de entrega

A gama de produtos
SmartWire-DT acessórios
Função básica
Cabo de adaptadores
Função
SWD cabo de adaptadores
Descrição
SmartWire-DT cabo adaptador para ligar um cabo de fita (plug) de um cabo redondo (terminal)
Conexão para SmartWire-DT
sim

Dados técnicos

Geral
Normas
IEC/EN 61131-2
EN 50178
Dimensões (W x H x D)
35 x 90 x 35 mm
Peso
0.042 kg
Montagem
Top-hat ferroviário IEC/EN 60715, 35 mm ou fixação por parafuso usando suportes de fixação ZB4-101-GF1 (acessórios)
Posição de montagem
Conforme necessário
Nota na dissipação de calor
não relevante
Condições do ambiente, mecânica
Tipo de proteção (IEC/EN 60529, EN50178, VBG 4)
IP20
Vibrações (IEC/EN 61131-2:2008)Amplitude constante de 3,5 mmamplitude constante 0,15 mm max.
8.4 Hz
Vibrações (IEC/EN 61131-2:2008)Amplitude constante de 3,5 mmAmplitude constante 0,15 mm min. (RefExtrakt)
5 Hz
Vibrações (IEC/EN 61131-2:2008)Aceleração constante de 1 gaceleração constante de 1 g max.
150 Hz
Vibrações (IEC/EN 61131-2:2008)Aceleração constante de 1 gaceleração constante de 1 g min.
8.4 Hz
Mecânica, resistência ao choque (IEC/EN 60068-2-27) semi-senoidal de 15 g/ms 11
9 Impactos
Compatibilidade eletromagnética (EMC)
Descargas eletrostáticas (IEC/EN 61131-2:2008)A descarga de ar (Nível 3)
8 kV
Descargas eletrostáticas (IEC/EN 61131-2:2008)Contato de descarga (Nível 2)
4 kV
Climáticas, condições ambientais
Climáticas revisão de texto
Calor seco IEC 60068-2-2
Calor úmido conforme EN 60068-2-3
Pressão de ar (operação)
795 - 1080 hPa
Temperatura ambienteOperação [ϑ]
-25 - +55 °C
Temperatura ambienteArmazenamento / Transporte [ϑ]
-40 - +70 °C
Temperatura ambienteUmidade relativaCondensação
Tomar as medidas adequadas para evitar a condensação
Temperatura ambienteUmidade relativaDe umidade relativa, sem condensação (IEC/EN 60068-2-30)
0 - 95 %
Opções de conexão
Ligação 1
Plug, de 8 pólos
Número de ciclos de inserção
≥ 200
Ligação 2
Empurre terminais

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+55 °C
Grau de Proteção
IP20
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Atende a norma de produto requisitos.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

PLC (EG000024) / Acessórios para controles (EC002584)
De engenharia elétrica, automação, controle de processo de engenharia / Controle / controle lógico Programável (SPS) / controle lógico Programável (SPS, acessórios) ([email protected] [AFR333003])
Tipo de acessório elétrico
Plug
Tipo de mecânica acessório
Outros

Aprovações

UL Arquivo Nº.
E29184
UL Controlo de Categoria Nenhuma.
NKCR
CSA Arquivo.
Dois milhões, trezentos e vinte quatro mil seiscentos e quarenta e três
CSA Classe Nenhuma.
3211-07
América Do Norte Certificação
UL, CSA
Especialmente concebido para a América do Norte
Nenhum

Dimensões

2723DIM-18
Componente adaptador de televisão por cabo (conector) em cabo redondo (terminal)

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON PRODUCT CATALOGUE SMART WIRE DT.pdf 23 Mbytes
