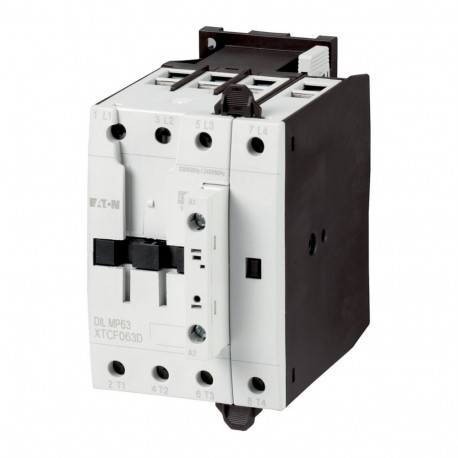

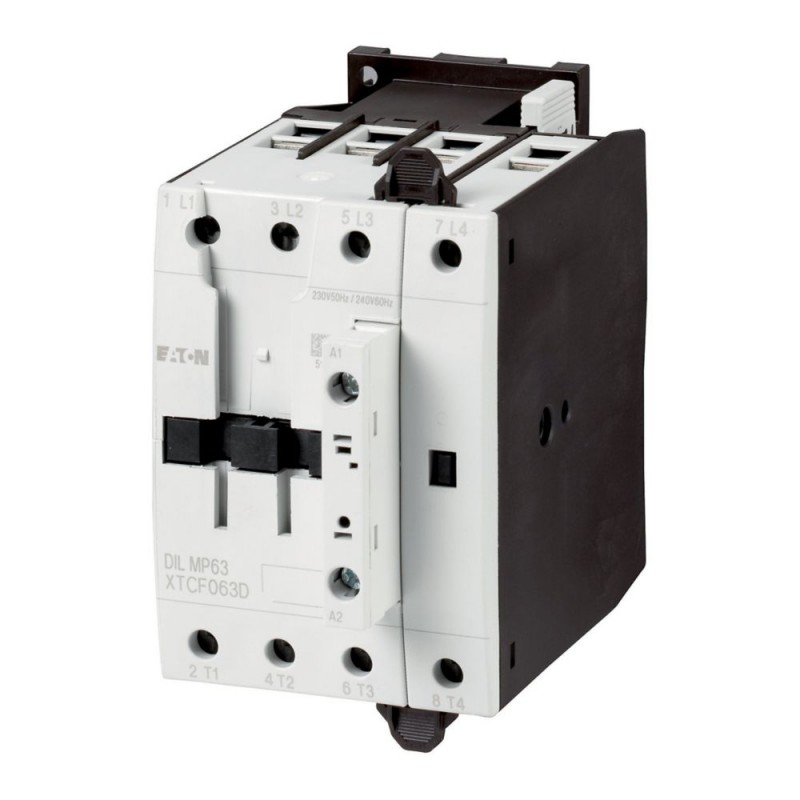

DILMP63(RDC24) 109869 Y7-109869 EATON ELECTRIC Leistungsschütz, 4-polig, 63 A/AC1, DC-betätigt Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DILMP63(RDC24) 109869 Y7-109869 EATON ELECTRIC Leistungsschütz, 4-polig, 63 A/AC1, DC-betätigt

DILMP63(RDC24)

109869

Y7-109869

EATON-MOELLER

Leistungsschütz, 4-polig, 63 A/AC1, DC-betätigt

DILMP63(RDC24)

Eaton Moeller® series DILMP Leistungsschütz, 4-polig, 63 A, RDC 24: 24 - 27 V DC, Gleichstrombetätigung

Schütz, Anwendung: Schütze für 4-polige elektrische Verbraucher, Schütze bis 200 A, 4-polig, Einsatzart: AC-1: Nicht-induktive oder schwach induktive Lasten, Widerstandsöfen, NAC-3: Normale AC-Induktionsmotoren: Anfahren, Abschalten während des Betriebs, Anschlusstechnik: Schraubklemmen, Polzahl: 4-polig, 380 V 400 V: Ie= 40 A, konventioneller thermischer Freiluftstrom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 63 A, geschlossen: Ith= 50 A, konventioneller Freiluft-Wärmestrom, 1-polig offen: Ith= 162 A, geschlossen: Ith= 146 A, 220 V 230 V: P= 12,5 kW, 380 V 400 V: P= 18,5 kW, 660 V 690 V: P= 23 kW , Anleitung: Kontakte zu EN 50 012., integrierte Entstörschaltung in der Betätigungselektronik, Spannung AC/DC: DC-Betrieb

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschütz zum Schalten von Wechselstrom

Schütze bis 170A

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $280.35
Stückpreis: $280.35
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series DILMP 4-poliger Leistungsschütz
Katalognummer
109869
Produkt Länge/Tiefe
132 mm
Produkthöhe
115 mm
Produktbreite
74 mm
Produktgewicht
1.2 kg
Zertifikat(e)
CSA-C22.2 No. 60947-4-1-14
UL 60947-4-1
CE
UL File No.: E29096
UL
CSA Class No.: 2411-03, 3211-04
IEC/EN 60947
IEC/EN 60947-4-1
VDE 0660
UL Category Control No.: NLDX
CSA
CSA File No.: 012528
Kataloghinweise
Auch gemäß AC-3e getestet.
EAN
4015081094370
Modellcode
DILMP63(RDC24)

Produktspezifikationen

Anzahl der Pole
4-polig
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen in der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Ausstattung:
Schutzbeschaltung in der Betätigungselektronik
Betriebsfrequenz
5000 mechanische Schaltspiele/h (AC-betätigt)
5000 mechanische Schaltspiele/h (DC-betätigt)
Verschmutzungsgrad
3
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-3
Anbindung an SmartWire-DT
Nein
Bemessungsstoßspannungsfestigkeit (Uimp)
8000 V AC
Betriebsklasse
AC-3: Käfigläufermotoren: Starten, Ausschalten während des Laufens
AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen
Verbindung
Schraubklemmen
Umgebungsbetriebstemperatur – max
60 °C
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur (gekapselt) – max
40 °C
Umgebungsbetriebstemperatur (gekapselt) – min
-25 °C
Umgebungstemperatur Lagerung - max
80 °C
Umgebungstemperatur Lagerung - min
-40 °C
Zugeor. Motorleist. b. 115/120 V, 60 Hz, 1-phasig
3 HP
Zugeordnete Motorleistung bei 200/208 V, 60 Hz, 3-phasig
10 HP
Zugeordnete Motorleistung bei 230/240 V, 60  Hz, 1-phasig
7.5 HP
Zugeor. Motorleist. b. 230/240 V, 60 Hz, 3-phasig
15 HP
Zugeordnete Motorleistung bei 460/480 V, 60 Hz, 3-phasig
30 HP
Zugeordnete Motorleistung bei 575/600 V, 60 Hzm 3-phasig
40 HP
Konvention. therm. Strom ith (1-polig, gekaps.)
146 A
Konvention. therm. Strom ith (3-polig, gekaps.)
50 A
Konvention. therm. Strom ith b. 55°C (3-polig, off.)
58 A
Konvention. therm. Strom ith der Hptkontakte (1-polig, offen)
162 A
Geräteverlustleistung, stromabhängig pvid
16.5 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
5.5 W
Schaltzeit (DC-betätigt, Schließer, Schließzeit) - max
54 ms
Schaltzeit (DC-betätigt, Schließer, Öffnungszeit) - max
24 ms
Anwendung
Leistungsschütze für 4-polige Stromverbraucher
Produktkategorie
Schütze
Schutz
Finger- und handrückensicher, Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)
Lichtbogenzeit
10 ms
Elektr. Anschlusstyp d. Hauptstromkreises
Schraubverbindung
Schraubendrehergröße
0,8 x 5,5/1 x 6 mm, Anschlussschraube, Schlitzschraubendreher
2, Anschlussschraube, Pozidriv-Schraubendreher
Spannungsart
Gleichstrom
Schutzart
IP00
Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0
Anzahl Kontakte (Öffner) als Hauptkontakte
0
Anzahl Hauptkontakte (Schließer)
4
Leistungsaufnahme (Anzug) bei DC
24 W
Leistungsaufnahme (Halteleistung) bei DC
1 W
Bemessungsausschaltvermögen bei 220/230 V
400 A
Bemessungsausschaltvermögen bei 380/400 V
400 A
Bemessungsausschaltvermögen bei 500 V
400 A
Bemessungsausschaltvermögen bei 660/690 V
250 A
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
0 V
Abfallspannung
0,2 - 0,6 x UC, DC-betätigt
Überspannungskategorie
III
Einschaltdauer
100 %
Lebensdauer, mechanisch
10.000.000 Schaltvorgänge (AC-betätigt)
10.000.000 Schaltvorgänge (DC-betätigt)
Anzugsspannung
0,7 - 1,2 VDC x Uc
0,85 - 1,1 V AC/DC x Us
Sichere Trng
440 VAC, Zwischen Spule und Kontakten, Entspricht EN 61140
440 VAC, Zwischen den Kontakten, Entspricht EN 61140
Reststrom
1 mA (bei Ansteuerung von A1 - A2 aus der Elektronik bei "0"-Signal)
Schr-Grö
M3,5, Anschlussschraube, Hilfsleiter
M6, Anschlussschraube, Hauptleiter
Anschlusskap. (mehrdräht.)
2 x (16 - 35) mm², Hauptleiter
1 x (16 - 50) mm², Hauptleiter
Anschlusskapazität (Kupferband)
2 x (6 x 9 x 0,8) mm (Anzahl der Segmente x Breite x Stärke), Hauptleiter
Anschlusskapazität (freindrähtig mit Aderendhülse)
1 x (0,75 - 1,5) mm²
2 x (0,75 - 1,5) mm²
Schockfestigkeit
5 g, Ö-Hilfsschalter, mechanisch, gemäß IEC/EN 60068-2-27, Halbsinusstoß 10 ms
10 g, S-Hauptkontakt, mechanisch, gemäß IEC/EN 60068-2-27, Halbsinusstoß 10 ms
7 g, S-Hilfsschalter, mechanisch, gemäß IEC/EN 60068-2-27, Halbsinusstoß 10 ms
Anschlusskapazität (fest)
1 x (2,5 - 16) mm², Hauptleiter
1 x (0,75 - 4) mm², Steuerstromleitungen
2 x (2,5 - 16) mm², Hauptleiter
2 x (0,75 - 4) mm², Steuerstromleitungen
1 x (0,75 - 2,5) mm²
Anschlusskapazität (ein-/mehrdrähtig AWG)
12 - 2, Hauptleiter
18 - 14, Hilfsleiter
Schaltvermögen (Hauptkontakte, allgemeine Anwendung)
63 A, Maximale Motorleistung (UL/CSA)
Anzugsdrehmoment
1,2 Nm, Schraubklemmen, Hilfsleiter
3,3 Nm, Schraubklemmen, Hauptleiter
Anschlusskapazität (feindrähtig)
1 x (0,75 - 2,5) mm²
2 x (0,75 - 2,5) mm²
Bemessungssteuerspeisespannung (Us) bei DC - max
27 V
Bemessungssteuerspeisespannung (Us) bei DC - min
24 V
Bemessungsisolationsspan. (Ui)
690 V
Bemessungseinschaltvermögen bis 690 V (cos Phi zu IEC/EN 60947)
560 A
Bemessungsbetriebsstrom (le) bei AC-1, 380 V, 400 V, 415 V
63 A
Bemessungsbetriebsstrom (le) bei AC-3, 220 V, 230 V, 240 V
40 A
Bemessungsbetriebsstrom (le) bei AC-3, 380 V, 400 V, 415 V
40 A
Bemessungsbetriebsstrom (le) bei AC-3, 440 V
40 A
Bemessungsbetriebsstrom (le) bei AC-3, 500 V
40 A
Bemessungsbetriebsstrom (le) bei AC-3, 660 V, 690 V
25 A
Bemess.betriebsstrom (le) bei AC-4, 400 V
25 A
Bemessungsbetriebsstrom (le) bei DC-1, 110 V
63 A
Bemessungsbetriebsstrom (le) bei DC-1, 220 V
63 A
Bemessungsbetriebsstrom (le) bei DC-1, 60 V
63 A
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
63 A
Bemessungsbetriebsleistung bei AC-1, 220/230 V, 50 Hz
23 kW
Bemessungsbetriebsleistung bei AC-1, 240 V, 50 Hz
25 kW
Bemessungsbetriebsleistung bei AC-1, 380/400 V, 50 Hz
39 kW
Bem.betriebsleistg bei AC-1, 415 V, 50 Hz
43 kW
Bemessungsbetriebsleistung bei AC-1, 440 V, 50 Hz
46 kW
Bem.betriebsleistg bei AC-1, 500 V, 50 Hz
52 kW
Bemessungsbetriebsleistung bei AC-1, 690 V, 50 Hz
68 kW
Bem.betriebsleistg bei AC-3, 240 V, 50 Hz
13.5 kW
Bemessungsbetriebsleistung bei AC-3, 380/400 V, 50 Hz
18.5 kW
Bem.betriebsleistg bei AC-3, 415 V, 50 Hz
24 kW
Bemessungsbetriebsleistung bei AC-4, 380/400 V, 50 Hz
12 kW
Bemess.betriebsleistg (NEMA)
22 kW
Bemessungsbetriebsspannung (Ue) bei AC - max
690 V
Widerstand je Pol
1.9 mΩ
Statische Verlustleistung, stromunabhängig PVS
1 W
Abisolierlänge (Hilfsleiter)
10 mm
Abisolierlänge (Hauptleiter)
10 mm
Bemess.kurzschlussstrom (einf. Bemess.)
10 kA, SCCR (UL/CSA)
250 A, max. Sicherung, SCCR (UL/CSA)
250 A, max. CB, SCCR (UL/CSA)
Bemessungskurzschlussstrom (hoher Fehlerstrom bei 480 V)
100 A, max. CB, SCCR (UL/CSA)
250/150 A, Klasse J, max. Sicherung, SCCR (UL/CSA)
65 kA, CB, SCCR (UL/CSA)
30/100 kA, Sicherung, SCCR (UL/CSA)
Bemessungskurzschlussstrom (hoher Fehlerstrom bei 600 V)
250/150 A, Klasse J, max. Sicherung, SCCR (UL/CSA)
30 kA, CB, SCCR (UL/CSA)
30/100 kA, Sicherung, SCCR (UL/CSA)
250 A, max. CB, SCCR (UL/CSA)
Bemessungsdaten Kurzschlussschutz (Zuordnungsart 1) bei 400 V
125 A gG/gL
Bemessungsdaten Kurzschlussschutz (Zuordnungsart 1) bei 690 V
80 A gG/gL
Bemessungsdaten Kurzschlussschutz (Zuordnungsart 2) bei 400 V
16 A gG/gL
Bemessungsdaten Kurzschlussschutz (Zuordnungsart 2) bei 690 V
50 A gG/gL
Zweckbestimmung von Entladungslampen mit Vorschaltgerät
79 A (480V 60Hz 3-phasig, 277V 60Hz 1-phasig)
79 A (600V 60Hz 3-phasig, 347V 60Hz 1-phasig)
Zweckbestimmung der Aufzugssteuerung
7,5 PS, 200 V 60 Hz 3-phasig, (UL/CSA)
25,3 A, 200 V 60 Hz 3-phasig, (UL/CSA)
10 PS, 240 V 60 Hz 3-phasig, (UL/CSA)
34 A, 480 V 60 Hz 3-phasig, (UL/CSA)
25 PS, 480 V 60 Hz 3-phasig, (UL/CSA)
30 PS, 600 V 60 Hz 3-phasig, (UL/CSA)
28 A, 240 V 60 Hz 3-phasig, (UL/CSA)
32 A, 600 V 60 Hz 3-phasig, (UL/CSA)
Zweckbestimmung der Widerstandslufterwärmung
79 A, 480 V 60 Hz 3-phasig, 277 V 60 Hz 1-phasig, (UL/CSA)
79 A, 600 V 60 Hz 3-phasig, 347 V 60 Hz 1-phasig, (UL/CSA)
Zweckbestimmung von Wolframglühlampen
74 A, 600 V 60 Hz 3-phasig, 347 V 60 Hz 1-phasig, (UL/CSA)
74 A, 480 V 60 Hz 3-phasig, 277 V 60 Hz 1-phasig, (UL/CSA)
Konvention. therm. Strom ith b. 40°C (3-polig, off.)
63 A
Konvention. therm. Strom ith b. 50°C (3-polig, off.)
60 A
Konvention. therm. Strom ith b. 60°C (3-polig, off.)
54 A
Bemess.betriebsleistg bei AC-3, 440V, 50Hz
25 kW
Bemessungsbetriebsleistung bei AC-3, 500 V, 50 Hz
28 kW
Bemessungsbetriebsleistung bei AC-3, 690 V, 50 Hz
23 kW
Betätigungsspannung
RDC 24: 24 - 27 V DC
Höhe
Max. 2000 m
Betriebsspannung bei AC 50 Hz – min.
230 V
Betriebsspannung bei AC 50 Hz – max.
690 V
Betriebsspannung bei AC 60 Hz – min.
230 V
Betriebsspannung bei AC 60 Hz – max.
690 V
Betriebsspannung bei DC – min.
24 V
Betriebsspannung bei DC – max.
27 V

ETIM for 109869 Niederspannungsschaltgeräte (EC000066)
Merkmal Wert
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 0 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 0 V
Bemessungssteuerspeisespannung DC (EF003980) 24 V
Spannungsart zur Betätigung (EF008242) DC
Anzahl der Öffner als Hauptkontakte (EF001375) 0
Anzahl der Schließer als Hauptkontakte (EF001374) 4
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Betriebsspannung AC 50 Hz (EF008206) 230 V
Betriebsspannung AC 60 Hz (EF008207) 230 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V (EF001393) 63 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V (EF001392) 40 A
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 18.5 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V (EF008495) 25 A
Bemessungsbetriebsleistung bei AC-4, 400 V (EF008496) 12 kW
Bemessungsbetriebsleistung NEMA (EF011960) 22 kW
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Geeignet für Reiheneinbau (EF001126) Nein
Breite (EF000008) 74 mm
Höhe (EF000040) 115 mm
Tiefe (EF000049) 132 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILMP63(RDC24) Y7-109869 109869 ES_109869.pdf 2 Mbytes DILMP63(RDC24) Y7-109869 109869 ES_109869.pdf

Bewertungen (0) ▲

Es gibt keine Produktbewertungenvor.

Bewertung abgeben
Bewertung abgeben
Formular verstecken
Wertung:
Name:
E-Mail :
Betreff:
Text:
Haben Sie dieses Produkt empfehlen zu kaufen?
  Captcha
  Bewertung abgeben

Aktuelle Bewertungen unserer Kunden

Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
