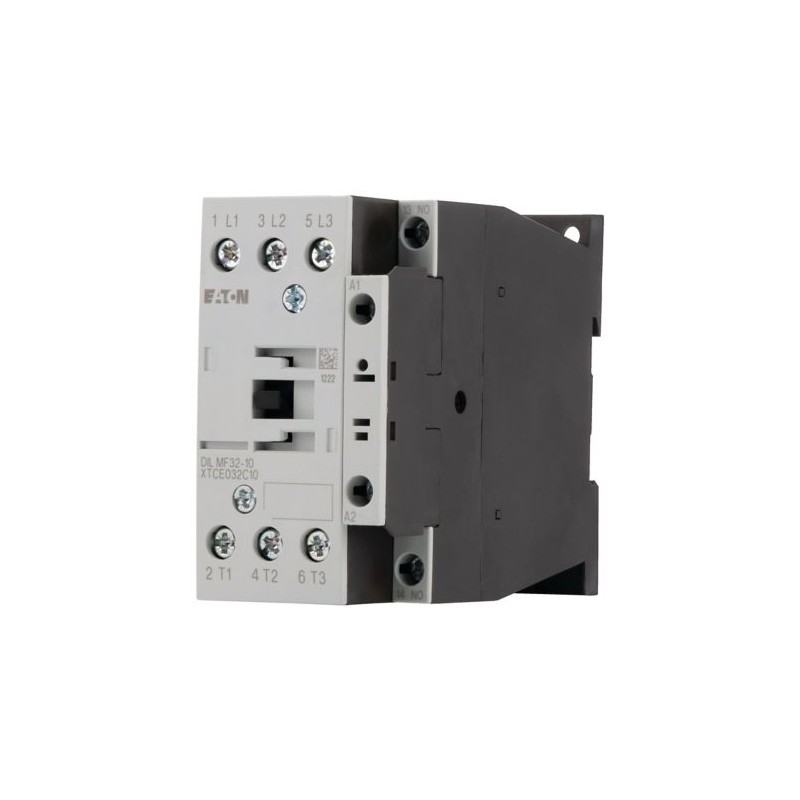

Vergrößern Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

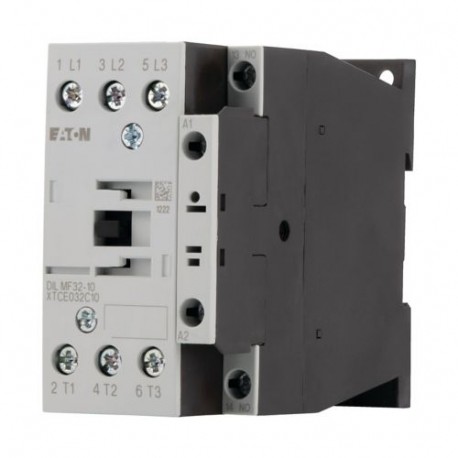

DILMP32-10(RDC24) 109811 Y7-109811 EATON ELECTRIC Leistungsschütz, 4-polig + 1 Schließer, 32 A/AC1, DC-betät..

Name: DILMP32-10(RDC24) 109811 Y7-109811 EATON ELECTRIC Leistungsschütz, 4-polig + 1 Schließer, 32 A/AC1, DC-betät..
Brand: EATON-MOELLER
SKU: ETN109811
Price: 93.44 EUR
Availability: InStock

0/5 - 0 Opiniones

Artikel-Nr.: DILMP32-10(RDC24)

Code: 109811

Katalog-Zahl: Y7-109811

Hersteller: EATON-MOELLER

Beschreibung:

Leistungsschütz, 4-polig + 1 Schließer, 32 A/AC1, DC-betätigt

DILMP32-10 (RDC24)

Eaton Moeller® series DILMP Leistungsschütz, 4-polig, Gleichstrombetätigung, Ohmsche Last (AC-1): 32 A, 1 S, RDC 24: 24 - 27 V DC, Schraubklemmen

Schütz, Anwendung: Schütze für 4-polige elektrische Verbraucher, Schütze bis 200 A, 4-polig, Einsatzart: AC-1: Nicht-induktive oder schwach induktive Lasten, Widerstandsöfen, NAC-3: Normale AC-Induktionsmotoren: Anlaufen, Abschalten während des Betriebs, Anschlusstechnik: Schraubklemmen, Polzahl: 4-polig, 380 V 400 V: Ie= 18 A, konventioneller thermischer Freiluftstrom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 32 A, geschlossen: Ith= 27 A, konventioneller Freiluft-Wärmestrom, 1-polig offen: Ith= 84 A, geschlossen: Ith= 76 A, 220 V 230 V: P= 5 kW, 380 V 400 V: P= 7,5 kW, 660 V 690 V: P= 11 kW, Kontakte N/O = Schließer: 1 S/O , Anleitung: Kontakte nach EN 50 012., integrierte Entstörschaltung in der Betätigungselektronik, Spannung AC/DC: DC-Betrieb

Mehr Infos

Kategorien
Niederspannungsschaltgeräte > Leistungsschütz zum Schalten von Wechselstrom

Schütze bis 170A

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Garantie, Reparatur, Umtausch.

Gesamtpreis: $113.20

Stückpreis: $113.20

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Zusätzliche Rabatte für registrierte Kunden. Login oder Registrieren und Preise werden aktualisiert.

Preis berechnen nach der Menge

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

ANGESEHENE ARTIKEL

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲

Allgemeine Spezifikation

Produktname

Eaton Moeller® series DILMP 4-poliger Leistungsschütz

Katalognummer

109811

Produkt Länge/Tiefe

97 mm

Produkthöhe

85 mm

Produktbreite

58 mm

Produktgewicht

0.6 kg

Zertifikat(e)

VDE 0660
UL Category Control No.: NLDX
CE
UL 60947-4-1
UL
CSA Class No.: 2411-03, 3211-04
CSA File No.: 012528
IEC/EN 60947-4-1
CSA-C22.2 No. 60947-4-1-14
UL File No.: E29096
IEC/EN 60947
CSA

Kataloghinweise

Auch gemäß AC-3e getestet.

EAN

4015081093830

Modellcode

DILMP32-10(RDC24)

Features Functions

Ausstattung:

Schutzbeschaltung in der Betätigungselektronik

Anzahl der Pole

4-polig

General

Anwendung

Leistungsschütze für 4-polige Stromverbraucher

Schutzart

IP00

Lebensdauer, mechanisch

10.000.000 Schaltvorgänge (AC-betätigt)
10.000.000 Schaltvorgänge (DC-betätigt)

Betriebsfrequenz

5000 mechanische Schaltspiele/h (AC-betätigt)
5000 mechanische Schaltspiele/h (DC-betätigt)

Überspannungskategorie

III

Verschmutzungsgrad

Produktkategorie

Schütze

Schutz

Finger- und handrückensicher, Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)

Bemessungsstoßspannungsfestigkeit (Uimp)

8000 V AC

Reststrom

1 mA (bei Ansteuerung von A1 - A2 aus der Elektronik bei 0-Signal)

Widerstand je Pol

2.7 mΩ

Betriebsklasse

AC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten
AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen

Spannungsart

Gleichstrom

Ambient conditions, mechanical

Schockfestigkeit

10 g, S Hauptkontakt, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms
7 g, S Hilfskontakt, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms
5 g, Ö Hilfskontakt, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms

Climatic environmental conditions

Höhe

Max. 2000 m

Umgebungsbetriebstemperatur – min

-25 °C

Umgebungsbetriebstemperatur – max

60 °C

Umgebungsbetriebstemperatur (gekapselt) – min

25 °C

Umgebungsbetriebstemperatur (gekapselt) – max

40 °C

Umgebungstemperatur Lagerung - min

40 °C

Umgebungstemperatur Lagerung - max

80 °C

Klimafestigkeit

Feuchte Wärme, konstant, nach IEC 60068-2-3
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Terminal capacities

Anschlusskapazität (freindrähtig mit Aderendhülse)

1 x (0,75 - 1,5) mm²
2 x (0,75 - 1,5) mm²

Anschlusskapazität (feindrähtig)

1 x (0,75 - 2,5) mm²
2 x (0,75 - 2,5) mm²

Anschlusskapazität (fest)

1 x (0,75 - 16) mm², Hauptleiter
2 x (0,75 - 10) mm², Hauptleiter
1 x (0,75 - 4) mm², Steuerstromleitungen
2 x (0,75 - 2,5) mm², Steuerstromleitungen
1 x (0,75 - 2,5) mm²

Anschlusskapazität (ein-/mehrdrähtig AWG)

18 - 6, Hauptleiter
18 - 14, Steuerstromleitungen

Anschlusskap. (mehrdräht.)

1 x 16 mm², Hauptleiter

Abisolierlänge (Hauptleiter)

10 mm

Abisolierlänge (Hilfsleiter)

10 mm

Schr-Grö

M5, Anschlussschraube, Hauptleiter
M3,5, Anschlussschraube, Steuerstromleitungen

Schraubendrehergröße

0,8 x 5,5/1 x 6 mm, Anschlussschraube, Schlitzschraubendreher
2, Anschlussschraube, Pozidriv-Schraubendreher

Anzugsdrehmoment

3 Nm, Schraubklemmen, Hauptleiter
1,2 Nm, Schraubklemmen, Steuerstromleitungen

Electrical rating

Bemessungsausschaltvermögen bei 220/230 V

180 A

Bemessungsausschaltvermögen bei 380/400 V

180 A

Bemessungsausschaltvermögen bei 500 V

180 A

Bemessungsausschaltvermögen bei 660/690 V

120 A

Bemessungsbetriebsstrom (le) bei AC-1, 380 V, 400 V, 415 V

32 A

Bemessungsbetriebsstrom (le) bei AC-3, 220 V, 230 V, 240 V

18 A

Bemessungsbetriebsstrom (le) bei AC-3, 380 V, 400 V, 415 V

18 A

Bemessungsbetriebsstrom (le) bei AC-3, 440 V

18 A

Bemessungsbetriebsstrom (le) bei AC-3, 500 V

18 A

Bemessungsbetriebsstrom (le) bei AC-3, 660 V, 690 V

12 A

Bemessungsbetriebsstrom (le) bei DC-1, 60 V

32 A

Bemessungsbetriebsstrom (le) bei DC-1, 110 V

32 A

Bemessungsbetriebsstrom (le) bei DC-1, 220 V

32 A

Bemessungsisolationsspan. (Ui)

690 V

Bemessungseinschaltvermögen bis 690 V (cos Phi zu IEC/EN 60947)

238 A

Bemessungsbetriebsleistung bei AC-1, 220/230 V, 50 Hz

12 kW

Bemessungsbetriebsleistung bei AC-1, 240 V, 50 Hz

13 kW

Bemessungsbetriebsleistung bei AC-1, 380/400 V, 50 Hz

20 kW

Bem.betriebsleistg bei AC-1, 415 V, 50 Hz

22 kW

Bemessungsbetriebsleistung bei AC-1, 440 V, 50 Hz

23 kW

Bem.betriebsleistg bei AC-1, 500 V, 50 Hz

26 kW

Bemessungsbetriebsleistung bei AC-1, 690 V, 50 Hz

35 kW

Bem.betriebsleistg bei AC-3, 240 V, 50 Hz

5.5 kW

Bemessungsbetriebsleistung bei AC-3, 380/400 V, 50 Hz

7.5 kW

Bem.betriebsleistg bei AC-3, 415 V, 50 Hz

10 kW

Bemess.betriebsleistg bei AC-3, 440V, 50Hz

10.5 kW

Bemessungsbetriebsleistung bei AC-3, 500 V, 50 Hz

12 kW

Bemessungsbetriebsleistung bei AC-3, 690 V, 50 Hz

11 kW

Bemessungsbetriebsspannung (Ue) bei AC - max

690 V

Short-circuit rating

Bemess.kurzschlussstrom (einf. Bemess.)

125 A max. CB, SCCR (UL/CSA)
125 A max. Sicherung, SCCR (UL/CSA)
5 kA, SCCR (UL/CSA)

Bemessungskurzschlussstrom (hoher Fehlerstrom bei 480 V)

10/100 kA, Sicherung, SCCR (UL/CSA)
10/65 kA, CB, SCCR (UL/CSA)
125/70 A, Klasse J, max. Sicherung, SCCR (UL/CSA)
50/32 A, max. CB, SCCR (UL/CSA)

Bemessungskurzschlussstrom (hoher Fehlerstrom bei 600 V)

125/100 A, Klasse J, max. Sicherung, SCCR (UL/CSA)
50/32 A, max. CB, SCCR (UL/CSA)
10/100 kA, Sicherung, SCCR (UL/CSA)
10/22 kA, CB, SCCR (UL/CSA)

Bemessungsdaten Kurzschlussschutz (Zuordnungsart 1) bei 400 V

16 A gG/gL

Bemessungsdaten Kurzschlussschutz (Zuordnungsart 1) bei 690 V

16 A gG/gL

Bemessungsdaten Kurzschlussschutz (Zuordnungsart 2) bei 400 V

35 A gG/gL

Bemessungsdaten Kurzschlussschutz (Zuordnungsart 2) bei 690 V

35 A gG/gL

Conventional thermal current Ith

Konvention. therm. Strom ith (1-polig, gekaps.)

76 A

Konvention. therm. Strom ith (3-polig, gekaps.)

27 A

Konvention. therm. Strom ith b. 55°C (3-polig, off.)

29 A

Konvention. therm. Strom ith der Hptkontakte (1-polig, offen)

84 A

Switching capacity

Schaltvermögen (Hauptkontakte, allgemeine Anwendung)

40 A, Maximale Bemessungsbetriebsleistung (UL/CSA)

Schaltvermögen (Hilfskontakte, allgemeine Anwendung)

10 A, 600 VAC, (UL/CSA)
1 A, 250 VDC, (UL/CSA)

Schaltvermögen (Hilfskontakte, Steuerzyklus)

P300, DC-betätigt (UL/CSA)
A600, AC-betätigt (UL/CSA)

Magnet system

Lichtbogenzeit

10 ms

Abfallspannung

0,2 - 0,6 x UC, DC-betätigt

Einschaltdauer

100%

Anzugsspannung

0,7 - 1,2 V DC x Uc
0,85 - 1,1 V AC/DC x Us

Leistungsaufnahme (Anzug) bei DC

12 W

Leistungsaufnahme (Halteleistung) bei DC

0.9 W

Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min

0 V

Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max

0 V

Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min

0 V

Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max

0 V

Bemessungssteuerspeisespannung (Us) bei DC - min

24 V

Bemessungssteuerspeisespannung (Us) bei DC - max

27 V

Schaltzeit (DC-betätigt, Schließer, Schließzeit) - max

47 ms

Schaltzeit (DC-betätigt, Schließer, Öffnungszeit) - max

30 ms

Motor rating

Zugeor. Motorleist. b. 115/120 V, 60 Hz, 1-phasig

2 HP

Zugeordnete Motorleistung bei 200/208 V, 60 Hz, 3-phasig

7.5 HP

Zugeordnete Motorleistung bei 230/240 V, 60 Hz, 1-phasig

5 HP

Zugeor. Motorleist. b. 230/240 V, 60 Hz, 3-phasig

10 HP

Zugeordnete Motorleistung bei 460/480 V, 60 Hz, 3-phasig

15 HP

Zugeordnete Motorleistung bei 575/600 V, 60 Hzm 3-phasig

20 HP

Communication

Verbindung

Schraubklemmen

Anbindung an SmartWire-DT

In Verbindung mit DIL-SWD SmartWire DT Schützmodul
Ja

Contacts

Anzahl der Kontakte (Schließer)

Anzahl der Hilfskontakte (Öffner)

Anzahl Hilfskontakte (Schließer)

Safety

Sichere Trng

440 V AC, Zwischen den Kontakten, Entspricht EN 61140
440 V AC, Zwischen Spule und Kontakten, Entspricht EN 61140

Special purpose ratings

Zweckbestimmung von Entladungslampen mit Vorschaltgerät

40 A (480V 60Hz 3-phasig, 277V 60Hz 1-phasig)
40 A (600V 60Hz 3-phasig, 347V 60Hz 1-phasig)

Zweckbestimmung der festgelegten Anwendung

25 A, FLA 480 V 60 Hz 3-phasig, 100.000 Zyklen gemäß UL 1995, (UL/CSA)
150 A, LRA 480 V 60 Hz 3-phasig, 100.000 Zyklen gemäß UL 1995, (UL/CSA)

Zweckbestimmung der Aufzugssteuerung

5 PS, 240 V 60 Hz 3-phasig, (UL/CSA)
10 PS, 480 V 60 Hz 3-phasig, (UL/CSA)
3 PS, 200 V 60 Hz 3-phasig, (UL/CSA)
17 A, 600 V 60 Hz 3-phasig, (UL/CSA)
14 A, 480 V 60 Hz 3-phasig, (UL/CSA)
15,2 A, 240 V 60 Hz 3-phasig, (UL/CSA)
11 A, 200 V 60 Hz 3-phasig, (UL/CSA)
15 PS, 600 V 60 Hz 3-phasig, (UL/CSA)

Zweckbestimmung der Kühlsteuerung (nur CSA)

40 A, FLA 480 V 60 Hz 3-phasig; (CSA)
30 A, FLA 600 V 60 Hz 3-phasig; (CSA)
240 A, LRA 480 V 60 Hz 3-phasig; (CSA)
180 A, LRA 600 V 60 Hz 3-phasig; (CSA)

Zweckbestimmung der Widerstandslufterwärmung

40 A, 480 V 60 Hz 3-phasig, 277 V 60 Hz 1-phasig, (UL/CSA)
40 A, 600 V 60 Hz 3-phasig, 347 V 60 Hz 1-phasig, (UL/CSA)

Zweckbestimmung von Wolframglühlampen

40 A, 480 V 60 Hz 3-phasig, 277 V 60 Hz 1-phasig, (UL/CSA)
40 A, 600 V 60 Hz 3-phasig, 347 V 60 Hz 1-phasig, (UL/CSA)

Design verification

Geräteverlustleistung, stromabhängig pvid

6.6 W

Verlustleistungskapazität Pdiss

0 W

Verlustleistung pro Pol, stromabhängig, Pvid

2.2 W

Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)

32 A

Statische Verlustleistung, stromunabhängig PVS

0.9 W

10.2.2 Korrosionsbeständigkeit
