IZMX40H3-P20W
149849
EATON-MOELLER
1

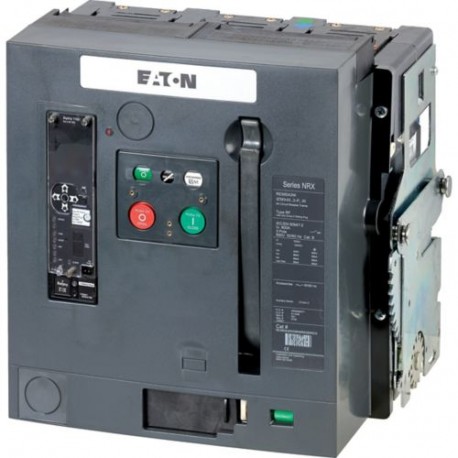

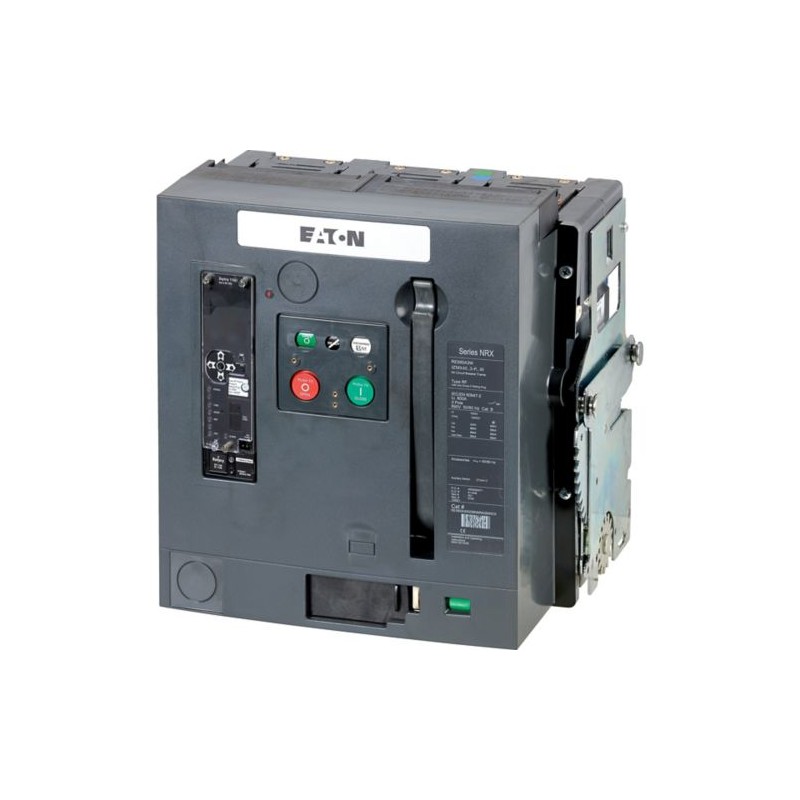

Leistungsschalter, 3p, 2000A, Einschub
Home > EATON - MOELLER
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Sortiment | Offene Leistungsschalter/Lasttrennschalter | ||
Sortiment | Offener Leistungsschalter | ||
Strombereich | bis 4000 A | ||
Schutzfunktion | Professionalschutz | ||
Einbautechnik | Ausfahrtechnik | ||
Kassette muss separat bestellt werden. | |||
Externes Spannungsmessmodul IZMX-DTP-PTM erforderlich | |||
Baugröße | IZMX40 | ||
Auslösetechnik | Elektronischer Auslöser | ||
Norm/Zulassung | IEC | ||
Polzahl | 3-polig | ||
Schutzart | IP20, IP55 mit Schutzhaube, Türdichtungsrahmen IP41 | ||
geeignet für Zonenselektivität geeignet für Kommunikation mit integrierter Systemüberwachung mit integrieter Testmöglichkeit mit grafischem LCD-Farbdisplay optional nachrüstbar mit umfangreichem Zubehör | |||
Bemessungsstrom = Bemessungsdauerstrom | In = Iu | A | 2000 |
bis 440 V 50/60 Hz | Icu | kA | 105 |
bis 440 V 50/60 Hz | Ics | kA | 105 |
Überlastauslöser min. | Ir | A | 1000 |
Überlastauslöser max. | Ir | A | 2000 |
unverzögert | Ii = In x … | 2 - 12, OFF | |
verzögert | Isd = Ir x … | 2 - 10 |
Allgemeines | |||
Normen und Bestimmungen | IEC/EN 60947 | ||
Umgebungstemperatur | |||
Lagerung | ϑ | °C | -40 - +70 (Geräte mit LCD-Display -20 - +70) |
Betrieb (offen) | °C | -25 - +70 (Geräte mit LCD-Display -20 - +70) | |
Einbaulage | |||
Gebrauchskategorie | B | ||
Schutzart | IP20, IP55 mit Schutzhaube, Türdichtungsrahmen IP41 | ||
Energie-Einspeiserichtung | beliebig | ||
Hauptstrombahnen | |||
Bemessungsstrom = Bemessungsdauerstrom | In = Iu | A | 2000 |
Bemessungsdauerstrom bei 50 °C | Iu | A | 2000 |
Bemessungsdauerstrom bei 60 °C | Iu | A | 2000 |
Bemessungsdauerstrom bei 70 °C | Iu | A | 75 |
Bemessungsstoßspannungsfestigkeit | Uimp | V AC | 12000 |
Bemessungsbetriebsspannung | Ue | V AC | 690 |
Einsatz in IT-Netz bis U = 440 V | IIT | kA | 57.6 |
Überspannungskategorie/Verschmutzungsgrad | III/3 | ||
Bemessungsisolationsspannung | Ui | V | 1000 |
Schaltvermögen | |||
Bemessungskurzschlusseinschaltvermögen | Icm | ||
bis 440 V 50/60 Hz | Icm | kA | 231 |
bis 690 V 50/60 Hz | Icm | kA | 166 |
Bemessungskurzzeitstromfestigkeit 50/60 Hz | |||
t = 1 s | Icw | kA | 85 |
t = 3 s | Icw | kA | 66 |
Bemessungskurzschlussausschaltvermögen Icn | Icn | ||
IEC/EN 60947 Schaltfolge Icu O-t-CO | |||
bis 240 V 50/60 Hz | Icu | kA | 105 |
bis 440 V 50/60 Hz | Icu | kA | 105 |
bis 690 V 50/60 Hz | Icu | kA | 75 |
IEC/EN 60947 Schaltfolge Ics O-t-CO-t-CO | |||
bis 240 V 50/60 Hz | Ics | kA | 105 |
bis 440 V 50/60 Hz | Ics | kA | 105 |
bis 690 V 50/60 Hz | Ics | kA | 75 |
Schaltzeiten | |||
Einschaltzeit über Einschaltspule | ms | 35 | |
Gesamtausschaltzeit über Arbeitsstromauslöser | ms | 22 | |
Gesamtausschaltzeit über Unterspannungsauslösser | ms | 37 | |
Gesamtausschaltzeit bei unverzögerter Kurzschlussauslösung (bis zur völligen Lichtbogenlöschung) | ms | ≦ 45 | |
maximale Schalthäufigkeit | Schaltspiele/h | 60 | |
Verlustleistung bei Bemessungsstrom In | |||
Ausfahrtechnik (Schalter mit Kassette) | W | 220 | |
Gewicht | |||
Ausfahrtechnik | |||
3‐polig | kg | 70 | |
4‐polig | kg | 86 | |
Leerkassette | |||
3‐polig | kg | 27 | |
4-polig | kg | 35 | |
Anschlussquerschnitte | |||
Cu-Schiene | |||
Ausfahrtechnik | |||
schwarz | mm | 2 x 80 x 10 | |
Es handelt sich hierbei um Werte, die in eigenen Anlagen verwendet werden. Die Werte sind abhängig von der Temperatur, die um den Schalter herrscht und wird beeinflusst durch die Umgebungstemperatur, der Schutzart (IP), die Einbauhöhe, die Schottung und ggf. Fremdbelüftung. Dadurch kann je nach individueller Anlagenkonzeption ein "Derating" ergeben, welches durch eine Querschnittserhöhung dann wieder kompensiert werden kann. Genauen Aufschluss ergeben Erwärmungsprüfungen in der individuellen Schaltanlage. | |||
Zulässiger Dauerstrom für Leistungsschalter, die bei unterschiedlichen Temperaturen innerhalb einer Schaltanlage eingesetzt werden. Die zu erwartenden Innentemperaturen können gemäß den einschlägigen IEC‐Vorschriften abgeschätzt werden. | |||
Hinweise | Externes Spannungsmessmodul IZMX-DTP-PTM erforderlich |
Niederspannungsschaltgeräte (EG000017) / Leistungsschalter für Trafo-, Generator- und Anlagenschutz (EC000228) | |||
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Leistungsschalter, Leistungstrennschalter (NS) / Leistungsschalter für Trafo-, Generator- und Anlagenschutz (ecl@ss8-27-37-04-09 [AJZ716009]) | |||
Bemessungsdauerstrom Iu | A | 2000 | |
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz | kA | 105 | |
Einstellbereich Überlastauslöser | A | 1000 - 2000 | |
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers | A | 4000 - 20000 | |
Einstellbereich des unverzögerten Kurzschlussauslösers | A | 4000 - 24000 | |
Integrierter Erdschlussschutz | nein | ||
Anschlussart Hauptstromkreis | Schienenanschluss | ||
Gerätebauart | Einbaugerät Einschubtechnik | ||
Geeignet für Hutschienenmontage | nein | ||
Anzahl der Hilfskontakte als Öffner | 0 | ||
Anzahl der Hilfskontakte als Schließer | 0 | ||
Anzahl der Hilfskontakte als Wechsler | 2 | ||
Ausgelöstmelder vorhanden | ja | ||
Mit Unterspannungsauslöser | nein | ||
Polzahl | 3 | ||
Position des Anschlusses für Hauptstromkreis | rückseitiger Anschluss | ||
Ausführung des Betätigungselements | Drucktaster | ||
Motorantrieb optional | ja | ||
Motorantrieb integriert | nein | ||
Schutzart (IP) | IP20 |
