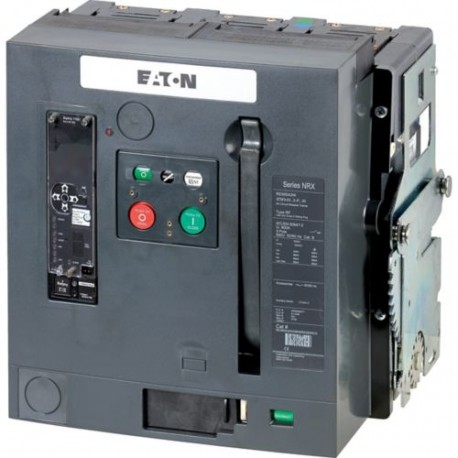

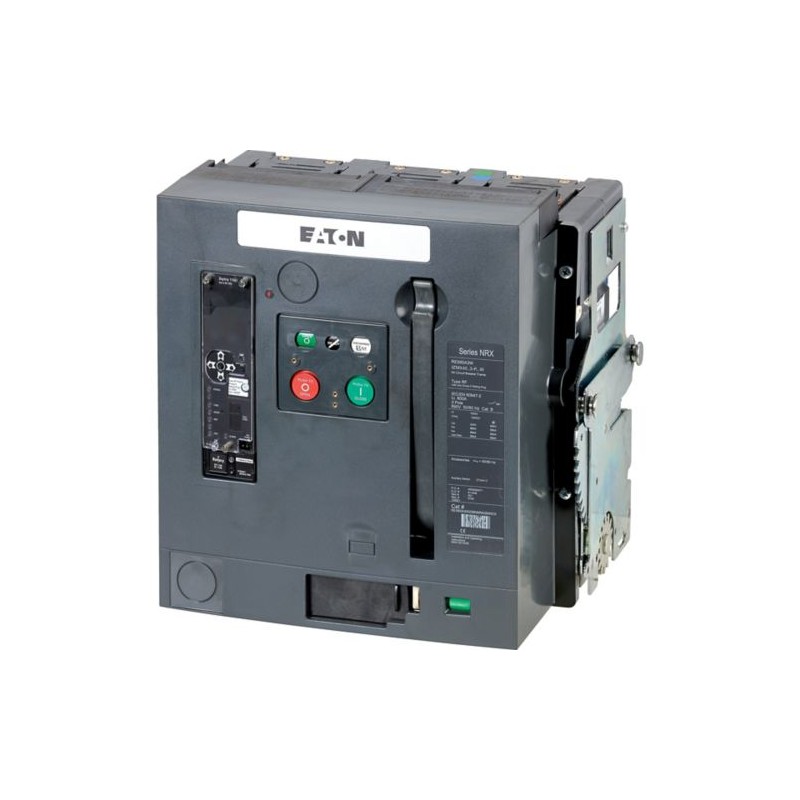

IZMX40H3-P20W 149849 EATON ELECTRIC Interruttore automatico di potenza, 3p, 2000 A, AF Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

IZMX40H3-P20W 149849 EATON ELECTRIC Interruttore automatico di potenza, 3p, 2000 A, AF

IZMX40H3-P20W

149849

EATON-MOELLER

Interruttore automatico di potenza, 3p, 2000 A, AF

Interruttore automatico IZMX40 (Interruttori automatici in aria/interruttori-sezionatori), 3 poli, Campo di corrente: fino a 4000 A, Corrente nominale = corrente nominale ininterrotta ( In = Iu): 2000 A, fino a 440 V 50/60 Hz ( Icu): 105 kA, fino a 440 V 50/60 Hz ( Ics): 105 kA, Sganciatore di sovraccarico, min.( Ir): 1000 A, Sganciatore di sovraccarico, max.( Ir): 2000 A, Tipo di installazione: Rimovibile, Standard/Approvazione: IEC, Funzione di protezione: Protezione professionale

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti

Home > EATON - MOELLER

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Programma di fornitura
Assortimento
 Interruttore aperto/interruttore di potenza
Assortimento
 Interruttore aperto
Portata
 Fino a 4000 A
Funzione di protezione
 Protezione professionale
Tecnica di installazione
 Tecnica di estrazione
La parte fissa deve essere ordinata separatamente.
Modulo esterno di misurazione tensione IZMX-DTP-PTM necessario
Grandezza
 IZMX40
Tecnica di sgancio
 Sganciatore elettronico
Norma/Approvazione
 IEC
Numero di poli
 A 3 poli
Grado di protezione
 IP20, IP55 con calotta di protezione, cornice porta IP41
adatto per selettività di zona
adatto per la comunicazione
con monitoraggio sistema integrato
con possibilità di test integrata
con display LCD grafico a colori
equipaggiabile successivamente con un'ampia gamma di accessori
Corrente nominale = corrente nominale ininterrotta
 In= Iu A 2000
fino a 440 V 50/60 Hz
 Icu kA 105
fino a 440 V 50/60 Hz
 Ics kA 105
Sganciatore termico min.
 Ir A 1000
Sganciatore termico max.
 Ir A 2000
senza ritardo
 Ii= Inx … 2 - 12, OFF
con ritardo
 Isd= Irx … 2 - 10
Dati tecnici
Generalità
Conformità alle norme
 IEC/EN 60947
Temperatura ambiente
Stoccaggio
 ϑ °C -40 - +70 ((apparecchi con display LCD -20 - +70)
Funzionamento (a giorno)
 °C -25 - +70 ((apparecchi con display LCD -20 - +70)
Posizione di montaggio
Categoria d'uso
 b
Grado di protezione
 IP20, IP55 con calotta di protezione, cornice porta IP41
Senso di alimentazione
 A piacere
Circuito principale
Corrente nominale = corrente nominale ininterrotta
 In= Iu A 2000
Corrente nominale ininterrotta a 50 ℃
 Iu A 2000
Corrente nominale ininterrotta a 60 ℃
 Iu A 2000
Corrente nominale ininterrotta a 70 ℃
 Iu A 75
Tensione nominale di tenuta ad impulso
 Uimp V AC 12000
Tensione nominale di impiego
 Ue V AC 690
Impiego in rete IT fino aU= 440 V
 IIT kA 57.6
Categoria di sovratensione/grado di inquinamento
 III/3
Tensione nominale di isolamento
 Ui V 1000
Potere d'interruzione
Potere nominale di chiusura sotto corto circuito
 Icm
fino a 440 V 50/60 Hz
 Icm kA 231
fino a 690 V 50/60 Hz
 Icm kA 166
Corrente nominale di breve durata ammissibile 50/60 Hz
t = 1 s
 Icw kA 85
t = 3 s
 Icw kA 66
Potere nominale di interruzione sotto cortocircuito Icn
 Icn
IcuIEC/EN 60947 sequenza di commutazione O-t-CO
fino a 240 V 50/60 Hz
 Icu kA 105
fino a 440 V 50/60 Hz
 Icu kA 105
fino a 690 V 50/60 Hz
 Icu kA 75
IcsIEC/EN 60947 sequenza di commutazione O-t-CO-t-CO
fino a 240 V 50/60 Hz
 Ics kA 105
fino a 440 V 50/60 Hz
 Ics kA 105
fino a 690 V 50/60 Hz
 Ics kA 75
Tempi di commutazione
Tempo di inserzione tramite bobina di inserzione
 ms 35
Tempo di disinserzione totale tramite sganciatore a lancio di corrente
 ms 22
Tempo di disinserzione totale tramite sganciatore di minima tensione
 ms 37
Tempo di disinserzione totale con sgancio magnetico istantaneo (fino a estinzione completa dell'arco)
 ms 45
Frequenza di manovra massima
 Manovre/h 60
Dissipazione con corrente nominale Incon carico simmetrico a 3 fasi
Tecnica estraibile (interruttore con parte fissa)
 W 220
Peso
tecnica estraibile
a 3 poli
 kg 70
a 4 poli
 kg 86
Parte fissa vuota
a 3 poli
 kg 27
a 4 polo
 kg 35
Sezioni di collegamento
Sbarra in Cu
Tecnica estraibile
nero
 mm 2 x 80 x 10
Si tratta in questo caso di valori utilizzati in impianti propri. Tali valori dipendono dalla temperatura presente intorno all'interruttore e sono influenzati dalla temperatura ambiente, dal grado di protezione (IP), dall'altezza di montaggio, dalla compartimentazione ed eventualmente dall'aerazione esterna. A seconda del tipo di impianto può risultare un "declassamento" che può essere compensato aumentando la sezione. Le prove di riscaldamento condotte nei singoli quadri elettrici forniscono informazioni precise.


Corrente ininterrotta ammessa per interruttori automatici, utilizzati in caso di variazioni di temperatura all'interno degli impianti di comando. Le temperature interne possono essere stimate in base alle norme IEC applicabili.
Note
 Modulo esterno di misurazione tensione IZMX-DTP-PTM necessario
Dati tecnici secondo ETIM 5.0
Low-voltage industrial components (EG000017) / Power circuit-breaker for trafo/generator/installation prot. (EC000228)
Tecnica di ar., elettr., energia, tecn. di comm., rete e proc. di conduttura / Tecnologia di commutazione a bassa tensione / Interruttori di potenza (NS, < 1 cV) / Interruttore di potenza per trasf., generat. e protez. impianti (ecl@ss8-27-37-04-09 [AJZ716009])
Rated permanent current Iu
 A 2000
Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
 kA 105
Setting range overload protector
 A 1000 - 2000
Adjustment range short-term delayed short-circuit release
 A 4000 - 20000
Adjustment range undelayed short-circuit release
 A 4000 - 24000
Integrated earth fault protection
 No
Connection type main current circuit
 Rail connection
Device construction
 Built-in device slide-in technique
Suitable for DIN rail (top hat rail) mounting
 No
Number of auxiliary contacts as normally closed contact
 0
Number of auxiliary contacts as normally open contact
 0
Number of auxiliary contacts as change-over contact
 2
Switched-off indicator available
 Yes
With under voltage release
 No
Number of poles
 3
Position of connection for main current circuit
 Back connection
Type of control element
 Push button
Motor drive optional
 Yes
Motor drive integrated
 No
Degree of protection (IP)
 IP20

ETIM for 149849 Apparecchi elettrici a bassa tensione (EC000228)
Caratteristica Valore
corrente permanente nominale Iu (EF001389) 2000 A
corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048) 105 kA
campo di corrente dell'interruttore di sovraccarico (EF002336) 1000 A
intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) 4000 A
intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) 4000 A
protezione dalle dispersioni a terra integrata (EF007296) No
tipo di collegamento circuito elettrico principale (EF006819) collegamento su guida
adatto per montaggio su guida a cappello (EF007250) No
montaggio su guida a DIN opzionale (EF008904) No
numero di contatti ausiliari, contatti di riposo (EF001377) 0
numero di contatti ausiliari, contatti di chiusura (EF001376) 0
numero di contatti ausiliari, invertitori (EF003531) 2
con segnalatore di intervento presente (EF007006) Sì
con sganciatore di minima tensione integrato (EF001390) No
numero di poli (EF001391) 3
posizione del collegamento per circuito elettrico principale (EF006671) dietro
tipo di elemento di azionamento (EF006976) contatto a pressione
apparecchio completo con unità di sicurezza (EF008906) No
azionamento a motore integrato (EF006697) No
azionamento a motore opzionale (EF007386) Sì
grado di protezione (IP) (EF005474) IP20
