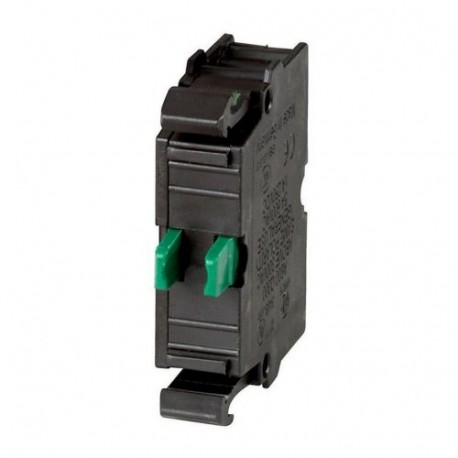

M22-K10 216376 Y7-216376 EATON ELECTRIC Élément de contact, 1 s, fixation par l'avant, 6. circuit électrique.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

M22-K10 216376 Y7-216376 EATON ELECTRIC Élément de contact, 1 s, fixation par l'avant, 6. circuit électrique..

M22-K10

216376

Y7-216376

EATON-MOELLER

Élément de contact, 1 s, fixation par l'avant, 6. circuit électrique, borne à boulon

Élément de contact; 1 N ; avant le Montage; Connexion à vis

Eaton Moeller® series M22 Contact element, Screw terminals, Front fixing, 1 N/O, 24 V 3 A, 220 V 230 V 240 V 6 A M22-K10

Elément de contact, Norme/Homologation : UL/CSA, IEC, Dimensions de la construction : NZM1/2/3/4, Technique de connexion : Bornes à vis, Fixation : Fixation frontale, Contacts N/O = Normalement ouvert : 1 N/O, Degré de protection : IP20, Raccordement à SmartWire-DT : non, Type de raccordement : Contact simple, Description du contact auxiliaire indicateur de déclenchement HIA : Indication générale de déclenchement '+', en cas de déclenchement par déclenchement par débrayage, déclenchement de surcharge, déclenchement de court-circuit ou par le déclenchement du courant résiduel dû au courant résiduel., Peut être utilisé avec les disjoncteurs NZM1, 2, 3 : un contact auxiliaire indicateur de déclenchement peut être clipsé dans le disjoncteur. , Peut être utilisé avec le disjoncteur NZM4 : jusqu’à deux contacts auxiliaires standard peuvent être clipsés dans le disjoncteur., Toutes les combinaisons des types de contacts auxiliaires sont possibles., Pas en combinaison avec l’interrupteur-sectionneur PN..., Marquage sur l’interrupteur : HIA, Étiquetage dans le bloc FI : HIAFI., ., Description contact auxiliaire standard HIN : Commutation avec les contacts principaux Utilisé pour les tâches d’indication et de verrouillage. , Peut être utilisé avec le disjoncteur NZM1 : un contact auxiliaire standard peut être clipsé dans le disjoncteur., Peut être utilisé avec un disjoncteur de taille NZM2 : un contact auxiliaire standard peut être clipsé dans le disjoncteur., Peut être utilisé avec le disjoncteur NZM3, 4 : jusqu’à trois contacts auxiliaires standard peuvent être clipsés dans le disjoncteur., Toutes les combinaisons des types de contacts auxiliaires sont possibles., Marquage sur l’interrupteur : HIN., En combinaison avec l’opérateur à distance NZM-XR... l’emplacement de montage correct du contact auxiliaire standard HIN ne peut être monté qu’avec des contacts individuels.

Plus de détails


Appareillage industriel basse tension > Bloc de contact auxiliaire

Moyens de contrôle et de signalisation

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $5.38
Prix unitaire: $5.38
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Achetés habituellement ensemble

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller® series M22 Accessory Contact element
Catalog Number
216376
Model Code
M22-K10
EAN
4015082163761
Product Length/Depth
38 mm
Product Height
10 mm
Product Width
32 mm
Product Weight
0.01 kg
Compliances
CE Marked
Certifications
CSA Std. C22.2 No. 94-91
UL 508
IEC 60947-5
CSA Std. C22.2 No. 14-05
EN 60947-5
VDE
CSA File No.: 012528
CSA-C22.2 No. 14-05
CSA-C22.2 No. 94-91
CSA
UL Category Control No.: NKCR
UL File No.: E29184
UL/CSA
CE
IEC/EN 60947-5
IEC
IEC 60947-5-1
CSA Class No.: 3211-03
UL

Features & Functions

Electric connection type
Screw connection

General

Degree of protection
IP20
Lifespan, electrical
1,000,000 Operations (at 230 V, AC-15, 1 A)
700,000 Operations (at 230 V, AC-15, 3 A)
1,200,000 Operations (at 12 V, DC-13, 2.8 A)
1,600,000 Operations (at 230 V, 0.5 A)
Lifespan, mechanical
5,000,000 Operations
Model
Top mounting and integrable
Model
Top mounting and integrable
Mounting method
Front fastening
Operating frequency
3600 Operations/h
Overvoltage category
III
Pollution degree
3
Rated impulse withstand voltage (Uimp)
6000 V AC
Type
Auxiliary contact
Used with
Can be used with NZM2 size circuit-breaker: a standard auxiliary contact can be clipped into the circuit-breaker.
Can be used with NZM3, 4 circuit-breaker: up to three standard auxiliary contacts can be clipped into the circuit-breaker.
Can be used with NZM1 circuit-breaker: a standard auxiliary contact can be clipped into the circuit-breaker.
Can be used with NZM4 circuit-breaker: up to two standard auxiliary contacts can be clipped into the circuit-breaker.
Can be used with NZM1, 2, 3 circuit-breaker: a trip-indicating auxiliary contact can be clipped into the circuit-breaker.
Type
Auxiliary contact
Used with
Can be used with NZM2 size circuit-breaker: a standard auxiliary contact can be clipped into the circuit-breaker.
Can be used with NZM3, 4 circuit-breaker: up to three standard auxiliary contacts can be clipped into the circuit-breaker.
Can be used with NZM1 circuit-breaker: a standard auxiliary contact can be clipped into the circuit-breaker.
Can be used with NZM4 circuit-breaker: up to two standard auxiliary contacts can be clipped into the circuit-breaker.
Can be used with NZM1, 2, 3 circuit-breaker: a trip-indicating auxiliary contact can be clipped into the circuit-breaker.

Ambient conditions, mechanical

Shock resistance
30 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78

Terminal capacities

Terminal capacity (flexible with ferrule)
0.5 - 1.5 mm²
Terminal capacity (solid)
0.75 - 2.5 mm²
Terminal capacity (solid/flexible with ferrule)
1 x (0,75 - 2,5) mm²
2 x (0,75 - 2,5) mm²
Terminal capacity (stranded)
0.5 - 2.5 mm²

Electrical rating

Conventional thermal current ith of auxiliary contacts (1-pole, open)
4 A
Rated insulation voltage (Ui)
500 V
Rated operational current (Ie)
1 A - 250 V DC
5 A – 600 V AC
Rated operational current (Ie) at AC-15, 115 V
6 A
Rated operational current (Ie) at AC-15, 220 V, 230 V, 240 V
6 A
Rated operational current (Ie) at AC-15, 380 V, 400 V, 415 V
4 A
Rated operational current (Ie) at AC-15, 500 V
2 A
Rated operational current (Ie) at DC-13, 110 V
0.6 A
Rated operational current (Ie) at DC-13, 220 V, 230 V
0.3 A
Rated operational current (Ie) at DC-13, 24 V
3 A
Rated operational current (Ie) at DC-13, 42 V
1.7 A
Rated operational current (Ie) at DC-13, 60 V
1.2 A
Rated operational voltage (Ue) at AC - max
500 V
Rated operational voltage (Ue) at DC - max
220 V

Short-circuit rating

Short-circuit protection
PKZM0-10/FAZ-B6/1, Contacts, Max. short-circuit protective device, Fuseless
Short-circuit protection rating
Max. 10 A gG/gL, Fuse, Auxiliary contacts
Max. 10 A gG/gL, Fuse, Contacts

Communication

Connection to SmartWire-DT
No
Connection type
Front fixing
Single contact

Actuator

Actuating force - max
5 N

Contacts

Control circuit reliability
1 failure per 10,000,000 switching operations (Statistically determined, at 24 V DC/5 mA)
1 failure per 5,000,000 switching operations (statistically determined, at 5 V DC/1 mA)
Force for positive opening - min
0 N
Number of contacts (change-over contacts)
0
Number of contacts (normally closed contacts)
0

Design verification

Heat dissipation capacity Pdiss
0 W
Rated operational current for specified heat dissipation (In)
6 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 216376 Appareillage industriel basse tension (EC000041)
Caractéristique Valeur
Nombre de contacts en tant qu'inverseurs (EF008257) 0
Nombre de contacts en tant que contacts à fermeture (EF008256) 1
Nombre de contacts en tant que contacts à ouverture (EF008255) 0
Nombre d'interrupteurs de signal d'erreur (EF007613) 0
Courant de fonctionnement nominal CA-15, 230 V (EF001385) 6 A
Finition du raccordement électrique (EF003961) Borne à vis
Modèle (EF000010) Relevable et intégrable
Type de montage (EF000003) Fixation frontale
Douille (EF000048) Sans

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-K10 Y7-216376 216376 EN_216380.pdf 100 Kbytes M22-K10 Y7-216376 216376 EN_216380.pdf
