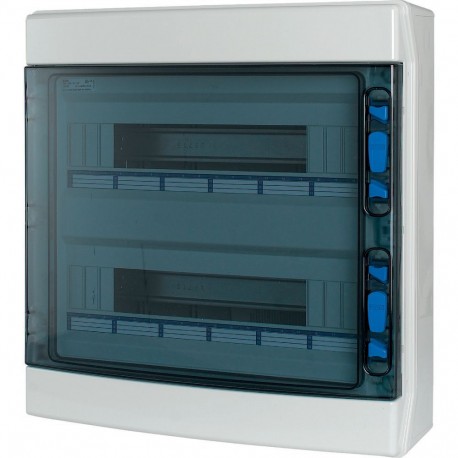

IKA-2/36-ST 174201 Y7-174201 EATON ELECTRIC IKA-2/36 ST IKA Verteiler IP65 2R 36TE + Klemmen Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

IKA-2/36-ST 174201 Y7-174201 EATON ELECTRIC IKA-2/36 ST IKA Verteiler IP65 2R 36TE + Klemmen

IKA-2/36-ST

174201

Y7-174201

EATON-MOELLER

IKA-2/36 ST IKA Verteiler IP65 2R 36TE + Klemmen

IKA-2/36-ST

Eaton xComfort IKA LV-Systeme Kleinverteiler. IKA Professional Verteiler, IP65 + Klemmen, 2/36-ST

IKA-Verteiler für Feuchträume RAL7035, mit Neutral- und Schutzleiterklemme, geschäumte Ortdichtung, CNC-aufgebracht, Schutzart IP65 nach IEC/EN 62208, 36 Raumeinheiten, 2-reihig, zugelassen für TGA-Verteiler nach IEC/EN 61439-3 VDE 0660-600-3, integriertes Modulkompensationssystem für unterschiedliche Gerätebreiten, metrische Vorprägungen mit Zentrierpunkt, Gehäuse aus ABS und Tür aus Polycarbonat, zum Einbau von Schalt- und Schutzeinrichtungen, nach Maßnorm DIN 43 880 mit einer Bautiefe von 70 mm bzw. 85 mm, AC 1000 V , DC 1500 V, RoHs-konform, bestehend aus einem Kunststoffsockel mit einziehbarer DIN-Schiene aus verzinktem Stahlblech, DIN-Schiene in 2 Positionen höhenverstellbar, Wandmontagebohrungen für die Direktmontage, fingersichere IP2X-Neutral- und Schutzleiterklemmen, Aussparung für metrische Kabeleinführungen oben und unten, seitliche Aussparungen für Verbindungselement zum Verbinden von zwei oder mehr Gehäusen nebeneinander, oben mit 46 mm Geräteöffnung, Klarsichttür, frontbündig, rechts oder links montierbar, Die Türöffnung kann vor Ort einfach gewechselt werden, ohne dass die Gehäuseoberseite entfernt werden muss. , Gehäusedeckel mit plombierbaren Schnellverschlüssen, Tür abschließbar mit Zubehör LOCK-KIT-IKA, Tür verschließbar, inkl. Blindleiste und Beschriftungsetiketten.

Mehr Infos


Elektroverteiler-Systeme (inkl. Installationsverteiler) > Installationskleinverteiler

Kompakte Verteilerkästen

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $177.59
Stückpreis: $177.59
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton xComfort IKA Professional Serie
Katalognummer
174201
Produkt Länge/Tiefe
145 mm
Produkthöhe
436 mm
Produktbreite
418 mm
Produktgewicht
3.88 kg
Einhaltung(en)
RoHS conform
Zertifikat(e)
EN 62208
IEC/EN 60670-24
EAN
4015081706631
Modellcode
IKA-2/36-ST

Delivery program

Typ
Grundgerät IKA Professional Stromverteiler Installationsverteiler
Anwendung
Innenräume (Aufstellungsort)
Farbe
Grau
Lichtgrau (RAL 7035)

Technical data - electrical

Nennspannung bei AC
690 V AC
Nennfrequenz der Kontakte
50 Hz

Technical data - mechanical

Verschlusstyp
Sonstige
Gehäusematerial
Plastik
Breite in Anzahl der modularen Abstände
18
Montageart
Oberflächenmontiert (Putz)
Aufbau
DIN-Schienen
Material
ABS (Kunststoff)
Schutzart
IP65
IK08 (Schlagfestigkeit)
Anzahl der Modulteilungseinheiten je Reihe
18
Anzahl der Reihen
2
Anschlusstechnik
Schraub­­klemmen
PE- und N-Klemmennummer und Querschnitt
N: 12 x (2,5 mm² - 6 mm²) + 12 x (4 mm² - 10 mm²) + 1 x (10 mm² - 25 mm²) + 1 x (16 mm² - 35 mm²)
PE: 12 x (2,5–6 mm²) + 12 x (4–10 mm²) + 1 x (10–25 mm²) + 1 x (16–35 mm²)
Einbautiefe
70 mm
Einbauhöhe
0 mm
Einbaubreite
0 mm
Interne Tiefe
60 mm
Kabeleinf.position
Metrische Kabeleinführungen oben und unten, Seitenwand, Rückwand
Abdck/Tür Farbe
transparent
Abdck./Tür Mod.
mit Aussparung
Abdeckungs-/Türtyp
Tür
Einzeln
Baugruppenträgertyp
Schienengerüst
Material Schutzabdeckung
Kunststoff

Temperaturre-rise verification as per IEC 60890

Verlustleist. Umgeb. 35°C delta-T:20°C Obers. wandmont. Einzelgeh. (IEC60890)
36 W
Verlustleist. Umgeb. 35°C delta-T:35°C Obers. wandmont. Einzelgeh. (IEC60890)
72 W

Design verification as per IEC/EN 61439 - technical data

Details Umgebungsbetriebstemperatur
-25 °C - 40 °C

Design verification as per IEC/EN 61439

10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
650 °C, Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Nicht relevant für Innenraumaufstellung.
10.2.5 Heben
Nicht zutreffend für Gehäuse ohne Hebevorrichtungen.
10.2.6 Schlagprüfung
IK08
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
IP65
10.4 Luft- und Kriechstrecken
Liegt in der Verantwortung des Schaltanlagenbauers.
10.5 Schutz gegen elektrischen Schlag
Schutzklasse 2, daher nicht zutreffend.
10.6 Einbau von Betriebsmitteln
Liegt in der Verantwortung des Schaltanlagenbauers.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Ui = 1000 V AC
10.9.3 Stoßspannungsfestigkeit
3,3 kV
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Die Anforderungen der Produktnorm sind erfüllt.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Die Anforderungen der Produktnorm sind erfüllt.

Additional information

Ausstattung:
Grundgerät
Gerätetragschiene
Reserveplatzabdeckung 6 TE
Verschlusskappen
Verschlussschrauben plombierbar
Stromkreisbezeichnung
Schutz- und Neutralleiterklemmen
Funktionen
Anbaumöglichkeit
Grundgerät
Schutzklasse
Schutzklasse II (totalisoliert)
RAL-Nummer
7035
Besondere Merkmale
IP65 Schutzklasse II Kunststoffgehäuse grau (RAL 7035)
Benutzt mit
Basisgerät
Installationsverteiler
IKA Professional Verteiler

ETIM for 174201 Elektroverteiler-Systeme (inkl. Installationsverteiler) (EC000214)
Merkmal Wert
Montageart (EF000003) Aufputz
Anzahl der Reihen (EF000266) 2
Breite in Teilungseinheiten (EF002950) 18
Art der Abdeckung (EF000339) Tür
Ausführung Deckel (EF009212) mit Ausschnitt
Art der Tür (EF004464) EV000426
Transparenter Deckel/Tür (EF006244) Ja
Signaldurchlassende Tür (EF015941) Nein
Mit Schloss (EF006306) Nein
Art der Schließung (EF004462) sonstige
Werkstoff des Gehäuses (EF001596) Kunststoff
Einbautiefe (EF000218) 70 mm
Einbauhöhe (EF000332) 0 mm
Einbaubreite (EF000846) 0 mm
Innentiefe (EF001131) 60 mm
Erdungsklemmenblock (EF015776) Nein
Neutralleiterklemmenblock (EF015777) Nein
DIN-Schiene (EF001134) Ja
Mit Montageplatte (EF000118) Nein
Anbaumöglichkeit (EF001088) Ja
EMV-Ausführung (EF001062) Nein
Farbe (EF000007) grau
RAL-Nummer (EF000116) 7035
Schutzart (IP) (EF005474) IP65
Höhe (EF000040) 436 mm
Breite (EF000008) 418 mm
Tiefe (EF000049) 145 mm
