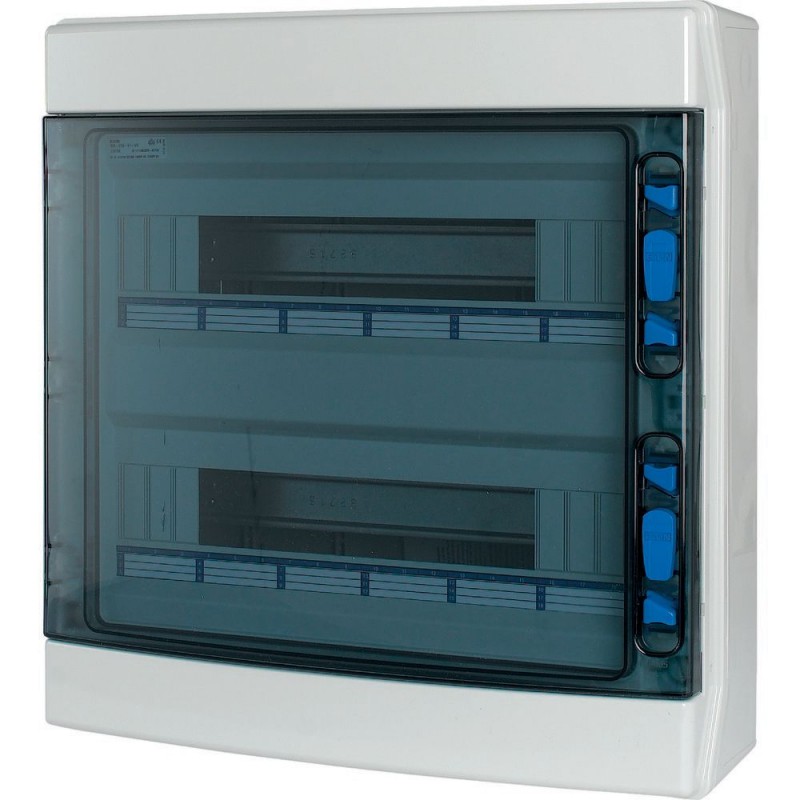

EATON - MOELLER series IKA-2/36-ST 174201 Y7-174201 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

IKA-2/36-ST 174201 Y7-174201 EATON ELECTRIC Caja IKA gama profesional, IP65 + fijaciones

Referencia: IKA-2/36-ST

Código: 174201

Número de catálogo: Y7-174201

Fabricante: EATON - MOELLER series

Descripción:

Caja IKA gama profesional, IP65 + fijaciones
Eaton xComfort IKA LV systems Final Distribution Boards. IKA professional distribution board, IP65 + clamps, 2/36-ST
Cuadro de distribución IKA para zonas húmedas RAL7035, con terminal de conductor neutro y de protección, junta de espuma in situ, aplicada mediante CNC, para el grado de protección IP65 según IEC/EN 62208, 36 unidades de espacio, 2 filas, homologado para la construcción de cuadros de distribución de servicios según IEC/EN 61439-3 VDE 0660-600-3, sistema de compensación de módulos integrado diseñado para adaptarse a varios anchos de dispositivo, orificios ciegos métricos con punto de centrado, caja de ABS y puerta de policarbonato, para la instalación de dispositivos de conmutación y protección, de acuerdo con la norma de dimensiones DIN 43 880 con una profundidad de instalación de 70 mm u 85 mm, CA 1000 V , CC 1500 V, conforme a RoHs, compuesto por una base de plástico con un carril DIN extraíble de chapa de acero galvanizado, Carril DIN ajustable en altura en 2 posiciones, orificios de montaje directo en la pared, terminales de conductor neutro y de protección IP2X a prueba de dedos, orificio ciego para entradas de cable métricas en la parte superior e inferior, orificios ciegos laterales para el elemento de conexión para conectar dos o más cajas una al lado de la otra, parte superior con apertura del dispositivo de 46 mm, puerta transparente, enrasada con el frente, ajustable a la derecha o a la izquierda, El manejo de la puerta se puede cambiar fácilmente en el sitio sin tener que quitar la parte superior de la caja. , parte superior de la caja con cierres rápidos sellables, puerta bloqueable con accesorios LOCK-KIT-IKA, la puerta se puede sellar, incluida la tira ciega y las etiquetas de inscripción.

Categorías:

  • Sistemas de distribución eléctrica (incluidos cuadros de control) > Pequeños distribuidores de instalación
  • EATON - MOELLER series > Cajas y pequeños armarios de distribución

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON - MOELLER SERIES

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 135,81 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 5 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Especificaciones generales

Product Name
Eaton xComfort IKA professional series
Catalog Number
174201
EAN
4015081706631
Product Length/Depth
145 mm
Product Height
436 mm
Product Width
418 mm
Product Weight
3.88 kg
Compliances
RoHS conform
Certifications
EN 62208
IEC/EN 60670-24
Model Code
IKA-2/36-ST

Product specifications

Used with
Basic device
Installation distribution board
IKA professional distribution board
Special features
Type
  • Basic device
  • IKA professional distribution board
  • Installation distribution board
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
Meets the product standard's requirements.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
650 °C; meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Not relevant to indoor installations.
10.2.5 Lifting
Does not apply to enclosures without lifting aids.
10.2.6 Mechanical impact
IK08
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
IP65
10.4 Clearances and creepage distances
Is the panel builder's responsibility.
10.5 Protection against electric shock
Protection class 2, therefore not applicable.
10.6 Incorporation of switching devices and components
Is the panel builder's responsibility.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Ui = 1000 V AC
10.9.3 Impulse withstand voltage
3.3 kV
10.9.4 Testing of enclosures made of insulating material
Meets the product standard's requirements.
Fitted with:
Basic device
Device support rails
Reserve section cover 6 space units
Sealing caps
Locking screws can be sealed
Current circuit designation
Neutral-/protective conductor terminal
Enclosure material
Plastic
Built-in height
0 mm
Built-in width
0 mm
Cable entry postion
Metric cable entries on top and bottom, side, back plate
Terminal type
Screw terminals
Built-in depth
70 mm
Heat diss. ambient 35°C delta T:20°C wall mount individ. encl. top (IEC 60890)
36 W
Closure type
Other
Cover/door color
Transparent
Cover/door model
With notch
Cover/door type
Door
Single
RAL-number
7035
Width in number of modular spacings
18
Ambient operating temperature details
-25 °C - 40 °C
Application
Indoor (installation site)
Voltage rating at AC
415 V AC
Color
Gray
Light gray (RAL 7035)
Number of rows
2
Frequency rating of contacts
50 Hz
Module rack type
Rail frame
Degree of protection
IP65
IK08 (impact resistance)
Number of module space units per row
18
Protection class
II (totally insulated)
Protective shrouding material
Plastic
Functions
Extension possible
Basic device
Material
ABS (plastic)
Mounting method
Surface mounted (plaster)
Surface mounting
DIN-rail
Heat diss. ambient 35°C delta T:35°C wall mount individ. encl. top (IEC 60890)
72 W
Internal depth
60 mm
PE and N terminal number and cross section
N: 12 x (2.5 mm² - 6 mm²) + 12 x (4 mm² - 10 mm²) + 1 x (10 mm² - 25 mm²) + 1 x (16 mm² - 35 mm²)
PE: 12 x (2.5 mm² - 6 mm²) + 12 x (4 mm² - 10 mm²) + 1 x (10 mm² - 25 mm²) + 1 x (16 mm² - 35 mm²)

ETIM for 174201 Sistemas de distribución eléctrica (incluidos cuadros de control) (EC000214)

CaracterísticaMétodo de montaje (EF000003)
ValorMontado superficial (escayola)
CaracterísticaNúmero de filas (EF000266)
Valor2
CaracterísticaAncho en número de espacios modulares (EF002950)
Valor18
CaracterísticaTipo de cobertura (EF000339)
ValorPuerta
CaracterísticaVersión de la cubierta (EF009212)
ValorCon muesca
CaracterísticaTipo de puerta (EF004464)
ValorEV000426
CaracterísticaTapa/puerta transparente (EF006244)
ValorSí
CaracterísticaPuerta de transmisión de señal (EF015941)
ValorNo
CaracterísticaCon candado (EF006306)
ValorNo
CaracterísticaTipo de cierre (EF004462)
ValorOtros
CaracterísticaMaterial de carcasa (EF001596)
ValorPlástico
CaracterísticaProfundidad de instalación (EF000218)
Valor70 mm
CaracterísticaAltura de la instalación (EF000332)
Valor0 mm
CaracterísticaAnchura de montaje (EF000846)
Valor0 mm
CaracterísticaProfundidad interna (EF001131)
Valor60 mm
CaracterísticaBorne de tierra (EF015776)
ValorNo
CaracterísticaBorne neutro (EF015777)
ValorNo
CaracterísticaCarril DIN (EF001134)
ValorSí
CaracterísticaCon placa de montaje (EF000118)
ValorNo
CaracterísticaPosibilidad de extensión (EF001088)
ValorSí
CaracterísticaVersión de CEM (EF001062)
ValorNo
CaracterísticaColor (EF000007)
ValorGris
CaracterísticaNúmero RAL (EF000116)
Valor7035
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP65
CaracterísticaAltura (EF000040)
Valor436 mm
CaracterísticaAnchura (EF000008)
Valor418 mm
CaracterísticaProfundidad (EF000049)
Valor145 mm
