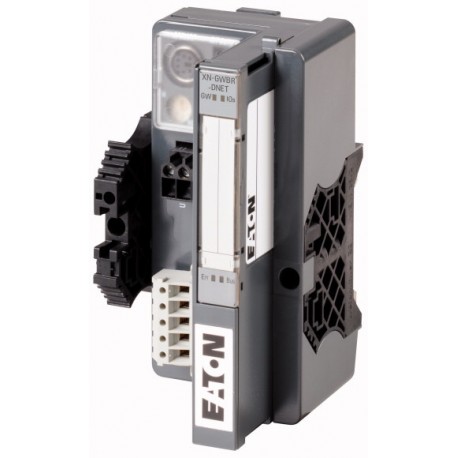

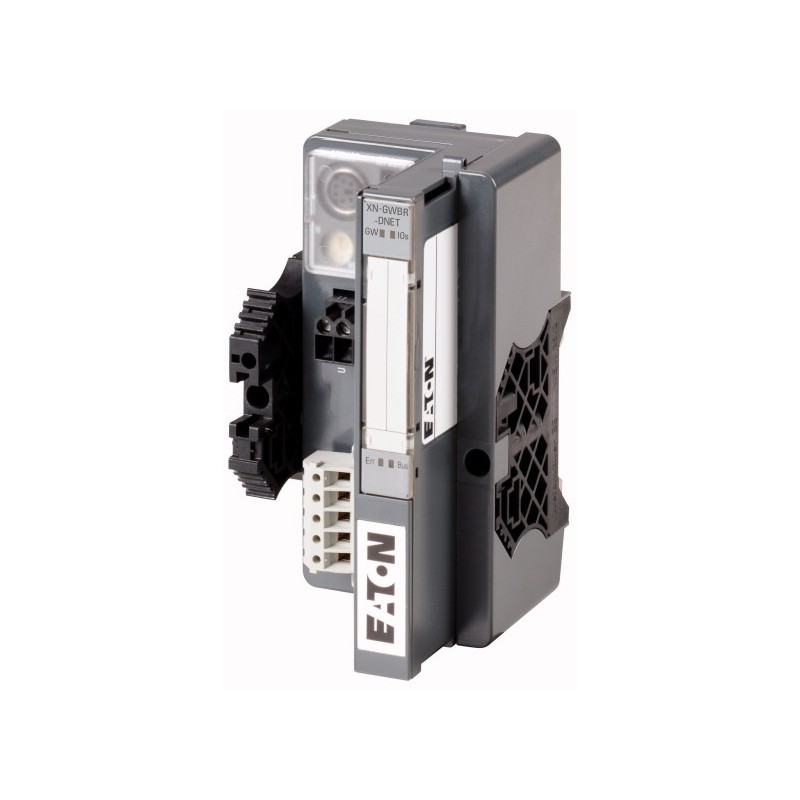

XN-GWBR-DNET 140156 0004520604 EATON ELECTRIC Gateway XI/ON zum Bussystem DeviceNet mit integrierter Versorg..

XN-GWBR-DNET

140156

0004520604

EATON-MOELLER

Gateway XI/ON zum Bussystem DeviceNet mit integrierter Versorgung, mit Busrefresh

Mehr Infos


Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Kommunikations-Modul

Remote-E / A-Module XION

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Gateway XI/ON zum Bussystem DeviceNet mit integrierter Versorgung, mit Busrefresh
Das XI/ON Standard I/O-System bietet aufgrund seiner hohen Modularität und der großen Funktionsvielfalt für jede Applikation die passende I/O-Lösung. Steckbare Module, schneller Modulwechsel (Hot Swap), Verdrahtung auf Basismodul Schraube oder Zugfeder, mechanische Kodierung der Module. Die Standard-Gateways bedienen die Bussysteme CANopen, Profibus-DP, DeviceNet und Ethernet.

Lieferprogramm

Funktion
Gateways XI/ON
Funktion
XN-Gateway mit integrierter Versorgung
Kurzbeschreibung
unterstützt bis zu 74 Module (XN, XNE) in Scheibenausführung
1 x Open Style Connector
Adresseinstellung über 2 Dezimal-Drehkodierschalter
Adressbereich: 0 - 63 (dez.)
Feldbusanbindung
DeviceNet
Klemmenanschluss (Feldbus/Versorgungsspannung)
Schraubklemmen
Serviceschnittstelle
PS/2-Buchse
Übertragungsrate
500 kBit/s
250 kBit/s
125 kBit/s
Hinweise
Bus Refreshing-Modul ist bereits integriert.
Information zum Lieferumfang
Im Lieferumfang aller Gateways enthalten:
2 x Endwinkel XN-WEW-32/2-SW,
1 x Abschlussplatte XN-ABPL

Technische Daten

Allgemeines
Normen und Bestimmungen
EN 61000-6-2
EN 61000-6-4
EN 61131-2
ZulassungenApprobationen
CE, cULus
Potentialtrennung
ja, über Optokoppler
Umgebungstemperatur
0 - +55 °C
Lagerung [ϑ]
-25 - +85 °C
relative Feuchte
5 - 95 % (indoor), Level RH-2, keine Kondensation (bei 45°C Lagerung)
Schadgas
SO2: 10 (rel. Feuchte < 75 %, keine Kondensation)
H2S: 1.0 (rel. Feuchte < 75 %, keine Kondensation) ppm
Vibration
gemäß IEC/EN 60068-2-6
Schockfestigkeit
gemäß IEC 60068-2-27 g
Dauerschockfestigkeit (IEC/EN 60068-2-29)
nach IEC 60068-2-29
Kippen und Umstürzen
nach IEC 60068-2-31, freier Fall nach IEC 60068-2-32
Schutzart
IP20
Elektromagnetische Verträglichkeit (EMV)ESD [Luft- / Kontaktentladung]
EN 61000-4-2 kV
Elektromagnetische Verträglichkeit (EMV)Elektromagnetische Felder [(0.08…1) / (1,4…2) / (2…2,7) GHz ]
EN 61100-4-2 V/m
Elektromagnetische Verträglichkeit (EMV)Burst
EN 61100-4-4
Elektromagnetische Verträglichkeit (EMV)Surge
EN 61100-4-5
Elektromagnetische Verträglichkeit (EMV)Einströmung
EN 61100-4-6 V
Elektromagnetische Verträglichkeit (EMV)Störaussendung (gestrahlt, hochfrequent) [(30...230 MHz) / (230...1000 MHz)]
EN 55016-2-3 dB
Elektromagnetische Verträglichkeit (EMV)Spannungsvariationen/Spannungseinbrüche
EN 61131-2
Elektromagnetische Verträglichkeit (EMV)Typprüfung (Type Test)
nach EN 61131-2
Approbationen
CE, cULus
Verlustleistung statisch, stromunabhängig [Pvs]
10 W
Weitere Technische Daten (Blätterkatalog)
Anschlussklemmen
Bemessungsdaten
nach VDE 0611 Teil 1/8.92/IEC/EN 60947-7-1
Anschlusstechnik in TOP-Richtung
Zugfederzuganschluss/Schraubanschluss
Abisolierlänge
8 mm
Klemmbereich
max. 0.5 - 2.5 mm2
Klemmbare Leitereindrähtig
0.5 - 2.5 mm2
Klemmbare Leiterfeindrähtig ohne Aderendhülse
0.5 - 1.5 mm2
Klemmbare Leiterfeindrähtig mit Aderendhülse
0.5 - 1.5 mm2
Klemmbare Leiterfeindrähtig mit Aderendhülse
0.5 - 1.5 mm2
Lehrdorn IEC/EN 60947-1
A1
Vernetzung
Bus
DeviceNet
Busprotokoll
DeviceNet
Maximaler Stationsausbau
74 Module (XN) in Scheibenausführung oder max. Länge der Station: 1 m
Systemversorgung [Usys]
24 /5 V DC
zulässiger Bereich 5 V DC [Usys]
4.7…5.3 V DC
zulässiger Bereich 24 V DC [Usys]
18…30 V DC
Feldspannung [UL]
24 V DC
zulässiger Bereich
18 - 30 V DC
Restwelligkeit
< 5 (nach EN 61131-2) %
Serviceschnittstelle
PS/2-Buchse
Anschlusstechnik Feldbus
Open Style Connector
Datenübertragungsrate
125, 250, 500 kBit/s
Einstellung Datenübertragungsrate
über DIP-Schalter
Adressierung
2 dezimale Drehkodierschalter
Feldbusabschluss
extern
Adressbereich
1 - 63 dezimal

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
0 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
0 W
Verlustleistung statisch, stromunabhängig [Pvs]
10 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
0 °C
Max. Betriebsumgebungstemperatur
+55 °C
Schutzart
IP20
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 7.0

Industriesteuerungen SPS (EG000024) / Feldbus, Dez. Peripherie - Kommunikations-Modul (EC001604)
Elektro-, Automatisierungs- und Prozessleittechnik / Steuerung / Feldbus, Dezentrale Peripherie / Feldbus, Dez. Peripherie - Kommunikations-Modul ([email protected] [BAA073013])
Versorgungsspannung bei AC 50 Hz
0 - 0 V
Versorgungsspannung bei AC 60 Hz
0 - 0 V
Versorgungsspannung bei DC
18 - 30 V
Spannungsart der Versorgungsspannung
DC
Unterstützt Protokoll für TCP/IP
nein
Unterstützt Protokoll für PROFIBUS
nein
Unterstützt Protokoll für CAN
nein
Unterstützt Protokoll für INTERBUS
nein
Unterstützt Protokoll für ASI
nein
Unterstützt Protokoll für KNX
nein
Unterstützt Protokoll für MODBUS
nein
Unterstützt Protokoll für Data-Highway
nein
Unterstützt Protokoll für DeviceNet
ja
Unterstützt Protokoll für SUCONET
nein
Unterstützt Protokoll für LON
nein
Unterstützt Protokoll für SERCOS
nein
Unterstützt Protokoll für PROFINET IO
nein
Unterstützt Protokoll für PROFINET CBA
nein
Unterstützt Protokoll für Foundation Fieldbus
nein
Unterstützt Protokoll für EtherNet/IP
nein
Unterstützt Protokoll für AS-Interface Safety at Work
nein
Unterstützt Protokoll für DeviceNet Safety
nein
Unterstützt Protokoll für INTERBUS-Safety
nein
Unterstützt Protokoll für PROFIsafe
nein
Unterstützt Protokoll für SafetyBUS p
nein
Unterstützt Protokoll für sonstige Bussysteme
nein
Funkstandard Bluetooth
nein
Funkstandard WLAN 802.11
nein
Funkstandard GPRS
nein
Funkstandard GSM
nein
Funkstandard UMTS
nein
IO-Link Master
nein
Systemkomponente
ja
Schutzart (IP)
IP20
Mit Potenzialtrennung
ja
Feldbusanschluss über seperaten Buskoppler möglich
ja
Tragschienenmontage möglich
ja
Wand-/Direktmontage möglich
nein
Fronteinbau möglich
nein
Rack-Montage möglich
nein
Geeignet für Sicherheitsfunktionen
nein
Kategorie nach EN 954-1
SIL nach IEC 61508
ohne
Performance Level nach EN ISO 13849-1
ohne
Zugehöriges Betriebsmittel (Ex ia)
nein
Zugehöriges Betriebsmittel (Ex ib)
nein
Explosionsschutz-Kategorie für Gas
ohne
Explosionsschutz-Kategorie für Staub
ohne
Breite
50.6 mm
Höhe
114.8 mm
Tiefe
74.4 mm

Approbationen

Product Standards
UL 508; CSA-C22.2 No. 142; IEC/EN 6113-2; CE marking
UL File No.
E205091
UL Category Control No.
NRAQ, NRAQ7
CSA File No.
UL report applies to both US and Canada
CSA Class No.
2252-01, 2252-81
North America Certification
UL recognized, certified by UL for use in Canada
Specially designed for North America
No
Current Limiting Circuit-Breaker
No
Degree of Protection
IEC: IP20, UL/CSA Type: -

Abmessungen

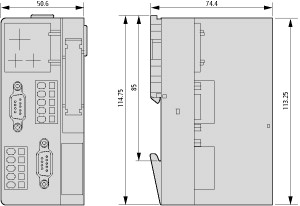

272X008
Hinweis: Je nach Ausführung sind die Stecker / Anschlüsse unterschiedlich.
Link zum Blätterkatalog

Datasheet - PDF

▲
Titel: Größe: Typ:
XN-GWBR-DNET 0004520604 140156 DE_140156.pdf 237 Kbytes XN-GWBR-DNET 0004520604 140156 DE_140156.pdf
