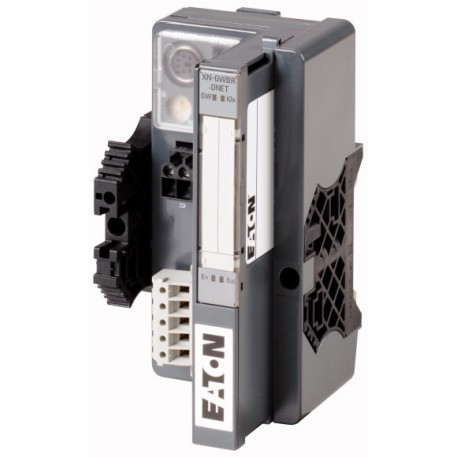

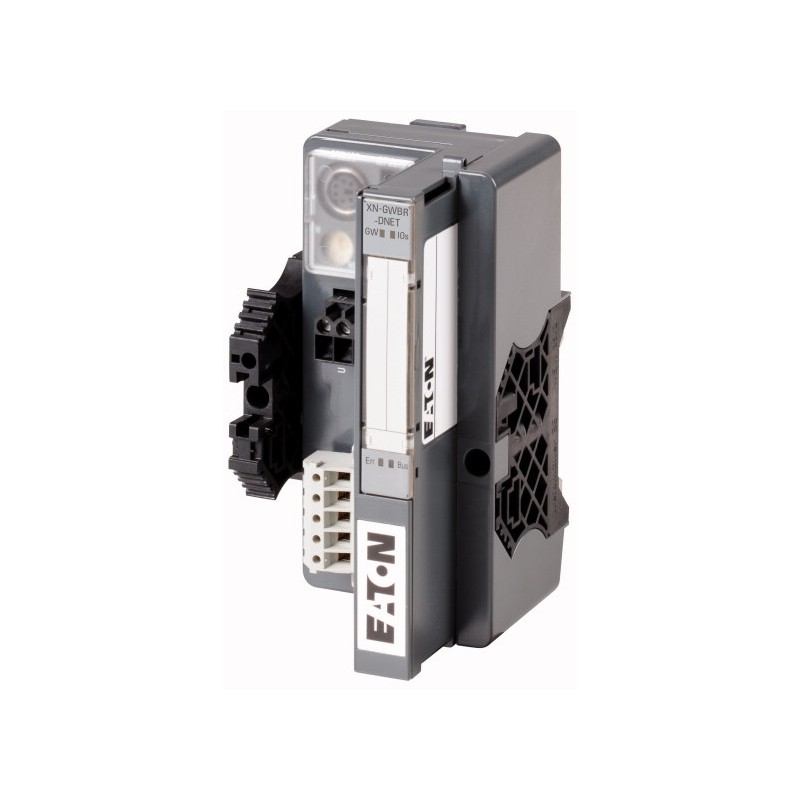

XN-GWBR-DNET 140156 0004520604 EATON ELECTRIC Gateway XION DeviceNet Con refresco de BUS
XN-GWBR-DNET
140156
0004520604
EATON-MOELLER
Gateway XION; DeviceNet; Con refresco de BUS
Controladores industriales (PLC) > Módulo de comunicación de periférico descentralizado de bus de campo
Módulos E/S Remotas XION
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Más Información
▲La puerta de enlace para la XI/EN el sistema de e/S, deviceNet, autobús actualizar con
El XI/EN el estándar de sistema de e/S ofrece el derecho de e/S de solución para cada aplicación debido a su gran modularidad y la gran variedad de funciones. Módulos conectables, el intercambio en caliente de los módulos, de cableado en el módulo básico de tornillo o de resorte de tensión, de los módulos de codificación mecánica. El estándar de las puertas de enlace de apoyo a los sistemas de bus CANopen, PROFIBUS-DP, deviceNet y Ethernet.
Programa de entrega
La función
Las puertas de enlace XI/EN
La función
XN-Puerta de enlace con suministro integrada
Breve Descripción
soporta hasta 74 disco-tipo de módulos (XN, XNE)
1 x Conector de Estilo Abierto
Conjunto de direcciones con dos decimales giratorio de codificación interruptores
Dirección rango: 0 – 63 (dec.)
1 x Conector de Estilo Abierto
Conjunto de direcciones con dos decimales giratorio de codificación interruptores
Dirección rango: 0 – 63 (dec.)
De bus de campo conexión
DeviceNet
Capacidad del Terminal (bus de campo/voltaje de la fuente)
Terminales de tornillo
Interfaz de servicio de
PS/2 toma
Velocidad de transferencia de datos
500 Kbit/s
250 Kbit/s
125 kbit/s
250 Kbit/s
125 kbit/s
Instrucciones
Autobús refrescante módulo ya está integrado.
La información acerca de los equipos suministrados
El paquete de entrega para todas las puertas de enlace incluye: 2 x soporte de extremo XN-CME-32/2-SW, 1 x placa final XN-ABPL
Datos técnicos
General
Normas
EN 61000-6-2
EN 61000-6-4
EN 61131-2
EN 61000-6-4
EN 61131-2
AprobacionesAprobaciones
CE, cULus
Potencial de aislamiento
Sí, a través de un optoacoplador
Temperatura ambiente
0 - +55 °C
Almacenamiento [ϑ]
-25 - +85 °C
Humedad relativa
5 - 95 % (interior), Nivel RH-2, sin condensación (almacenamiento a 45°C)
Gases nocivos
ASÍDos: 10 (rel. humedad < 75%, sin condensación)
HDosS: 1.0 (rel. humedad < 75 %,sin condensación) ppm
HDosS: 1.0 (rel. humedad < 75 %,sin condensación) ppm
La vibración
de acuerdo a la norma IEC/EN 60068-2-6
Mecánica de resistencia a los golpes
de acuerdo con IEC 60068-2-27 g
Continua resistencia a los golpes (IEC/EN 60068-2-29)
De acuerdo a la norma IEC 60068-2-29
Caída y derrocar a
De acuerdo a la norma IEC 60068-2-31, caída libre según IEC 60068-2-32
Grado de Protección
IP20
Compatibilidad electromagnética (EMC)ESD [Aire/descarga de contacto]
EN 61000-4-2 kV
Compatibilidad electromagnética (EMC)Los campos electromagnéticos [(0.08...1) / (1,4...2) / (2...2,7) GHz ]
EN 61100-4-2 V/m
Compatibilidad electromagnética (EMC)Ráfaga
EN 61100-4-4
Compatibilidad electromagnética (EMC)Sobretensiones
EN 61100-4-5
Compatibilidad electromagnética (EMC)Irradiaba RFI
EN 61100-4-6 V
Compatibilidad electromagnética (EMC)Emite interferencias radiadas, de alta frecuencia) [(30...230 MHz) / (230...1000 MHz)]
EN 55016-2-3 dB
Compatibilidad electromagnética (EMC)Las fluctuaciones de tensión/de huecos de tensión
EN 61131-2
Compatibilidad electromagnética (EMC)Tipo de prueba
a EN 61131-2
Aprobaciones
CE, cULus
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
10 W
Otros datos técnicos (hoja de catálogo)
Terminaciones
Clasificados de datos
de acuerdo a VDE 0611 Parte 1/8.92/IEC/EN 60947-7-1
El diseño de la conexión en la dirección SUPERIOR
Resorte/tornillo de la terminal
Pelar longitud
8 mm
Rango de sujeción
max. 0.5 - 2.5 mmDos
Conectable conductoresSólido
0.5 - 2.5 mmDos
Conectable conductoresFlexible sin casquillo
0.5 - 1.5 mmDos
Conectable conductoresFlexible con el casquillo
0.5 - 1.5 mmDos
Conectable conductoresFlexible con el casquillo
0.5 - 1.5 mmDos
Indicador de pin IEC/EN 60947-1
A1
La creación de redes
Autobús
DeviceNet
Bus protocolo
DeviceNet
La máxima configuración de la estación de
74 tarjetas (XN) de la parte de diseño o max. la longitud de la estación: 1 m
Sistema de suministro [Usys]
24 /5 V DC
Coordinación tipo "2" [Usys]
4.7...5.3 V DC
La coordinación de tipo "1" [Usys]
18...30 V DC
La tensión de campo [UL]
24 V DC
Margen admisible
18-30 V DC
Ondulación Residual
Según EN 61131-2 %
Interfaz de servicio de
PS/2 toma
El diseño de la conexión de bus de campo
Abierto tipo de conector
Velocidad de transferencia de datos
125, 250, 500 kBit/s
Velocidad de transferencia de datos de configuración
A través de interruptor DIP
Abordar
2 decimal interruptor giratorio de codificación
Campo de terminación de bus
Externo
Rango de direcciones
1 - 63 decimal
La verificación del diseño según la norma IEC/EN 61439
Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
0 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
10 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
0 °C
Ambiente de funcionamiento temperatura máx.
+55 °C
Grado de Protección
IP20
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
Cumple con la norma de producto requisitos.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 7.0
Los PLC (EG000024) / Bus de campo, decentr. periferia - módulo de comunicación (EC001604)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Control / bus de Campo, la descentralización de los periféricos / bus de Campo, la descentralización de los periféricos - módulo de comunicaciones ([email protected] [BAA073013])
Tensión de alimentación de CA de 50 Hz
0 - 0 V
Tensión de alimentación de CA de 60 Hz
0 - 0 V
Tensión de alimentación DC
18 - 30 V
Voltaje tipo de tensión de alimentación
DC
Apoyo a protocolo TCP/IP
No
El apoyo de protocolo de PROFIBUS
No
El apoyo de protocolo para PUEDE
No
El apoyo de protocolo para INTERBUS
No
El apoyo de protocolo para ASI
No
Apoyar protocolo KNX
No
Apoyar el protocolo MODBUS
No
El apoyo de protocolo de Datos para la Carretera
No
El apoyo de protocolo para DeviceNet
Sí
El apoyo de protocolo para SUCONET
No
El apoyo de protocolo de LON
No
El apoyo de protocolo para SERCOS
No
Apoyar el protocolo PROFINET IO
No
El apoyo de protocolo para PROFINET CBA
No
Apoyar protocolo Foundation Fieldbus
No
Apoyar el protocolo de EtherNet/IP
No
Apoyar el protocolo de Seguridad as-Interface en el Trabajo
No
El apoyo de protocolo para DeviceNet Safety
No
El apoyo de protocolo para INTERBUS-Safety
No
Apoyar protocolo PROFIsafe
No
El apoyo de protocolo para SafetyBUS p
No
El apoyo de protocolo para otros sistemas de bus
No
Radio Bluetooth estándar
No
Radio estándar WLAN 802.11
No
Radio estándar GPRS
No
Radio estándar GSM
No
Radio estándar UMTS
No
IO link master
No
Accesorios del sistema
Sí
Grado de protección (IP)
IP20
Con separación de potencial
Sí
Conexión al bus de campo separados de acoplador de bus posible
Sí
Montaje en riel posible
Sí
Montaje en pared/montaje directo
No
Frente construir en posible
No
Bastidor de montaje posible
No
Adecuado para las funciones de seguridad
No
Categoría según EN 954-1
SIL según IEC 61508
Ninguno
Nivel de rendimiento acc. EN ISO 13849-1
Ninguno
Appendant operación del agente (Ex ia)
No
Appendant operación del agente (Ex ib)
No
La explosión de la categoría de seguridad para gas
Ninguno
La explosión de la categoría de seguridad para el polvo
Ninguno
Ancho
50.6 mm
Altura
114.8 mm
Profundidad
El 74,4 mm
Aprobaciones
Normas De Producto
UL 508; CSA-C22.2 Nº 142; IEC/EN 6113-2; marcado CE
UL File No.
E205091
UL Categoría de Control No.
NRAQ, NRAQ7
Archivo CSA No.
UL informe se aplica tanto a los EE.UU. y Canadá
CSA Clase No.
2252-01, 2252-81
América Del Norte Certificación
Reconocido por UL, certificado por UL para uso en Canadá
Diseñado especialmente para América del Norte
No
Limitación De La Corriente En El Disyuntor
No
Grado de Protección
IEC: IP20, UL/CSA Tipo: -

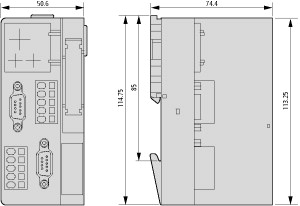

Dimensiones
Notas: Los tapones/conectores que se utilizan dependen de la versión.
Enlace a la hoja de catálogo
Datasheet - PDF
