XN-GWBR-DNET 140156 EATON MOELLER Шлюз DeviceNet XI / ON системы ввода / вывода +питание Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

XN-GWBR-DNET 140156 EATON MOELLER Шлюз DeviceNet XI / ON системы ввода / вывода +питание

XN-GWBR-DNET

140156

EATON - MOELLER

доступный

Корабль на Cегодня

Шлюз DeviceNet XI / ON системы ввода / вывода +питание

Подробнее


Программируемые Логические Контроллеры

Шлюзы - EATON - MOELLER

* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON - MOELLER

Кол-во цена
1+$372.55
2+$362.21
3+$358.32
*Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Сопутствующие товары

Описание



Программы доставка
Функция
  Шлюзы СИ/о
Функция
  ХП-шлюз со встроенным блоком
Короткое Описание
  поддерживает до 74 диск-Тип модулей (ХП, XNE)
1 x Разъем открытого типа
Адрес устанавливается с два поворотных переключателя с децимальным кодом
na de na
Привязка к полевой шине
  Сети devicenet
Мощность терминала (Полевая шина/Напряжение питания)
  Винтовые клеммы
Сервисный интерфейс
  PS/2 гнездо
Скорость передачи данных
  500 Кбит/с
250 Кбит/с
125 Кбит/с
Инструкции модуль шины освежает уже интегрирован.
Информация о оборудования, поставляемого в комплект поставки для всех шлюзов включает в себя: 2 х кронштейн конца ХП-внут-32/2-ЮЗ, 1 х торцевой пластины ХП-ABPL
Технические данные
Общие
Стандарты
  ЕН 61000-6-2
По EN 61000-6-4
С EN 61131-2
Потенциал изоляции
  Да, через оптрон
Температура окружающей среды
 °С0 - +55
Хранение
na de na°С-25 - +85
Относительная влажность
  5 - 95 % (в помещении), уровень относительной влажности-2, без конденсации (для хранения при температуре 45°C)
Вредные газы
 промиллеТак2: 10 (отн. влажность < 75%, без конденсации)
Ч2С: 1.0 (отн. влажность < 75 %,без конденсации)
Вибрации
  в соответствии с МЭК/EN 60068-2-6
Механическое сопротивление удара
 гв соответствии с IEC 60068-2-27
Постоянное сопротивление удара (МЭК/EN 60068-2-29)
  По данным МЭК 60068-2-29
Бросить и свалить
  По данным МЭК 60068-2-31, свободное падение в соответствии с IEC 60068-2-32
Степень защиты
  Степень защиты IP20
Электромагнитная Совместимость (EMC)

ОУР
 квАН 61100-4-2
Электромагнитные поля
 В/МАН 61100-4-2
Взрыв
  АН 61100-4-4
Всплеск
  АН 61100-4-5
Излучаемых радиопомех
 ВАН 61100-4-6
Излучаемые помехи (излучаемые, высокочастотные)
 дБАН 55016-2-3
Колебания напряжения/просадки напряжения
  С EN 61131-2
Тест Тип
  с EN 61131-2
Утверждения
  Се, камней
Статические тепловыделение, внеоборотные-зависимых
ПпротивВт10
Других технических данных (каталог лист)
  >Технические Данные
Заделка
Номинальные данные
  согласно VDE 0611 часть 1/8.92/МЭК/EN 60947-7-1
Конструкция соединения в верхнем направлении
  Пружинные/винтовые клеммы
Длина зачистки
 мм8
Диапазон зажима
  Макс. 0.5 - 2.5 мм2
Проводники, подключаемые

Твердые
 мм20.5 - 2.5
Гибкий без наконечника
 мм20.5 - 1.5
Гибкий с наконечником
 мм20.5 - 1.5
Гибкий с наконечником
 мм20.5 - 1.5
Щуп по МЭК/EN 60947-1
  А1
Сетей
Автобус
  Сети devicenet
Автобус протокола
  Сети devicenet
Максимальная конфигурация станции
  74 карты (ХП) дизайна нарезать или Макс. длина станции: 1 м
Система снабжения
УсысВ DC24 /5
Тип координации 2
УсысВ DCna de na
Тип координации 1
УсысВ DCna de na
Поле напряжения
УЛ 24 В DC
Допустимый диапазон
  18-30 В DC
Остаточная пульсация
 %Согласно EN 61131-2
Сервисный интерфейс
  PS/2 гнездо
Конструкция соединения по полевой шине
  Разъем открытого типа
Скорость передачи данных
 кбит/с125, 250, 500
Настройка скорости передачи данных
  Через DIP-переключатель
Решение
  2 десятичный переключатель кодирования
Поле окончания шины
  Внешние
Диапазон адресов
  1 - 63 десятичной
В EN 61439 проверка конструкции согласно IEC/(Показать возможности)(Скрытия)
Технические данные для проверки дизайна

Номинальный ток для заданного тепловыделения
ЯнА0
Тепловыделение на полюс, ток-зависимых
ПвидВт0
Тепловыделения оборудования, текущие-зависимых
ПвидВт0
Статические тепловыделение, внеоборотные-зависимых
ПпротивВт10
Мощность тепловыделения
ПдиссВт0
Температура окружающей среды мин.
 °С0
Рабочая температура окружающей среды Макс.
 °С55
Степень защиты
  Степень защиты IP20
МЭК/EN 61439 проверки дизайна

10.2 прочность материалов и деталей

10.2.2 Коррозионная стойкость
  Отвечает требованиям стандарта продукта.
Проверка 10.2.3.1 термостойкости корпуса
  Отвечает требованиям стандарта продукта.
Проверка 10.2.3.2 сопротивление изоляционных материалов до нормального тепла
  Отвечает требованиям стандарта продукта.
10.2.3.3 проверка стойкости изоляционных материалов к аномальному теплу и огню вследствие внутренних электрических эффектов
  Отвечает требованиям стандарта продукта.
10.2.4 устойчивость к ультрафиолетовому (УФ) излучения
  Отвечает требованиям стандарта продукта.
10.2.5 подъем
  Не применяется, так как вся КРУ должна быть оценена.
10.2.6 механического воздействия
  Не применяется, так как вся КРУ должна быть оценена.
10.2.7 надписями
  Отвечает требованиям стандарта продукта.
10.3 Степень защиты сборки
  Отвечает требованиям стандарта продукта.
10.4 зазоры и пути утечки
  Отвечает требованиям стандарта продукта.
10.5 Защита от поражения электрическим током
  Не применяется, так как вся КРУ должна быть оценена.
10.6 включение коммутационных аппаратов и комплектующих
  Не применяется, так как вся КРУ должна быть оценена.
10.7 внутренние электрические цепи и соединения
  Несет ответственность за панель строителя.
10.8 подключения внешних проводников
  Несет ответственность за панель строителя.
10.9 свойства изоляции

Мощность-частота 10.9.2 электрическая прочность
  Несет ответственность за панель строителя.
10.9.3 импульсное напряжение
  Несет ответственность за панель строителя.
Тестирование 10.9.4 корпусов, выполненных из изолирующего материала
  Несет ответственность за панель строителя.
Повышение температуры 10.10
  Застройщика группа отвечает за температуру расчет рост. Компания Eaton предоставляет данные тепловыделения устройств.
10.11 короткого замыкания клиентов
  Несет ответственность за панель строителя.
10.12 Электромагнитная Совместимость
  Несет ответственность за панель строителя.
10.13 Механическая функция
  Прибор соответствует требованиям, предоставил информацию в руководство по эксплуатации (ил) не наблюдается.
Утверждения
Стандарты На Продукцию  По UL 508; CSA по-С22.2 порядка № 142; МЭК/EN 6113-2; маркировка CE
UL файл No.  E205091
Категории контроля UL нет.  NRAQ, NRAQ7
Файл CSA нет.  Отчет о ул применяется как для США и Канады
Класс ККА нет.  2252-01, 2252-81
Сертификация Северной Америке  Признано UL, сертифицирован UL для использования в Канаде
Специально для Северной Америки  Нет
Токоограничивающий Автоматический Выключатель  Нет
Степень защиты  МЭК защиты: IP20, ул/КСА типа: -

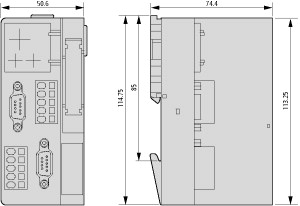

Размеры
MN05002006Z руководство пользователя СИ/шлюзы для devicenet

>
>>

Datasheet - PDF

Заглавие: Язык: Размер: Тип:
pdf- Ruso 226 Kbytes pdf-
