> >>NZM4-XKB 266829 ELECTRIC Flachbandklemme, 3p, Baugrösse 4
Vorheriges Produkt Nächstes Produkt

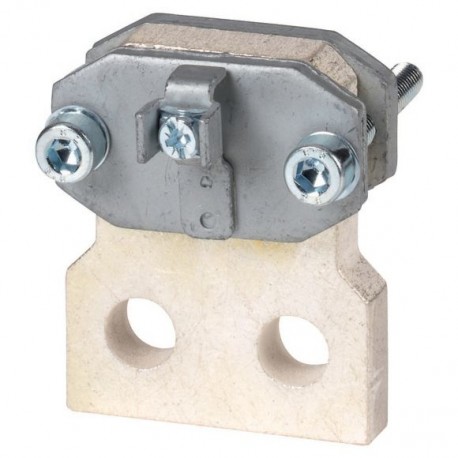

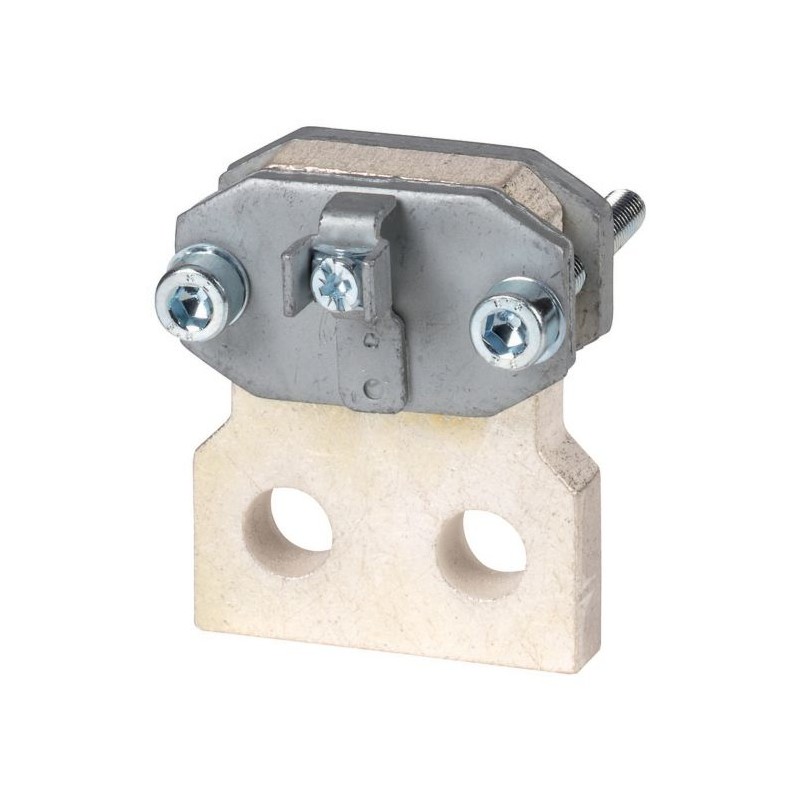

NZM4-XKB 266829 EATON ELECTRIC Flachbandklemme, 3p, Baugrösse 4 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM4-XKB 266829 EATON ELECTRIC Flachbandklemme, 3p, Baugrösse 4

NZM4-XKB

266829

EATON-MOELLER

Flachbandklemme, 3p, Baugrösse 4

Mehr Infos


Niederspannungsschaltgeräte > Verdrahtungsset für Leistungsschalter

Leistungsschalter NZM Zubehör

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $97.11
Stückpreis: $97.11

Menge Preis
1+$97.11
2+$85.05
3+$84.41
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Flachbandklemme, 3p, Baugrösse 4
Optionales Zubehör zur Leistungsschalter-Reihe NZM bietet ein umfangreiches Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage gestaltet sich flexibel und einfach durch modulare Funktionsgruppen. Hinweise: Typ enthält Teile für eine Schalterseite oben oder unten für 3- bzw. 4-polige Schalter. Für Schalter mit Schraubanschluss. Isolation durch Abdeckung NZM4(-4)-XKSA oder Phasentrenner NZM4(-4)-XKP erforderlich. Bei Schaltermontage auf leitfähige Montageplatte Verwendung der Abdeckung NZM4(-4)-XKSA erforderlich. Serienmäßig mit Steuerleitungsanschluss für 1x0.75-2.5qmm oder 2x 0.75-1.5qmm Cu-Leiter. Verwendbar für: NZM4, N(S)4

Lieferprogramm

Sortiment
Zusatzausrüstung
Norm/Zulassung
IEC
Polzahl
3-polig
Baugröße
NZM4
Zubehör
Anschlusstechnik
Zubehör
Klemmen
Bemessungsstrom [In]
≦ 1100 A
verwendbar für
NZM4, N(S)4
Anschlussquerschnitte
Cu-Band Lamellenanzahl x Breite x Lamellendicke
min. 6 x 16 x 0.8
max. (2 x) 10 x 32 x 1.0 mm2
Hinweise

Typ enthält Teile für eine Schalterseite oben oder unten für 3- bzw. 4-polige Schalter.

Für Schalter mit Schraubanschluss.

Isolation durch Abdeckung NZM4(-4)-XKSA oder Phasentrenner NZM4(-4)-XKP erforderlich.

Bei Schaltermontage auf leitfähige Montageplatte Verwendung der Abdeckung NZM4(-4)-XKSA erforderlich.

Serienmäßig mit Steuerleitungsanschluss für 1 x 0.75 - 2.5 mm2oder 2x 0.75 - 1.5 mm2Cu-Leiter.

Daten für Bauartnachweis nach IEC/EN 61439

Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 9.0

Low-voltage industrial components (EG000017) / Verdrahtungsset für Leistungsschalter (EC002050)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Leistungsschalter, Leistungstrennschalter (NS) / Verdrahtungseinheit für Leistungsschalter (ecl@ss13-27-37-04-24 [ACN957016])
Geeignet für Anzahl der Pole
3
Ausführung
sonstige

Approbationen

Product Standards
CSA-C22.2 No. 5-09; IEC60947, CE marking
North America Certification
Request filed for CSA
