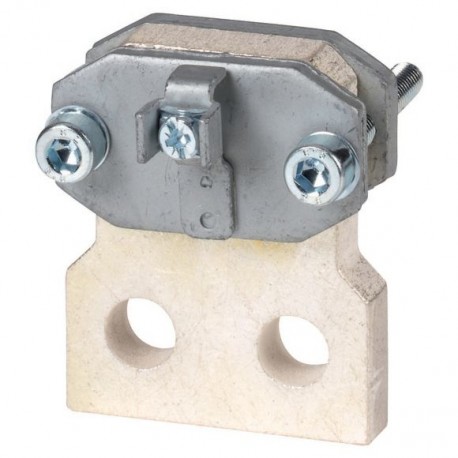

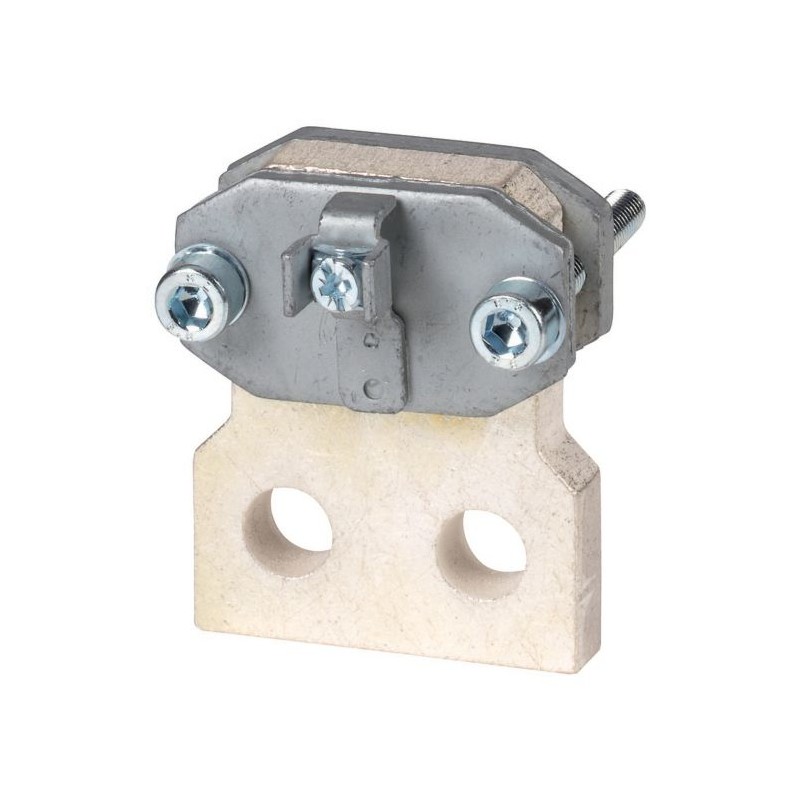

NZM4-XKB 266829 Y7-266829 EATON ELECTRIC Borne pour feuillards, 3p, taille 4 Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

NZM4-XKB 266829 Y7-266829 EATON ELECTRIC Borne pour feuillards, 3p, taille 4

NZM4-XKB

266829

Y7-266829

EATON-MOELLER

Borne pour feuillards, 3p, taille 4

NZM4-XKB

Eaton Moeller series NZM - Molded Case Circuit Breaker. Flat cable terminal, 3p, size 4

Accessoires optionnels pour la série de disjoncteurs NZM offre une gamme complète d’options d’application pour une utilisation dans le monde entier. Le montage est toujours flexible et facile grâce aux groupes de fonctions modulaires. Remarques : réf. Contient des pièces pour un terminal situé en haut ou en bas pour des interrupteurs à 3 ou 4 pôles. Kit de conversion pour disjoncteur avec raccord à vis. l’isolation à l’aide d’un couvercle NZM4(-4)-XKSA ou d’un isolateur de phase NZM4(-4)-XKP est nécessaire. si le disjoncteur est installé sur une plaque de montage conductrice, l’utilisation du couvercle NZM4(4)-XKSA est obligatoire. Un standard avec borne de circuit de commande pour conducteurs en cuivre 1x0,75-2,5 mm² ou 2x0,75-1,5 mm². Peut être utilisé pour : NZM4, N(S)4

Plus de détails


Appareillage industriel basse tension > Kit de câblage pour disjoncteur

Commutateurs automatiques à boîtier moulé NZM

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $126.82
Prix unitaire: $126.82
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller series NZM connection type
Catalog Number
266829
Model Code
NZM4-XKB
EAN
4015082668297
Product Length/Depth
61 mm
Product Height
52 mm
Product Width
150 mm
Product Weight
1.056 kg
Compliances
IEC
RoHS conform
Certifications
CE marking
CSA-C22.2 No. 5-09
IEC60947
Request filed for CSA

Spécifications du produit

Type
AccessoryTerminalTerminals
Amperage Rating
≦ 1100 A
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Frame
NZM4
Used with
NZM4, N(S)4
Suitable for
Three-pole
Number of poles
Three-pole
Terminal capacity (copper strip)
6 segments of 16 mm x 0.8 mm - 10 segments of 32 mm x 1 mm (2x)
Model
Other

ETIM for 266829 Appareillage industriel basse tension (EC002050)
Caractéristique Valeur
Adapté au nombre de pôles (EF001589) 3
Modèle (EF000010) Autre

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM4-XKB Y7-266829 266829 ES_266829.pdf 2 Mbytes NZM4-XKB Y7-266829 266829 ES_266829.pdf
