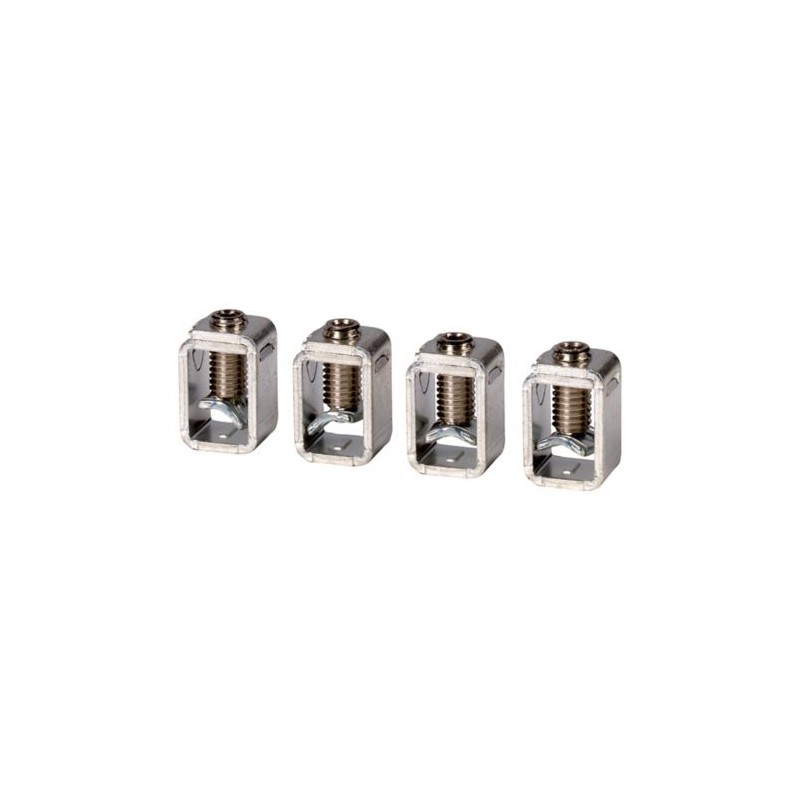

NZM2-4-250-XKC 266756 Y7-266756 EATON ELECTRIC Rahmenklemme, 4p, bis 300A Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM2-4-250-XKC 266756 Y7-266756 EATON ELECTRIC Rahmenklemme, 4p, bis 300A

NZM2-4-250-XKC

266756

Y7-266756

EATON-MOELLER

Rahmenklemme, 4p, bis 300A

NZM2-4-250-XKC

Eaton Moeller series NZM– Kompaktleistungsschalter. Box-Anschlussklemme, 4p, bis zu 300 A

Optionales Zubehör für Leistungsschalter der Baureihe NZM bietet ein umfassendes Portfolio an Einsatzmöglichkeiten für den weltweiten Einsatz. Modulare Funktionsgruppen machen die Montage flexibel und einfach. Anmerkungen: Teile-Nr. Suffix und Teile-Nr. enthalten Teile für einen Leistungsschalter an der Oberseite oder Unterseite für 3- oder 4-polige Leistungsschalter. Umrüstsatz für Leistungsschalter mit Schraubanschluss. Eingebaut in das Schaltergehäuse. O = für die Montage an der Oberseite. U = für die Montage an der Unterseite. U e ≧ 525 VAC. Abdeckung NZM2(-4)-XKSA verwenden. Verwenden Sie Aderendhülsen mit flexiblen und hochflexiblen Leitern. Der gezeigte max. Querschnitt kann nur flexibel und ohne Aderendhülsen angeschlossen werden. Verwendbar für: NZM2(-4), PN2(-4), N(N/O)2(-4)

Mehr Infos


Niederspannungsschaltgeräte > Verdrahtungsset für Leistungsschalter

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $73.88
Stückpreis: $73.88
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM Verbindungstyp
Katalognummer
266756
Produkt Länge/Tiefe
60 mm
Produkthöhe
45 mm
Produktbreite
70 mm
Produktgewicht
0.305 kg
Einhaltung(en)
IEC
RoHS conform
EAN
4015082667566
Modellcode
NZM2-4-250-XKC

Produktspezifikationen

Benutzt mit
NZM2(-4), PN2(-4), N(S)2(-4)
Typ
Zubehör Rahmenklemme Klemme
Stromstärkewert
≦ 300 A
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Rahmen
NZM2
Geeignet für
4-polig
Cu-Kabel {unicode_image code_point="E00B"} {unicode_image code_point="E014"}
Anzahl der Pole
4-polig
Anschlusskapazität (Kupferstreifen)
2 Segmente 9 mm x 0,8 mm - 10 Segmente 16 mm x 0,8 mm oder 8 Segmente 15,5 mm x 0,8 mm (2x)
Ausführung
Sonstige
Anschlusskapazität (mehrdrähtig)
je nach Kabelhersteller bis zu 95 mm² anschließbar
10 mm² - 185 mm² (1x)
12 - 350 AWG/kcmil (1x)
4 mm² - 70 mm² (2x)

ETIM for 266756 Niederspannungsschaltgeräte (EC002050)
Merkmal Wert
Geeignet für Anzahl der Pole (EF001589) 4
Ausführung (EF000010) sonstige

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM2-4-250-XKC Y7-266756 266756 ES_266751.pdf 2 Mbytes NZM2-4-250-XKC Y7-266756 266756 ES_266751.pdf
