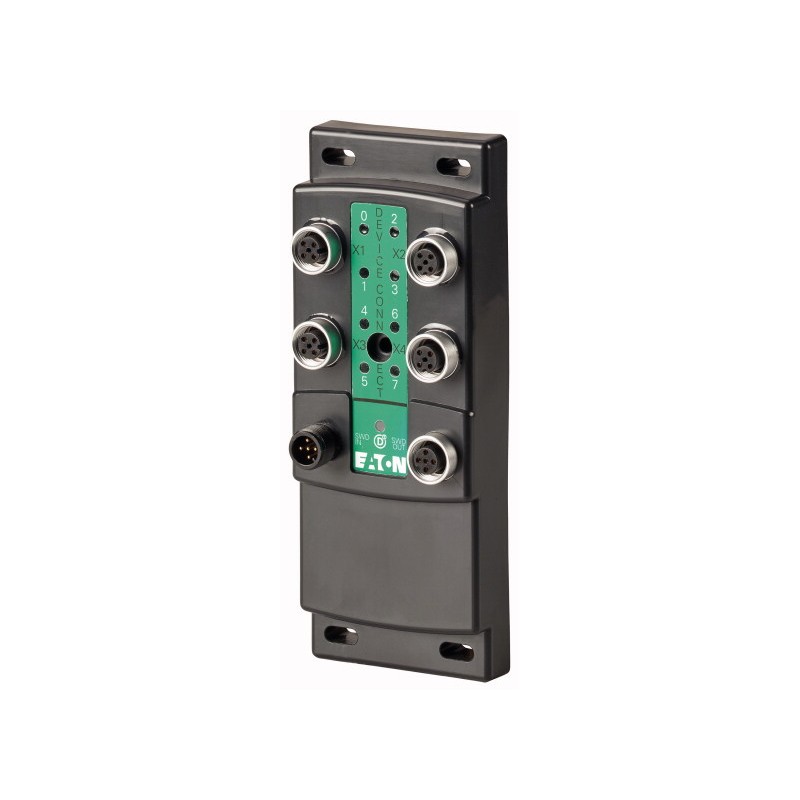

EU6E-SWD-4DX 174735 EATON ELECTRIC SWD Block-Modul Ein-/Ausgabemodul IP69K, 4 Eingänge 24 V DC mit Versorgun..
EU6E-SWD-4DX
174735
EATON-MOELLER
SWD Block-Modul Ein-/Ausgabemodul IP69K, 4 Eingänge 24 V DC mit Versorgung, 4 E/A-Buchsen M12
SWDT IP67-Modul; 4 digitale Eingänge; 4 x M12-Steckverbinder
SWD-Modul mit Schutzart IP69K zum Anschluss von 4 digitalen Eingängen, Sensorversorgung für jede M12-Buchse: 24 VDC, 70 mA, kurzschlussfest, automatische Adresseinstellung, I/O-Anschluss mit einer M12-Buchse
Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Digitales Ein-/Ausgangs-Modul
Smartwire Darwin
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Bestseller
▲Mehr Infos
▲SWD Block-Modul Ein-/Ausgabemodul IP69K, 4 Eingänge 24 V DC mit Versorgung, 4 E/A-Buchsen M12
SmartWire-DT Teilnehmer in Schutzart IP69K zum Anschluss von vier digitalen Eingängen, Sensorversorgung je M12 Buchse 24 V DC 70 mA kurzschlussfest, automatische Adresseinstellung, E/A-Anschluss mit je einer Buchse M12
Lieferprogramm
Sortiment
SmartWire-DT Teilnehmer
Grundfunktion
Digitalmodule
Funktion
zum Anschluss digitaler Ein-/Ausgabesignale
Eingänge
digital
4
Anbindung an SmartWire-DT
ja
Technische Daten
Allgemeines
Normen und Bestimmungen
IEC/EN 61131-2
Abmessungen (B x H x T)
60 x 157 x 34 mm
Gewicht
0.25 kg
Montage
Schraubmontage (M4)
Einbaulage
Nach Bedarf
Versorgung 24 V DC für Ausgangsversorgung
SpannungsversorgungVerlustleistung [P]
1.5 W
Klimatische Umgebungsbedingungen
Klimafestigkeit
Trockene Wärme nach IEC 60068-2-2
Feuchte Wärme nach EN 60068-2-3
Feuchte Wärme nach EN 60068-2-3
Luftdruck (Betrieb)
795 - 1080 hPa
UmgebungstemperaturBetrieb [ϑ]
-25 - +55 °C
UmgebungstemperaturLagerung / Transport [ϑ]
-40 - +70 °C
Relative LuftfeuchteBetauung
zulässig
Relative Luftfeuchterelative Luftfeuchte, nicht betauend (IEC/EN 60068-2-30)
5 - 95 %
Mechanische Umgebungsbedingungen
Schutzart (IEC/EN 60529, EN50178, VBG 4)
IP69K
Schwingungen (IEC/EN 61131-2:2008)konstante Amplitude 3,5 mm
5 - 8.4 Hz
Schwingungen (IEC/EN 61131-2:2008)konstante Beschleunigung 1 g
8.4 - 150 Hz
Schockfestigkeit (IEC/EN 60068-2-27) Halbsinus 30 g/11 ms
9 Schocks
Kippfallen (IEC/EN 60068-2-31) [Fallhöhe]
50 mm
freier Fall, verpackt (IEC/EN 60068-2-32)
0.3 m
Elektromagnetische Verträglichkeit (EMV)
Überspannungskategorie
II
Verschmutzungsgrad
3
Elektrostatische Entladung (IEC/EN 61131-2:2008)Luftentladung (Level 3)
8 kV
Elektrostatische Entladung (IEC/EN 61131-2:2008)Kontaktentladung (Level 2)
4 kV
Elektromagnetische Felder (IEC/EN 61131-2:2008)80 - 1000 MHz
10 V/m
Elektromagnetische Felder (IEC/EN 61131-2:2008)1.4 - 2 GHz
3 V/m
Elektromagnetische Felder (IEC/EN 61131-2:2008)2 - 2.7 GHz
1 V/m
Funkentstörung (SmartWire-DT)
EN 55011 Klasse A
Burst (IEC/EN 61131-2:2008, Level 3)Versorgungsleitung
2 kV
Burst (IEC/EN 61131-2:2008, Level 3)Signalleitungen
1 kV
Burst (IEC/EN 61131-2:2008, Level 3)SmartWire-DT Leitungen
1 kV
Surge (IEC/EN 61131-2:2008, Level 1)Surge Versorgungsleitungen
0.5 kV
Surge (IEC/EN 61131-2:2008, Level 1)Surge E/A-Leitungen
1 kV
Einströmung (IEC/EN 61131-2:2008, Level 3)
10 V
SmartWire-DT Netzwerk
Teilnehmertyp
SmartWire-DT Teilnehmer (Slave)
Einstellung der Übertragungsgeschwindigkeit (Baudrate)
automatisch
Übertragungsgeschwindigkeit (Baudrate)
maximal2000 kBd
Status SmartWire-DT
grün LED
SWD-IN
Stecker M12 (A-kodiert), 5-polig
SWD-OUT
Buchse M12 (A-kodiert), 5 polig
Stromaufnahme (24V, ohne Sensor- und ohne E/A-Versorgung)Stromaufnahme (24-V-SWD-Versorgung)
66 mA
Sensorversorgungmax. Stromaufnahme pro M12 E/A Stecker
70 mA
SensorversorgungÜberlast- und Kurzschlussfest
ja, mit Diagnose
Anschluss der Versorgung und E/A
Anschluss Sensor E/AAnschlussart
Buchse M12 (A-kodiert) 5-polig
Digital-Eingänge
Anzahl
4
Eingangsstrom
typ. 4 bei 24 V DC mA
Grenzwerttyp 1
Low < 5V DC;High > 15V DC
Eingangsverzögerung
High->Low < 0,2 ms
Low->High < 0,2 ms
Low->High < 0,2 ms
Statusanzeige Eingänge
gelb LED
Potentialtrennung
Eingänge zu SmartWire-DT
nein
Eingang zu Eingang
nein
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
0 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
0 W
Verlustleistung statisch, stromunabhängig [Pvs]
1.5 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+55 °C
Schutzart
IP69K
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 7.0
Industriesteuerungen SPS (EG000024) / Feldbus, Dez. Peripherie - Digitales Ein-/Ausgangs-Modul (EC001599)
Elektro-, Automatisierungs- und Prozessleittechnik / Steuerung / Feldbus, Dezentrale Peripherie / Feldbus, Dez. Peripherie - Digitales Ein-/Ausgangs-Modul ([email protected] [BAA055014])
Versorgungsspannung bei AC 50 Hz
0 - 0 V
Versorgungsspannung bei AC 60 Hz
0 - 0 V
Versorgungsspannung bei DC
20.4 - 28.8 V
Spannungsart der Versorgungsspannung
DC
Anzahl der digitalen Eingänge
4
Anzahl der digitalen Ausgänge
0
Digitale Eingänge konfigurierbar
nein
Digitale Ausgänge konfigurierbar
nein
Eingangsstrom bei Signal 1
4 mA
Zulässige Spannung am Eingang
20.4 - 28.8 V
Art der Eingangsspannung
DC
Art des Digitalausgangs
sonstige
Ausgangsstrom
0 A
Zulässige Spannung am Ausgang
20.4 - 28.8 V
Art der Ausgangsspannung
DC
Kurzschlussschutz, Ausgänge vorhanden
nein
Anzahl der HW-Schnittstellen Industrial Ethernet
0
Anzahl der Schnittstellen PROFINET
0
Anzahl der HW-Schnittstellen seriell RS-232
0
Anzahl der HW-Schnittstellen seriell RS-422
0
Anzahl der HW-Schnittstellen seriell RS-485
0
Anzahl der HW-Schnittstellen seriell TTY
0
Anzahl der HW-Schnittstellen parallel
0
Anzahl der HW-Schnittstellen Wireless
0
Anzahl der HW-Schnittstellen USB
0
Anzahl der HW-Schnittstellen sonstige
0
Mit optischer Schnittstelle
nein
Unterstützt Protokoll für TCP/IP
nein
Unterstützt Protokoll für PROFIBUS
nein
Unterstützt Protokoll für CAN
nein
Unterstützt Protokoll für INTERBUS
nein
Unterstützt Protokoll für ASI
nein
Unterstützt Protokoll für KNX
nein
Unterstützt Protokoll für MODBUS
nein
Unterstützt Protokoll für Data-Highway
nein
Unterstützt Protokoll für DeviceNet
nein
Unterstützt Protokoll für SUCONET
nein
Unterstützt Protokoll für LON
nein
Unterstützt Protokoll für PROFINET IO
nein
Unterstützt Protokoll für PROFINET CBA
nein
Unterstützt Protokoll für SERCOS
nein
Unterstützt Protokoll für Foundation Fieldbus
nein
Unterstützt Protokoll für EtherNet/IP
nein
Unterstützt Protokoll für AS-Interface Safety at Work
nein
Unterstützt Protokoll für DeviceNet Safety
nein
Unterstützt Protokoll für INTERBUS-Safety
nein
Unterstützt Protokoll für PROFIsafe
nein
Unterstützt Protokoll für SafetyBUS p
nein
Unterstützt Protokoll für sonstige Bussysteme
ja
Funkstandard Bluetooth
nein
Funkstandard WLAN 802.11
nein
Funkstandard GPRS
nein
Funkstandard GSM
nein
Funkstandard UMTS
nein
IO-Link Master
nein
Systemkomponente
ja
Schutzart (IP)
IP69K
Ausführung des elektrischen Anschlusses
Schraubanschluss
Verzögerungszeit bei Signalwechsel
0.2 - 0.2 ms
Feldbusanschluss über seperaten Buskoppler möglich
ja
Tragschienenmontage möglich
nein
Wand-/Direktmontage möglich
ja
Fronteinbau möglich
nein
Rack-Montage möglich
nein
Geeignet für Sicherheitsfunktionen
nein
Kategorie nach EN 954-1
ohne
SIL nach IEC 61508
ohne
Performance Level nach EN ISO 13849-1
ohne
Zugehöriges Betriebsmittel (Ex ia)
nein
Zugehöriges Betriebsmittel (Ex ib)
nein
Explosionsschutz-Kategorie für Gas
ohne
Explosionsschutz-Kategorie für Staub
ohne
Breite
60.8 mm
Höhe
156.8 mm
Tiefe
34 mm
Approbationen
North America Certification
UL listed, CSA certified
Specially designed for North America
No

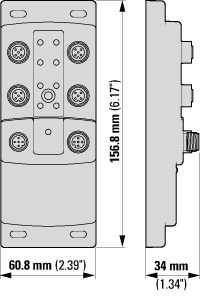

Abmessungen

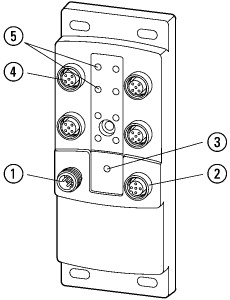

SmartWire-DT Ein-/Ausgabemodule Block-Modul EU6E-SWD-…
① SmartWire-DT Anschluss SWD IN
② SmartWire-DT Anschluss SWD OUT
③ SmartWire-DT Diagnose-LED
④ E/A-Anschluss X1...X4
⑤ Statusanzeigen Ein-/Ausgänge
② SmartWire-DT Anschluss SWD OUT
③ SmartWire-DT Diagnose-LED
④ E/A-Anschluss X1...X4
⑤ Statusanzeigen Ein-/Ausgänge
| Merkmal | Wert |
|---|---|
| Versorgungsspannung AC 50 Hz (EF007532) | 0 V |
| Versorgungsspannung AC 60 Hz (EF007533) | 0 V |
| Versorgungsspannung DC (EF007534) | 20.4 V |
| Spannungsart der Versorgungsspannung (EF002991) | DC |
| Anzahl der digitalen Eingänge (EF001992) | 4 |
| Anzahl der digitalen Ausgänge (EF001993) | 0 |
| Digitale Eingänge konfigurierbar (EF008516) | Nein |
| Digitale Ausgänge konfigurierbar (EF008520) | Nein |
| Eingangsstrom bei Signal 1 (EF001428) | 4 mA |
| Zulässige Spannung am Eingang (EF007554) | 20.4 V |
| Art der Eingangsspannung (EF003033) | DC |
| Ausgangsstrom (EF003202) | 0 A |
| Zulässige Spannung am Ausgang (EF007553) | 20.4 V |
| Art der Ausgangsspannung (EF008222) | DC |
| Kurzschlussschutz, Ausgänge vorhanden (EF003203) | Nein |
| Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) | 0 |
| Anzahl der Schnittstellen PROFINET (EF006932) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) | 0 |
| Anzahl der HW-Schnittstellen seriell TTY (EF003024) | 0 |
| Anzahl der HW-Schnittstellen parallel (EF003026) | 0 |
| Anzahl der HW-Schnittstellen Wireless (EF006933) | 0 |
| Anzahl der HW-Schnittstellen USB (EF003025) | 0 |
| Anzahl der HW-Schnittstellen sonstige (EF003027) | 0 |
| Mit optischer Schnittstelle (EF003028) | Nein |
| Unterstützt Protokoll für EtherCAT (EF017564) | Nein |
| Unterstützt Protokoll für TCP/IP (EF003050) | Nein |
| Unterstützt Protokoll für PROFIBUS (EF003052) | Nein |
| Unterstützt Protokoll für CAN (EF003053) | Nein |
| Unterstützt Protokoll für INTERBUS (EF003054) | Nein |
| Unterstützt Protokoll für ASI (EF003051) | Nein |
| Unterstützt Protokoll für KNX (EF003055) | Nein |
| Unterstützt Protokoll für Modbus (EF003057) | Nein |
| Unterstützt Protokoll für Data-Highway (EF003058) | Nein |
| Unterstützt Protokoll für DeviceNet (EF003059) | Nein |
| Unterstützt Protokoll für SUCONET (EF003060) | Nein |
| Unterstützt Protokoll für LON (EF003017) | Nein |
| Unterstützt Protokoll für PROFINET IO (EF007525) | Nein |
| Unterstützt Protokoll für PROFINET CBA (EF007524) | Nein |
| Unterstützt Protokoll für SERCOS (EF006657) | Nein |
| Unterstützt Protokoll für Foundation Fieldbus (EF007522) | Nein |
| Unterstützt Protokoll für EtherNet/IP (EF007521) | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) | Nein |
| Unterstützt Protokoll für DeviceNet Safety (EF007520) | Nein |
| Unterstützt Protokoll für INTERBUS-Safety (EF006662) | Nein |
| Unterstützt Protokoll für PROFIsafe (EF007526) | Nein |
| Unterstützt Protokoll für SafetyBUS p (EF007527) | Nein |
| Unterstützt Protokoll für sonstige Bussysteme (EF003062) | Ja |
| Funkstandard Bluetooth (EF007178) | Nein |
| Funkstandard WLAN 802.11 (EF007179) | Nein |
| Funkstandard GPRS (EF008523) | Nein |
| Funkstandard GSM (EF008524) | Nein |
| Funkstandard UMTS (EF008525) | Nein |
| IO-Link Master (EF007298) | Nein |
| Systemkomponente (EF004118) | Ja |
| Schutzart (IP) (EF005474) | IP69K |
| Verzögerungszeit bei Signalwechsel (EF002382) | 0.2 ms |
| Feldbusanschluss über seperaten Buskoppler möglich (EF004002) | Ja |
| Tragschienenmontage möglich (EF003972) | Nein |
| Wand-/Direktmontage möglich (EF007020) | Ja |
| Fronteinbau möglich (EF007016) | Nein |
| Rack-Montage möglich (EF007018) | Nein |
| Geeignet für Sicherheitsfunktionen (EF001597) | Nein |
| SIL nach IEC 61508 (EF009889) | ohne |
| Performance Level nach EN ISO 13849-1 (EF007399) | ohne |
| Zugehöriges Betriebsmittel (Ex ia) (EF004141) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) (EF004142) | Nein |
| Explosionsschutz-Kategorie für Gas (EF003997) | ohne |
| Explosionsschutz-Kategorie für Staub (EF003998) | ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I (EF017622) | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse II (EF017625) | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III (EF017627) | Nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 (EF017628) | Nein |
| Zertifiziert für UL-Gefahrenbereich Division 2 (EF017629) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) (EF017632) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) (EF017633) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) (EF017635) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) (EF017636) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) (EF017637) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) (EF017638) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) (EF017639) | Nein |
| Breite (EF000008) | 60.8 mm |
| Höhe (EF000040) | 156.8 mm |
| Tiefe (EF000049) | 34 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF EATON PRODUCT CATALOGUE SMART WIRE EN.pdf | 26 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| EU6E-SWD-4DX EU6E-SWD-4DX 174735 DE_174735.pdf | 272 Kbytes |
|
Bewertungen (0) ▲
Es gibt keine Produktbewertungenvor.
Bewertung abgeben
Formular verstecken
| Wertung: |
|
| Name: | |
| E-Mail : | |
| Betreff: | |
| Text: | |
| Haben Sie dieses Produkt empfehlen zu kaufen? | |
|
|
|
| Bewertung abgeben | |
Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
