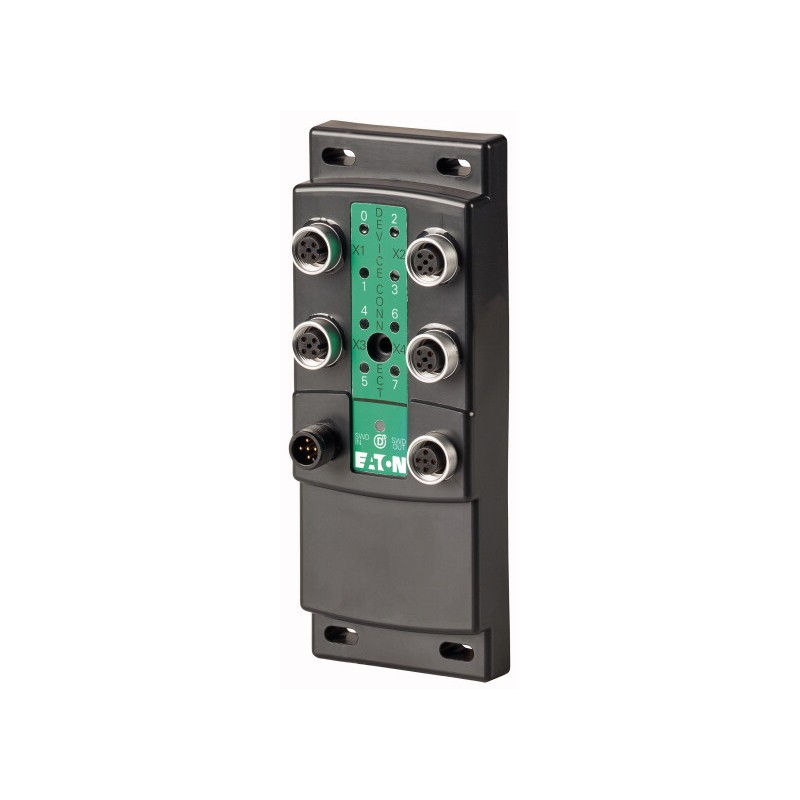

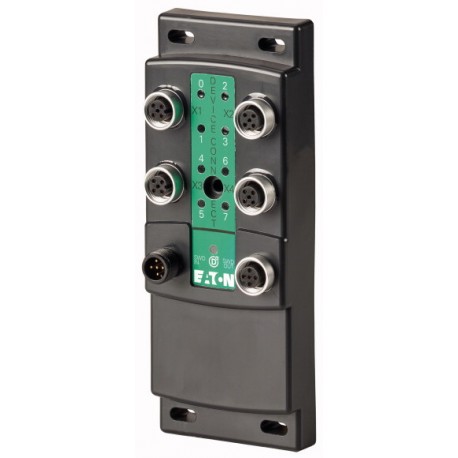

EU6E-SWD-4DX 174735 EATON ELECTRIC Module-bloc SWD, module d'entrée/sortie IP69K, 4 entrées 24 V DC avec ali..
EU6E-SWD-4DX
174735
EATON-MOELLER
Module-bloc SWD, module d'entrée/sortie IP69K, 4 entrées 24 V DC avec alimentation, 4 connecteurs femelles E/S M12
Commande industrielle API > Bus de terrain, périphérie déc. - module d'entrées/sorties numérique
Smartwire Darwin
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
En savoir plus
▲Module-bloc SWD, module d'entrée/sortie IP69K, 4 entrées 24 V DC avec alimentation, 4 connecteurs femelles E/S M12
Gamme de livraison
Gamme
Participants SmartWire-DT
Fonction de base
Modules tout-ou-rien
Fonction
Pour le raccordement de signaux E/S tout-ou-rien
Entrées
Tout-ou-rien
4
Connexion à SmartWire-DT
oui
Caractéristiques techniques
Généralités
Conformité aux normes
IEC/EN 61131-2
Encombrements (L x H x P)
60 x 157 x 34 mm
Poids
0.25 kg
Facilité de montage et gain de place
Fixation par vis (M4)
Position de montage
Quelconque
Alimentation 24 V DC pour alimentation de sortie
AlimentationPuissance dissipée [P]
1.5 W
Résistance climatique
Résistance climatique
Chaleur sèche selon IEC 60068-2-2
Chaleur humide selon EN 60068-2-3
Chaleur humide selon EN 60068-2-3
Pression de l'air (service)
795 - 1080 hPa
Température ambianteEn service [ϑ]
-25 - +55 °C
Température ambianteStockage/transport [ϑ]
-40 - +70 °C
Relative de l'air admissibleCondensation
admissible
Relative de l'air admissibleHumidité relative, sans condensation (IEC/EN 60068-2-30)
5 - 95 %
Résistance mécanique
Degré de protection (IEC/EN 60529, EN50178, VBG4)
IP69K
Vibrations (IEC/EN 61131-2:2008)Amplitude constante de 3,5 mm
5 - 8.4 Hz
Vibrations (IEC/EN 61131-2:2008)Accélération constante de 1 g
8.4 - 150 Hz
Tenue aux chocs (IEC/EN 60068-2-27) de forme demi-sinusoïdale, 30 g/11 ms
9 Chocs
Chute et culbute (IEC/EN 60068-2-31) [Hauteur de chute]
50 mm
Chute libre, appareil emballé (IEC/EN 60068-2-32)
0.3 m
Compatibilité électromagnétique (CEM)
Catégorie de surtension
II
Degré de pollution
3
Décharges électrostatiques (IEC/EN 61131-2:2008)Décharge dans l'air (niveau 3)
8 kV
Décharges électrostatiques (IEC/EN 61131-2:2008)Décharge au contact (niveau 2)
4 kV
Champs électromagnétiques rayonnés (IEC/EN 61131-2:2008)80 - 1000 MHz
10 V/m
Champs électromagnétiques rayonnés (IEC/EN 61131-2:2008)1.4 - 2 GHz
3 V/m
Champs électromagnétiques rayonnés (IEC/EN 61131-2:2008)2 - 2.7 GHz
1 V/m
Antiparasitage (SmartWire-DT)
EN 55011 classe A
Transitoires rapides en salves (IEC/EN 61131-2:2008, niveau 3, Burst)Câble d'alimentation
2 kV
Transitoires rapides en salves (IEC/EN 61131-2:2008, niveau 3, Burst)Câbles de signaux
1 kV
Transitoires rapides en salves (IEC/EN 61131-2:2008, niveau 3, Burst)Câbles SmartWire-DT
1 kV
Ondes de choc (IEC/EN 61131-2:2008, niveau 1, Surge)Câbles d'alimentation surtension
0.5 kV
Ondes de choc (IEC/EN 61131-2:2008, niveau 1, Surge)Câbles d'E/S surtension
1 kV
Perturbations conduites (IEC/EN 61131-2:2008, niveau 3)
10 V
Interface SmartWire-DT
Type de participant
Participants SmartWire-DT (esclave)
Réglage de la vitesse de transmission (débit en bauds)
Automatique
Vitesse de transmission (Baudrate)
maximale2000 kBd
Etat SmartWire-DT
vert LED
SWD-IN
Connecteur mâle M12 (codage A), 5 pôles
SWD-OUT
Connecteur femelle M12 (codage A), 5 pôles
Courant absorbé (24 V, sans détecteur et sans alimentation E/S)Consommation (alimentation SWD 24 V)
66 mA
Alimentation des capteursConsommation max. par connecteur E/S mâle M12
70 mA
Alimentation des capteursProtection contre les surcharges et les courts-circuits
oui, avec diagnostic
Raccordement alimentation et E/S
Raccordement détecteur E/SMode de raccordement
Connecteur femelle M12 (codage A), 5 pôles
Entrées tout-ou-rien
Nombre
4
Courant d'entrée
4 en moyenne sous 24 V DC mA
Limite type 1
Low < 5V DC;High > 15V DC
la fonction « temporisation d'entrée »
High->Low < 0,2 ms
Low->High < 0,2 ms
Low->High < 0,2 ms
Affichage d'état Entrées
jaune LED
Séparation galvanique
Entrées par rapport à SmartWire-DT
Non
entrée avec entrée
non
Vérification de la conception selon IEC/EN 61439
Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
1.5 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+55 °C
Degré de protection
IP69K
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Les exigences de la norme produit sont respectées.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 7.0
Commande industrielle API (EG000024) / Bus de terrain, périphérie déc. - module d'entrées/sorties numérique (EC001599)
Electricité, Electronique, Automatisation et Commande / Commande / Bus de terrain, périphérique décentralisé / Bus de terrain, périphérique décentralisé - module entrée/sortie numérique ([email protected] [BAA055014])
tension d'alimentation CA 50 Hz
0 - 0 V
tension d'alimentation CA 60 Hz
0 - 0 V
tension d'alimentation CC
20.4 - 28.8 V
type de tension d’alimentation
DC
nombre d’entrées numériques
4
nombre de sorties numériques
0
entrées numériques configurables
non
sorties numériques configurables
non
courant d'entrée au signal 1
4 mA
tension admissible à l'entrée
20.4 - 28.8 V
type de tension d'entrée
DC
type de sortie numérique
autre
courant de sortie
0 A
tension admissible à la sortie
20.4 - 28.8 V
type de tension de sortie
DC
protection contre les courts-circuits, sorties disponibles
non
nombre d'interfaces matérielles Industrial Ethernet
0
nombre d'interfaces matérielles PROFINET
0
nombre d'interfaces matérielles en série RS-232
0
nombre d'interfaces matérielles en série RS-422
0
nombre d'interfaces matérielles en série RS-485
0
nombre d'interfaces matérielles en série TTY
0
nombre d'interfaces matérielles parallèles
0
nombre d'interfaces matérielles Wireless
0
nombre d'interfaces matérielles USB
0
nombre d'autres interfaces matérielles
0
avec interface optique
non
protocole pris en charge pour TCP/IP
non
protocole pris en charge pour PROFIBUS
non
protocole pris en charge pour CAN
non
protocole pris en charge pour INTERBUS
non
protocole pris en charge pour ASI
non
protocole pris en charge pour KNX
non
protocole pris en charge pour MODBUS
non
protocole pris en charge pour Data-Highway
non
protocole pris en charge pour DeviceNet
non
protocole pris en charge pour SUCONET
non
protocole pris en charge pour LON
non
protocole pris en charge pour PROFINET IO
non
protocole pris en charge pour PROFINET CBA
non
protocole pris en charge pour SERCOS
non
protocole pris en charge pour Foundation Fieldbus
non
protocole pris en charge pour EtherNet/IP
non
protocole pris en charge pour AS-Interface Safety at Work
non
protocole pris en charge pour DeviceNet Safety
non
protocole pris en charge pour INTERBUS-Safety
non
protocole pris en charge pour PROFIsafe
non
protocole pris en charge pour SafetyBUS p
non
protocole pris en charge pour autres systèmes de bus
oui
standard radio Bluetooth
non
standard radio WLAN 802.11
non
standard radio GPRS
non
standard radio GSM
non
standard radio UMTS
non
maître IO-Link
non
composants système
oui
indice de protection (IP)
IP69K
finition du raccordement électrique
borne à vis
temps de retard en cas de changement de signal
0.2 - 0.2 ms
raccordement au bus de champ possible sur coupleur de bus séparé
oui
montage possible sur barres profilées
non
montage mural/direct possible
oui
encastrement frontal possible
non
montage sur rack possible
non
adapté aux fonctions de sécurité
non
catégorie selon EN 954-1
sans
SIL conformément à IEC 61508
sans
niveau de performance selon EN ISO 13849-1
sans
matériel associé (Ex ia)
non
matériel associé (Ex ib)
non
catégorie de protection contre les explosions pour le gaz
sans
catégorie de protection contre les explosions pour la poussière
sans
largeur
60.8 mm
hauteur
156.8 mm
profondeur
34 mm
Homologations
North America Certification
UL listed, CSA certified
Specially designed for North America
No

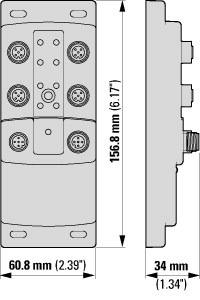

Encombrements

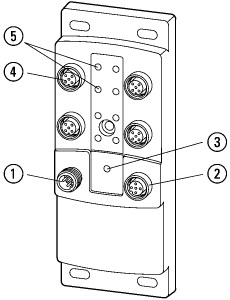

Modules d'E/S SmartWire-DT, module-bloc EU6E-SWD-…
① Raccordement SmartWire-DT SWD IN
② Raccordement SmartWire-DT SWD OUT
③ LED de diagnostic SmartWire-DT
④ Raccordement E/S X1...X4
⑤ Indicateurs d'état entrées/sorties
② Raccordement SmartWire-DT SWD OUT
③ LED de diagnostic SmartWire-DT
④ Raccordement E/S X1...X4
⑤ Indicateurs d'état entrées/sorties
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF EATON PRODUCT CATALOGUE SMART WIRE DT.pdf | 23 Mbytes |
|
| EU6E-SWD-4DX EU6E-SWD-4DX 174735 FR_174735.pdf | 272 Kbytes |
|
Commentaires: (0) ▲
Aucun commentaire sur le produit encore.
Écrire commentaire
Sous forme de peau
| Score: |
|
| Nom: | |
| Email: | |
| Titre: | |
| Commentaire: | |
| Recommandez-vous acheter ce produit? | |
|
|
|
| Écrire commentaire | |
Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
