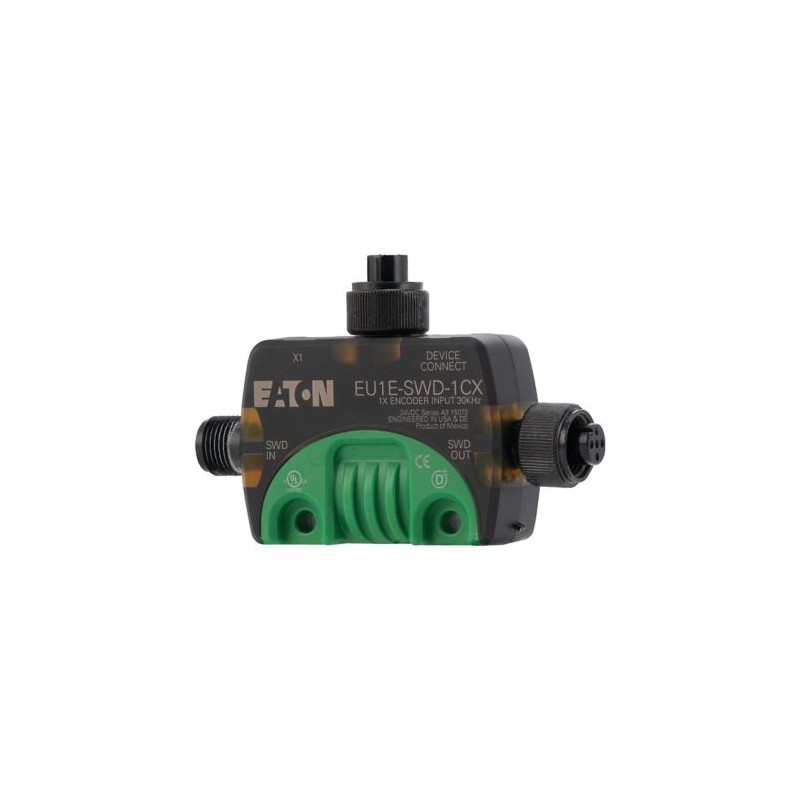

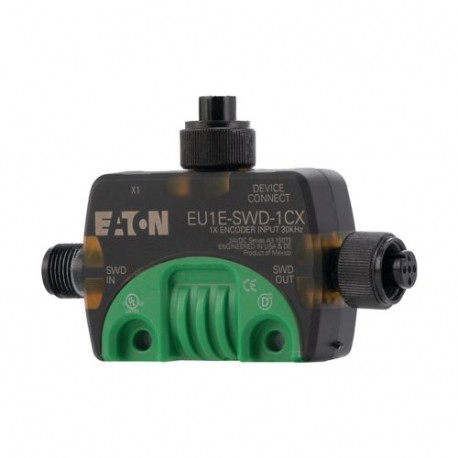

EU1E-SWD-1CX 174721 Y7-174721 EATON ELECTRIC SWD T-Connector Zählermodul IP69K, ein Zähleingang mit Versorgu..
EU1E-SWD-1CX
174721
Y7-174721
EATON-MOELLER
SWD T-Connector Zählermodul IP69K, ein Zähleingang mit Versorgung, eine E/A-Buchse M12
EU1E-SWD-1CX
SmartWire-DT-Modul mit Schutzart IP67 für den Anschluss eines Digitalzählers; 24 VDC, 70 mA kurzschlussfestes Netzteil für Zähler; automatische Adresseinstellung; 24 VDC einfacher Zähler, Inkrementalgeber (A, B, R) mit X1-, X2-, X4-Kodierung; Up/Down-Zähler bis zu 30 kHz; Thekenanschluss mit M12-Buchse
Industriesteuerungen SPS > SPS-Funktions-/Technologie-Modul
Smartwire Darwin
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Bestseller
▲Mehr Infos
▲Allgemeine Spezifikation
Produktname
Eaton EU1E Counter module
Katalognummer
174721
Produkt Länge/Tiefe
85.6 mm
Produkthöhe
20.1 mm
Produktbreite
56.9 mm
Produktgewicht
0.07 kg
Zertifikat(e)
IEC/EN 61131-2
UL File No.: E170645
CSA
UL
UL File No.: E170645
CSA
UL
EAN
4015081712076
Modellcode
EU1E-SWD-1CX
Features & Functions
Merkmale
Überlastschutz (Sensorversorgung)
Kurzschlussschutz (Sensorversorgung)
Flussregler möglich
Kurzschlussschutz (Sensorversorgung)
Flussregler möglich
Funktionen
Wegerfassung verfügbar
Einachssteuerung möglich
Einachspositionierung möglich
Zum Anschluss eines Zählers
Einachssteuerung möglich
Einachspositionierung möglich
Zum Anschluss eines Zählers
General
Stromverbrauch
70 mA, max. Stromaufnahme pro M12 E/A Stecker, Sensorversorgung, SmartWire-DT-Netzwerk
57 mA, SmartWire-DT-Netzwerk, 24 V, ohne Sensor- und ohne E/A-Versorgung
57 mA, SmartWire-DT-Netzwerk, 24 V, ohne Sensor- und ohne E/A-Versorgung
Schutzart
IP69 (nach IEC/EN 60529, EN 50178, VBG 4)
IP69
IP69
Montageart
Schraubmontage (M4)
Befestigungsteil (Clip M20)
DIN-Schiene
Befestigungsteil (Clip M20)
DIN-Schiene
Überspannungskategorie
II
Verschmutzungsgrad
3
Produktkategorie
SmartWire-DT Teilnehmer
Geeignet für
Zählen
Inkremental-Wert-Erfassung
Pfad-Regler
Inkremental-Wert-Erfassung
Pfad-Regler
Ambient conditions, mechanical
Konst. Beschleunig.
1 g, 8,4 - 150 Hz, entsprechend IEC/EN 61131-2, Vibrationen
Konst. Amplitude
3,5 mm, 5 - 8,4 Hz, entsprechend IEC/EN 61131-2, Vibrationen
Kippen und Umstürzen
50 mm Fallhöhe, Kippfallen (IEC/EN 60068-2-31)
Fallhöhe (IEC/EN 60068-2-32) - max
0.3 m
Einbaulage
beliebig
Schockfestigkeit
30 g, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 11 ms, 9 Impacts
Climatic environmental conditions
Luftdruck
795 - 1080 hPa (Betrieb)
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
70 °C
Umgebungstemperatur Lagerung - min
-40 °C
Umgebungstemperatur Lagerung - max
70 °C
Klimafestigkeit
Trockene Hitze nach IEC 60068-2-2
Feuchte Wärme, konstant, nach IEC 60068-2-3
Feuchte Wärme, konstant, nach IEC 60068-2-3
Umweltbedingungen
Kondensation: zulässig
Betriebstemperatur - min.
-25 °C
Betriebstemperatur - max.
70 °C
Relative Luftfeuchtigkeit
5 - 95 % (ohne Betauung, IEC/EN 60068-2-30)
Electro magnetic compatibility
Luftentladung
8 kV, nach IEC 61131-2, Stufe 3, ESD
Berstimpuls
2 kV, Versorgungskabel, entsprechend IEC/EN 61131-2, Level 3
1 kV, Signalleitung, entsprechend IEC/EN 61131-2, Level 3
1 kV, SmartWire-DT Leitung, entsprechend IEC/EN 61131-2, Level 3
1 kV, Signalleitung, entsprechend IEC/EN 61131-2, Level 3
1 kV, SmartWire-DT Leitung, entsprechend IEC/EN 61131-2, Level 3
Elektromagnetische Felder
10 V/m bei 80 - 1000 MHz (gemäß IEC/EN 61131-2:2008)
3 V/m bei 1,4 - 2 GHz (gemäß IEC EN 61131-2:2008)
1 V/m bei 2,0 - 2,7 GHz (gemäß IEC EN 61131-2:2008)
3 V/m bei 1,4 - 2 GHz (gemäß IEC EN 61131-2:2008)
1 V/m bei 2,0 - 2,7 GHz (gemäß IEC EN 61131-2:2008)
Einströmung
10 V (IEC/EN 61131-2:2008, Stufe 3)
Stromstoßbemessung
0,5 kV, Surge Versorgungsleitungen, Überspannung (IEC/EN 61131-2:2008, Stufe 1), EMV
1 kV, Surge E/A-Leitungen, Überspannung (IEC/EN 61131-2:2008, Stufe 1), EMV
1 kV, Surge E/A-Leitungen, Überspannung (IEC/EN 61131-2:2008, Stufe 1), EMV
Electrical rating
Verlustleistung
Typisch 1,4 W
Bemessungsbetriebsspannung
24 V DC (Zähler-Eingänge)
Communication
Verbindung
5-polige M12-Buchse (A-kodiert), Anschluss für I/O-Sensor, Anschluss Versorgung und E/A
M12 Stecker (A-kodiert), 5-polig, SWD-IN
M12 Buchse (A-kodiert), 5-polig, SWD-OUT
M12 Stecker (A-kodiert), 5-polig, SWD-IN
M12 Buchse (A-kodiert), 5-polig, SWD-OUT
Anbindung an SmartWire-DT
Ja
Datenübtrag.rate
Automatische Einstellung
2 MBit/s, SmartWire-DT
2 MBit/s, SmartWire-DT
LED-Anzeige
Statusanzeige des Zählerstands: Gelbe LED
Statusanzeige des SmartWire-DT Netzwerks: Grüne LED
Statusanzeige des SmartWire-DT Netzwerks: Grüne LED
Stati.
SmartWire-DT Teilnehmer, SmartWire-DT-Netzwerk
Input/Output
Zählfrequenz
30 kHz
Eingang
1 Zählereingang
32 Bit (Zählwert)
32 Bit (Zählwert)
Safety
Explosionsschutz-Kategorie für Staub
Keine
Explosionsschutz-Kategorie für Gas
Keine
Potentialtrennung
Eingänge zu SmartWire-DT: nein
Design verification
Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
1.4 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
| Merkmal | Wert |
|---|---|
| Anzahl der Funktionen (EF003244) | 3 |
| Redundanzfähigkeit (EF003156) | Nein |
| Geeignet für Zählen (EF003248) | Ja |
| Geeignet zum Wiegen (EF003249) | Nein |
| Geeignet für Temperaturregelung (EF008344) | Nein |
| Geeignet für Schweiß-Regelung (EF003251) | Nein |
| Geeignet für Druck-Regelung (EF003252) | Nein |
| Geeignet für NC (EF003253) | Nein |
| Geeignet für Wegerfassung (EF003255) | Ja |
| Geeignet für CNC (EF003256) | Nein |
| Geeignet für SSI (EF003254) | Nein |
| Geeignet für Inkremental-Wert-Erfassung (EF003258) | Ja |
| Geeignet für Absolut-Wert-Erfassung (EF003259) | Nein |
| Geeignet für Durchfluss-Regelung (EF003260) | Ja |
| Geeignet für Durchfluss-Messung (EF003261) | Nein |
| Geeignet für Bahnsteuerung (EF003262) | Ja |
| Geeignet für Nocken-Steuerung (EF003263) | Nein |
| Geeignet für fliegende Säge (EF003264) | Nein |
| Geeignet für Mehrachs-Regelung (EF003265) | Nein |
| Geeignet für Einachs-Regelung (EF003266) | Ja |
| Geeignet für Mehrachs-Positionierung (EF003267) | Nein |
| Geeignet für Einachs-Positionierung (EF003268) | Ja |
| Geeignet für Sicherheitsfunktionen (EF001597) | Nein |
| SIL nach IEC 61508 (EF009889) | ohne |
| Performance Level nach EN ISO 13849-1 (EF007399) | ohne |
| Zugehöriges Betriebsmittel (Ex ia) (EF004141) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) (EF004142) | Nein |
| Explosionsschutz-Kategorie für Gas (EF003997) | ohne |
| Explosionsschutz-Kategorie für Staub (EF003998) | ohne |
| Breite (EF000008) | 56.9 mm |
| Höhe (EF000040) | 20.1 mm |
| Tiefe (EF000049) | 85.6 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF EATON PRODUCT CATALOGUE SMART WIRE EN.pdf | 26 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| EU1E-SWD-1CX Y7-174721 174721 DE_183272.pdf | 7 Mbytes |
|
