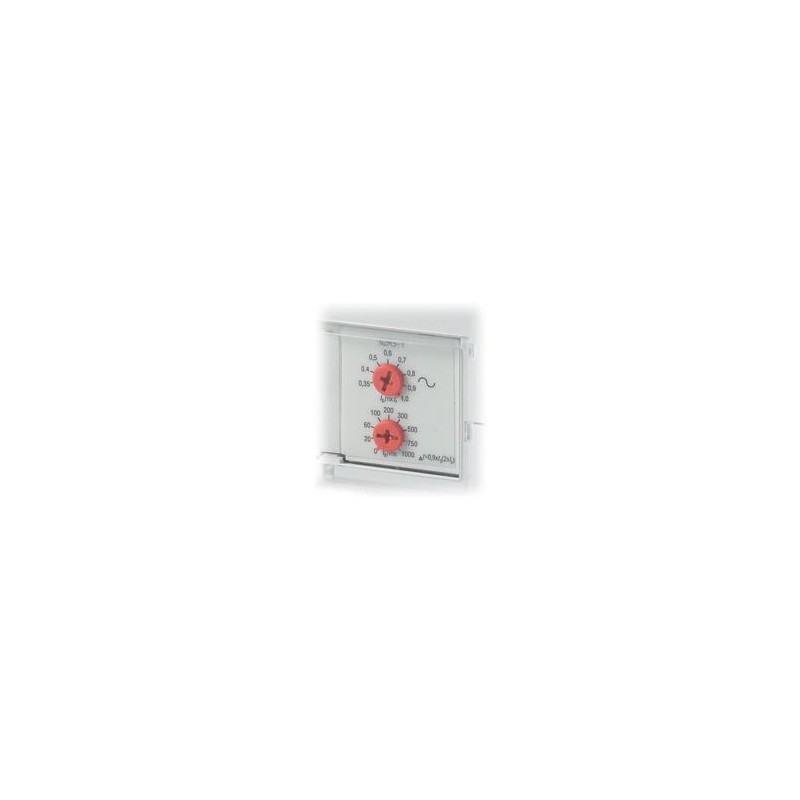

+NZM4-4-XT 266722 Y7-266722 EATON ELECTRIC Erdschlussauslöser, 4p. Kann nur zusammengebaut verkauft werden. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

+NZM4-4-XT 266722 Y7-266722 EATON ELECTRIC Erdschlussauslöser, 4p. Kann nur zusammengebaut verkauft werden.

+NZM4-4-XT

266722

Y7-266722

EATON-MOELLER

Erdschlussauslöser, 4p. Kann nur zusammengebaut verkauft werden.

+NZM4-4-XT

Erdschlussauslöser, 4p

Optionales Zubehör für die Leistungsschalter-Baureihe NZM bietet ein umfassendes Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage ist dank der modularen Funktionsgruppen immer flexibel und einfach. Hinweise: nicht UL/CSA-zugelassen. Unabhängig von Netz- und Steuerspannungen. Ig = 0,35-0,4-0,5-0,6-0,7-0,8-0,9-1,0xIn, tg = 0-20-60-100-200-300-500-750-1000ms. Nur für den Einsatz in Verbindung mit Leistungsschaltern mit elektronischer Auslösung geeignet. Nicht in Verbindung mit Motorschutzschaltern NZM.. -ICH.. Anzeige des Erdschlusses im optionalen DMI-Kommunikationsmodul. Verwendbar für NZM4-4, N4-4

Mehr Infos


Niederspannungsschaltgeräte > Fehlerstromauslöser für Leistungsschalter

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist eingeschränkt. Bitte fordern Sie uns ein Angebot, für uns zu überprüfen Einheiten stehen zur Verfügung oder Sie bieten eine Alternative Produkt.

Gehen Sie zum alternativen Produkt: NZM4-4-XKVI2P 180020

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM Veröffentlichung
Katalognummer
266722
Produkt Länge/Tiefe
23 mm
Produkthöhe
54 mm
Produktbreite
41 mm
Produktgewicht
0.025 kg
Einhaltung(en)
IEC
RoHS conform
EAN
4015082667221
Modellcode
+NZM4-4-XT

Produktspezifikationen

Benutzt mit
NZM4-4
Typ
Zubehör Erdschlussfreigabe Spannungsfreigabe
Besondere Merkmale
Keine UL/CSA-Freigabe Unabhängig von Netz- und Steuerspannungen Ig = 0,35 – 0,4 – 0,5 – 0,6 – 0,7 – 0,8 – 0,9 – 1,0 x In tg = 0 – 20 – 60 – 100 – 200 – 300 – 500 – 750 – 1000 ms
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Rahmen
NZM4
Ansprechverzögerungszeit - max
1000 ms
Ansprechverzögerungszeit - min
1000 ms
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei DC - max
0 V
Funktionen
Verzögerung einstellbar
Bemessungssteuerspeisespannung (Us) bei DC - min
0 V
Bemessungsfehlerstrom - max
1600 A
Bemessungsfehlerstrom - min
630 A
Bemessungsbetriebsspannung (Ue) - max
690 V

ETIM for 266722 Niederspannungsschaltgeräte (EC001021)
Merkmal Wert
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 0 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 0 V
Bemessungssteuerspeisespannung DC (EF003980) 0 V
Bemessungsfehlerstrom (EF003975) 630 A
Max. Ansprechverzögerungszeit (EF008259) 1000 ms
Verzögerungszeit einstellbar (EF001420) Ja
Max. Bemessungsbetriebsspannung Ue (EF007357) 690 V

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
+NZM4-4-XT Y7-266722 266722 ES_265996.pdf 3 Mbytes +NZM4-4-XT Y7-266722 266722 ES_265996.pdf
