> EATON - MOELLER>Leistungsschalter NZM >NZM4-4-XKVI2P 180020 Y7-180020 ELECTRIC Brückenbausatz, +Isolierplatten, 4p/2p
ANUNCIAR
Vorheriges Produkt Nächstes Produkt

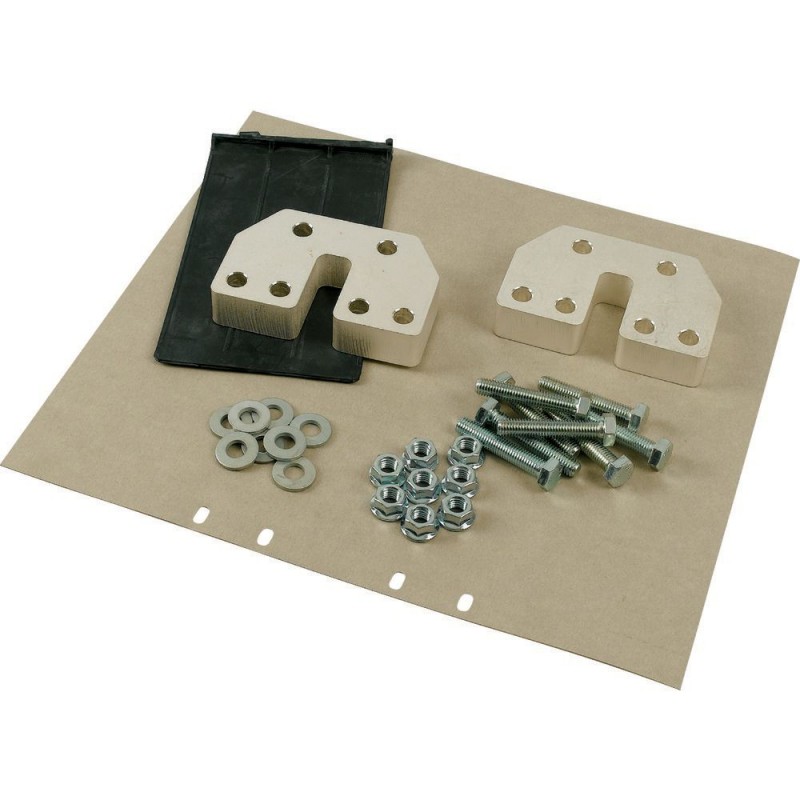

NZM4-4-XKVI2P 180020 Y7-180020 EATON ELECTRIC Brückenbausatz, +Isolierplatten, 4p/2p Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM4-4-XKVI2P 180020 Y7-180020 EATON ELECTRIC Brückenbausatz, +Isolierplatten, 4p/2p

NZM4-4-XKVI2P

180020

Y7-180020

EATON-MOELLER

Brückenbausatz, +Isolierplatten, 4p/2p

NZM4-4-XKVI2P

Eaton Moeller series NZM– Kompaktleistungsschalter. Verbindungssatz, +Isolationsplatten, 4p, /2p

Optionales Zubehör für Leistungsschalter der Baureihe NZM bietet ein umfassendes Portfolio an Einsatzmöglichkeiten für den weltweiten Einsatz. Modulare Funktionsgruppen machen die Montage flexibel und einfach. Hinweise: Typ enthält Teile für beide Schaltseiten für 4-polig N.. -S1(15)-DC(-PV-NA) Schalter, die als 1-polige Schalter für DC verwendet werden. Die Verknüpfungen werden verwendet, um Kontakte in Reihe zu schalten. Jumper-Kit mit Abdeckung zur Verwendung mit: N4-4-.. S1(15)-DC, N4-4-... S1(15)-PV-NA

Mehr Infos


Niederspannungsschaltgeräte > Verdrahtungsset für Leistungsschalter

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $488.77
Stückpreis: $488.77
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM Verbindungskit
Katalognummer
180020
Produkt Länge/Tiefe
240 mm
Produkthöhe
210 mm
Produktbreite
100 mm
Produktgewicht
4.244 kg
Einhaltung(en)
IEC
UL489B
RoHS conform
Zertifikat(e)
UL (File No. E471671)
UL 489B
CE marking
IEC 60947-3
UL listed
EAN
4015081751730
Modellcode
NZM4-4-XKVI2P

Produktspezifikationen

Benutzt mit
N4-4-(800)(1000)(1250)(1400)-S1(-S15)-DC
N4-4-...-S1(-S15)-PV-NA
Typ
Zubehör DC-Verbindungskit Klemme
Besondere Merkmale
Brückenbausatz mit Isolierplatten/Phasentrenner IP00 und Kühlkörper
Stromstärkewert
1400 A (40 °C), 1260 A (65 °C)
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Gilt nicht für Kunststoffgehäuse.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Rahmen
NZM4
Geeignet für
2-polig
Nennspannung (UL/CSA 13)
Max. 1500 V DC
Schutzart
IP20
Anzahl der Pole
2-polig
Ausführung
Sonstige

ETIM for 180020 Niederspannungsschaltgeräte (EC002050)
Merkmal Wert
Geeignet für Anzahl der Pole (EF001589) 2
Ausführung (EF000010) sonstige

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM4-4-XKVI2P Y7-180020 180020 ES_152553.pdf 2 Mbytes NZM4-4-XKVI2P Y7-180020 180020 ES_152553.pdf
