> EATON - MOELLER>Leistungsschalter NZM >+NZM4-XT 266721 Y7-266721 ELECTRIC Erdschlussauslöser, 3p. Kann nur zusammengebaut verkauft werden.
Vorheriges Produkt Nächstes Produkt

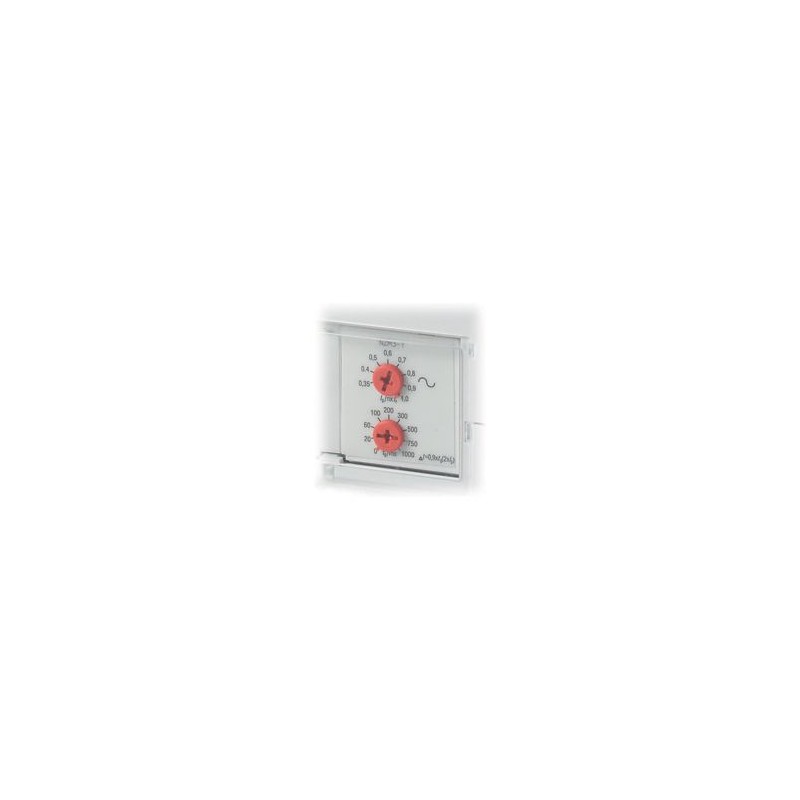

+NZM4-XT 266721 Y7-266721 EATON ELECTRIC Erdschlussauslöser, 3p. Kann nur zusammengebaut verkauft werden. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

+NZM4-XT 266721 Y7-266721 EATON ELECTRIC Erdschlussauslöser, 3p. Kann nur zusammengebaut verkauft werden.

+NZM4-XT

266721

Y7-266721

EATON-MOELLER

Erdschlussauslöser, 3p. Kann nur zusammengebaut verkauft werden.

+NZM4-XT

Erdschlussauslöser, 3p

Optionales Zubehör für die Leistungsschalter-Baureihe NZM bietet ein umfassendes Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage ist dank der modularen Funktionsgruppen immer flexibel und einfach. Hinweise: nicht UL/CSA-zugelassen. Unabhängig von Netz- und Steuerspannungen. Ig = 0,35-0,4-0,5-0,6-0,7-0,8-0,9-1,0xIn, tg = 0-20-60-100-200-300-500-750-1000ms. Nur für den Einsatz in Verbindung mit Leistungsschaltern mit elektronischer Auslösung geeignet. Nicht in Verbindung mit Motorschutzschaltern NZM.. -ICH.. Anzeige des Erdschlusses im optionalen DMI-Kommunikationsmodul. Verwendbar für: NZM4, N4, NS4, NZM4-NA

Mehr Infos


Niederspannungsschaltgeräte > Fehlerstromauslöser für Leistungsschalter

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist eingeschränkt. Bitte fordern Sie uns ein Angebot, für uns zu überprüfen Einheiten stehen zur Verfügung oder Sie bieten eine Alternative Produkt.

Gehen Sie zum alternativen Produkt: NZM4-XSU-R 100775

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Erdschlussauslöser, 3p
Optionales Zubehör zur Leistungsschalter-Reihe NZM bietet ein umfangreiches Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage gestaltet sich flexibel und einfach durch modulare Funktionsgruppen. Hinweise: Nicht UL/CSA approbiert. Netz- und hilfsspannungsunabhängig. Ig = 0.35-0.4-0.5-0.6-0.7-0.8-0.9-1.0xIn, tg = 0-20-60-100-200-300-500-750-1000ms. Nur in Kombination mit Leistungsschalter mit elektronischem Auslöser einsetzbar. Nicht in Verbindung mit Motorschutz-Leistungsschaltern NZM..-ME.. Anzeige des Erdschlussfehlers im optionalen Kommunikationsmodul DMI. Verwendbar für: NZM4, N4, NS4, NZM4-NA

Lieferprogramm

Sortiment
Zusatzausrüstung
Zubehör
Spannungsauslöser
Zubehör
Erdschlussauslöser
Norm/Zulassung
IEC
Baugröße
NZM4
Beschreibung
Nicht UL/CSA approbiert
Netz- und hilfsspannungsunabhängig
Ig= 0.35 - 0.4 - 0.5 - 0.6 - 0.7 - 0.8 - 0.9 - 1.0 x In
tg= 0 - 20 - 60 - 100 - 200 - 300 - 500 - 750 - 1000 ms
verwendbar für
verwendbar für
NZM4
NS4
Hinweise

Nur in Kombination mit Leistungsschalter mit elektronischem Auslöser einsetzbar.

Nicht in Verbindung mit Motorschutz‐Leistungsschaltern NZM…‐ME…

Anzeige des Erdschlussfehlers im optionalen Kommunikationsmodul DMI.

Daten für Bauartnachweis nach IEC/EN 61439

Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 9.0

Low-voltage industrial components (EG000017) / Fehlerstromauslöser für Leistungsschalter (EC001021)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Leistungsschalter, Leistungstrennschalter (NS) / Fehlerstromauslöser für Leistungsschalter (ecl@ss13-27-37-04-11 [AKF009018])
Bemessungssteuerspeisespannung AC 50 Hz
0 - 0 V
Bemessungssteuerspeisespannung AC 60 Hz
0 - 0 V
Bemessungssteuerspeisespannung DC
0 - 0 V
Bemessungsfehlerstrom
630 - 1600 A
Max. Ansprechverzögerungszeit
1000 ms
Verzögerungszeit einstellbar
ja
Max. Bemessungsbetriebsspannung Ue
690 V

ETIM for 266721 Niederspannungsschaltgeräte (EC001021)
Merkmal Wert
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 0 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 0 V
Bemessungssteuerspeisespannung DC (EF003980) 0 V
Bemessungsfehlerstrom (EF003975) 630 A
Max. Ansprechverzögerungszeit (EF008259) 1000 ms
Verzögerungszeit einstellbar (EF001420) Ja
Max. Bemessungsbetriebsspannung Ue (EF007357) 690 V
