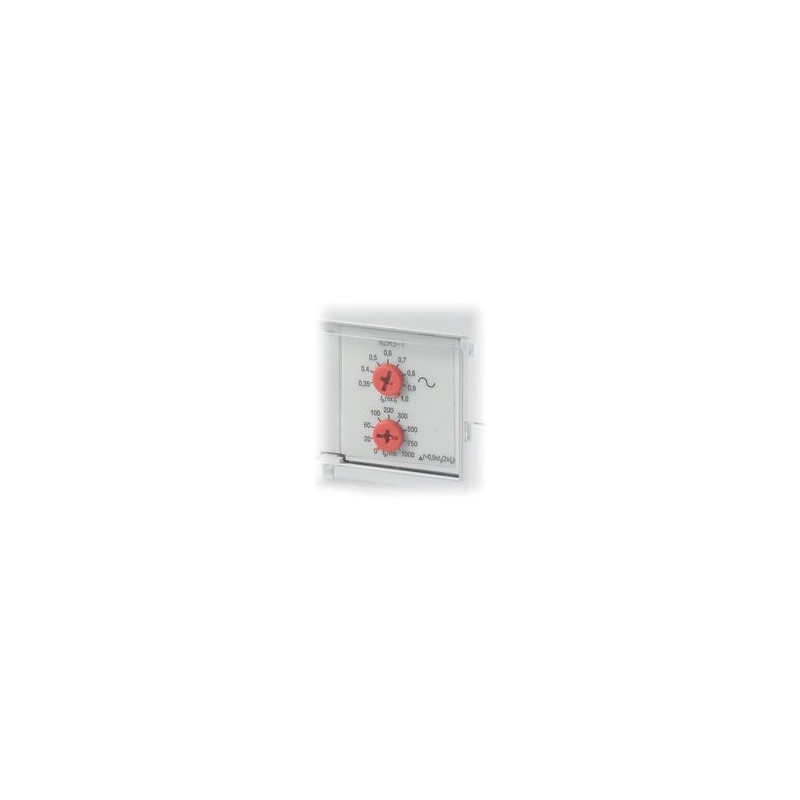

+NZM4-XT 266721 EATON ELECTRIC Déclencheur sur défaut à la terre, 3p Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

+NZM4-XT 266721 EATON ELECTRIC Déclencheur sur défaut à la terre, 3p

+NZM4-XT

266721

EATON-MOELLER

Déclencheur sur défaut à la terre, 3p. Ne peut être vendu qu'assemblé.

Déclencheur sur défaut à la terre, 3p

Plus de détails


Appareillage industriel basse tension > Déclencheur à courant de fuite pour disjoncteur

Accessoires NZM

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est restreint. S'il vous plaît demandez-nous un devis pour vérifier s'il y a des unités disponibles ou vous offrir un produit de remplacement.

Aller au produit alternatif: NZM4-XSU-R 100775

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Déclencheur sur défaut à la terre, 3p
Equipements complémentaires optionnels pour la gamme des disjoncteurs NZM : permet un grand choix d’applications pour le marché mondial. Flexibilité et simplicité du montage grâce aux groupes fonctionnels modulaires. Remarques : Absence d'agrément UL/CSA. Indépendant de la tension réseau et de la tension auxiliaire. Ig = 0.35-0.4-0.5-0.6-0.7-0.8-0.9-1.0 x In, tg = 0-20-60-100-200-300-500-750-1000ms. Utilisable uniquement en association avec les disjoncteurs à déclencheur électronique. Non utilisable en association avec des disjoncteurs-moteurs NZM…-ME... Visualisation des défauts à la terre sur le module de communication DMI (en option). Utilisation pour : NZM4, N4, NS4, NZM4-NA

Gamme de livraison

Gamme
Equipements complémentaires
Equipements complémentaires
Déclencheur voltmétrique
Equipements complémentaires
Déclencheurs sur défaut à la terre
norme / homologation
IEC
Taille
NZM4
Description
Absence d'agrément UL/CSA
indépendants de la tension réseau et de la tension auxiliaire
Ig= 0.35 - 0.4 - 0.5 - 0.6 - 0.7 - 0.8 - 0.9 - 1.0 x In
tg= 0 - 20 - 60 - 100 - 200 - 300 - 500 - 750 - 1000 ms
Utilisation pour
Utilisation avec
NZM4
NS4
Remarques

Utilisable uniquement en association avec les disjoncteurs à déclencheur électronique.

Non combinable avec les disjoncteurs de protection moteur NZM…‐ME…

Visualisation des défauts à la terre sur le module DMI (en option)

Vérification de la conception selon IEC/EN 61439

Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 9.0

Low-voltage industrial components (EG000017) / Déclencheur à courant de fuite pour disjoncteur (EC001021)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Interrupteur de puissance (BT, < 1 kV) / Déclencheur à courant de défaut pour interrupteur de puissance (ecl@ss13-27-37-04-11 [AKF009018])
tension d'alimentation de courant nominal à CA 50 Hz
0 - 0 V
tension d'alimentation de courant nominal à CA 60 Hz
0 - 0 V
tension d'alimentation de courant nominal CC
0 - 0 V
courant de défaut nominal
630 - 1600 A
délai de temporisation du déclenchement max.
1000 ms
temps de retard ajustable
oui
tension de fonctionnement nominale max. Ue
690 V

Datasheet - PDF

▲
Titre: Taille: Type:
+NZM4-XT 266721 FR_266721.pdf 110 Kbytes +NZM4-XT 266721 FR_266721.pdf
