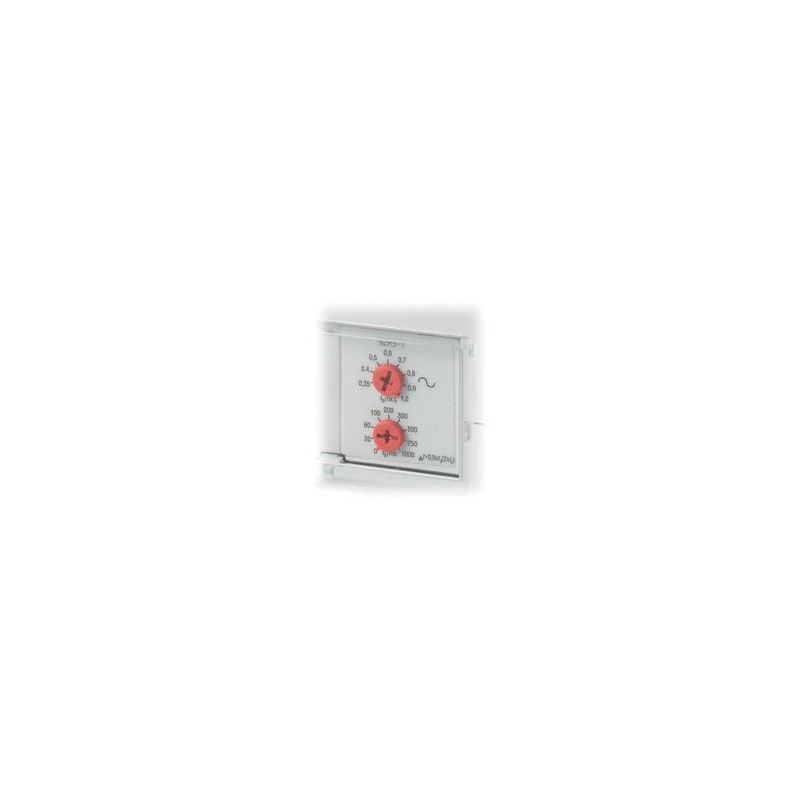

+NZM4-XT 266721 Y7-266721 EATON ELECTRIC Ground Fault Relé 3P. Só pode ser vendido montado. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

+NZM4-XT 266721 Y7-266721 EATON ELECTRIC Ground Fault Relé 3P. Só pode ser vendido montado.

+NZM4-XT

266721

Y7-266721

EATON-MOELLER

Ground Fault Relé 3P. Só pode ser vendido montado.

Detecção de falha de aterramento, 3P

Liberação de falha de aterramento, 3p

Acessórios opcionais para a série de disjuntores A NZM oferece uma ampla gama de opções de aplicação para uso em todo o mundo. A instalação é sempre flexível e simples graças aos grupos de funções modulares. Notas: Não aprovado pela UL/CSA. Não depende da rede elétrica ou das tensões de controle. Ig = 0,35-0,4-0,5-0,6-0,7-0,8-0,9-1,0xIn, tg = 0-20-60-100-200-300-500-750-1000ms. Adequado apenas para uso em combinação com disjuntores com desbloqueios eletrônicos. Não em combinação com disjuntores de proteção de motor NZM. -ME.. Visualização da falha de aterramento no módulo de comunicação DMI opcional. Pode ser usado para: NZM4, N4, NS4, NZM4-NA

Mais detalhes


Aparelhos elétricos de baixa tensão > Liberação de corrente residual para disjuntor

NZM Molded Case Automatic Switches

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo é restrito. Por favor, peça-nos um orçamento para verificar se há unidades disponíveis ou você oferecer um produto alternativo.

Vá para o produto alternativo: NZM4-XSU-R 100775

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Terra de falha de liberação, 3p
Acessórios opcionais para o disjuntor série NZM oferece um amplo portfólio de opções de aplicação para uso em todo o mundo. A montagem é sempre flexível e fácil graças ao modular a função de grupos. Notas: não UL/CSA aprovado. Não depende de corrente e tensões de controle. Ig = 0.35-0.4-0.5-0.6-0.7-0.8-0.9-1.0 xIn, tg = 0-20-60-100-200-300-500-750-1000ms. Só é adequado para uso em conjunto com disjuntores de ter eletrônico lançamentos. Não em combinação com o motor-proteção de circuitos disjuntores NZM..-ME.. Exibição de falha de aterramento opcional DMI módulo de comunicação. Pode ser usado para: NZM4, N4, NS4, NZM4-NA

Programa de entrega

Descrição
não UL/CSA aprovado
Não depende de corrente e tensões de controle
Eug= 0.35 - 0.4 - 0.5 - 0.6 - 0.7 - 0.8 - 0.9 - 1.0 x In
tg= 0 - 20 - 60 - 100 - 200 - 300 - 500 - 750 - 1000 ms
Para uso com
Para uso com
NZM4
O NS4
Notas

Só é adequado para uso em conjunto com disjuntores de ter eletrônico lançamentos.

Não pode ser usado em conjunto com o disjuntor NZM...‐ME... para a proteção do motor.

Exibição de falha de aterramento opcional DMI módulo de comunicação.

Verificação de projeto como de acordo com a IEC/EN 61439

IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / corrente Residual de lançamento para o circuito de alimentação do disjuntor (EC001021)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / Falha chave de corrente para disjuntores ([email protected] [AKF009013])
Avaliado controle de tensão de alimentação Nos no AC 50HZ
0 - 0 V
Avaliado controle de tensão de alimentação Nos no AC 60HZ
0 - 0 V
Avaliado controle de tensão de alimentação-Nos em DC
0 - 0 V
Nominal da corrente de falta
630 - 1600
Max. alimentação-tempo de atraso
1000 ms
Atraso ajustável
Sim
Max. nominal tensão de operação Ue
690 V

ETIM for 266721 Componentes industriais para Baixa Tensão (EC001021)
Característica Valor
Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978) 0 V
Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979) 0 V
Tensão de alimentação de corrente nominal DC (EF003980) 0 V
Corrente nominal de defeito (EF003975) 630 A
Tempo máximo de atraso da ligação (EF008259) 1000 ms
Tempo de atraso ajustável (EF001420) Sim
Máx. tensão nominal de operação Ue (EF007357) 690 V
