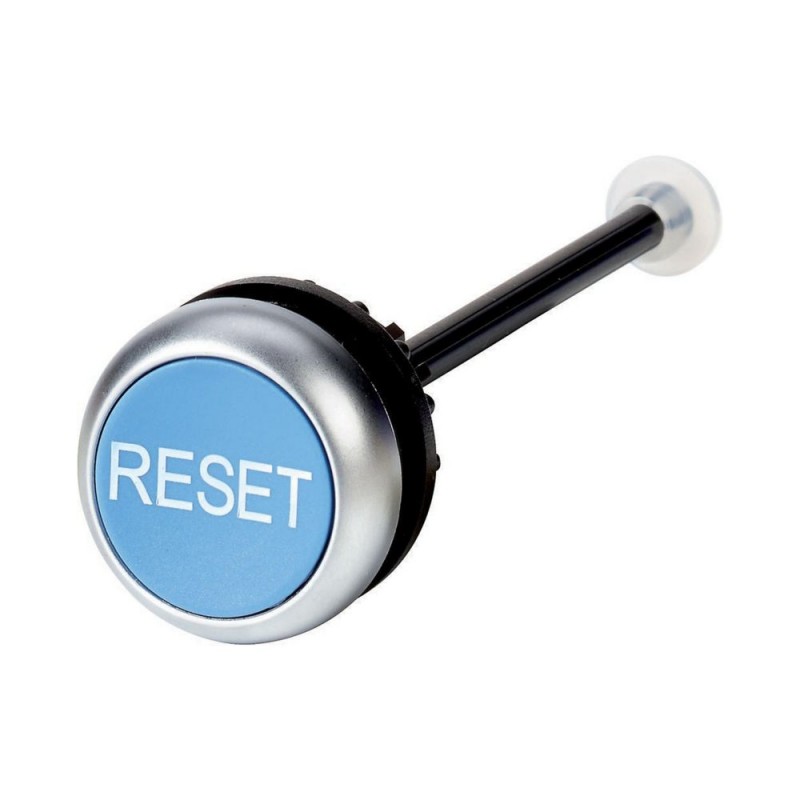

M22-DZ-B-GB14 254834 Y7-254834 EATON ELECTRIC Entsperrungstaste, blau ,RESET Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

M22-DZ-B-GB14 254834 Y7-254834 EATON ELECTRIC Entsperrungstaste, blau ,RESET

M22-DZ-B-GB14

254834

Y7-254834

EATON-MOELLER

10

Entsperrungstaste, blau ,RESET

M22-DZ-B-GB14

Eaton Moeller® series M22 Release pushbutton, blue, Bezel: titanium, RESET

Auslöser, Grundfunktion Zubehör: Reset-Tasten, Zubehör: Taster, Funktion: Für gekapselte Überlastrelais, Für gekapselte Überlastrelais, Einbaudurchmesser: 22.3 mm, Einbaudurchmesser: 22.3 mm, blau RESET, Frontring: Blende: Titan, Anschluss an SmartWire-DT: nein, Verwendbar für: ZW7..., ZE, Z5, ZB12, ZB32, ZB65, ZB150

Mehr Infos


Niederspannungsschaltgeräte > Frontelement für Drucktaster

Thermische Relais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $116.27
Stückpreis: $11.63
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Product Name
Eaton Moeller® series M22 Accessory Release pushbutton
Catalog Number
254834
Product Length/Depth
120 mm
Product Height
30 mm
Product Width
30 mm
Product Weight
0.013 kg
Compliances
CE Marked
Certifications
CSA Std. C22.2 No. 14
UL 508
EN 60947
IEC 60947
CE
CSA Class No.: 3211-03
UL
UL File No.: E29184
CSA
IEC/EN 60947
UL Category Control No.: NKCR
CSA-C22.2 No. 14
CSA File No.: 012528
EAN
4015082548346
Model Code
M22-DZ-B-GB14

Merkmale und Funktionen

Bezel color
Chrome
Bezel material
Plastic
Features
Labelled
Fitted with:
Front ring

Allgemein

Degree of protection (front side)
NEMA 4X
IP67
Opening diameter
22 mm
Type
Flat
Used with
ZB150
ZB32
ZE
Z5
ZB12
ZB65
ZW7...
Type
Flat
Used with
ZB150
ZB32
ZE
Z5
ZB12
ZB65
ZW7...

Klimatische Umweltbedingungen

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C

Kommunikation

Connection to SmartWire-DT
No

Betätigungselement

Actuator color
Blue
Actuator function
Spring-return

Ansprechpartner

Force for positive opening - min
0 N

Bauartnachweis

Heat dissipation capacity Pdiss
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 254834 Niederspannungsschaltgeräte (EC000221)
Merkmal Wert
Farbe des Knopfes (EF000190) blau
Anzahl der Befehlsstellen (EF001372) 1
Bauform der Linse (EF006253) rund
Lochdurchmesser (EF000079) 22 mm
Breite der Öffnung (EF004565) 0 mm
Höhe der Öffnung (EF004778) 0 mm
Bauform des Knopfes (EF001546) flach
Geeignet für Beleuchtung (EF001142) Nein
Mit Schutzabdeckung (EF005500) Nein
Beschriftet (EF001537) Ja
Schaltfunktion verrastend (EF007447) Nein
Tastend (EF001407) Ja
Mit Frontring (EF006014) Ja
Werkstoff des Frontrings (EF005972) Kunststoff
Farbe Frontring (EF002429) Chrom
Schutzart (IP), frontseitig (EF003118) IP67
Schutzart (NEMA), frontseitig (EF011961) 4X

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-DZ-B-GB14 Y7-254834 254834 EN_289241.pdf 3 Mbytes M22-DZ-B-GB14 Y7-254834 254834 EN_289241.pdf
