> >>M22-DZ-B-GB14 254834 M22-DZ-B-GB14Q ELECTRIC Touche de déblocage, bleue, RAZ
Produit précédent Produit suivant

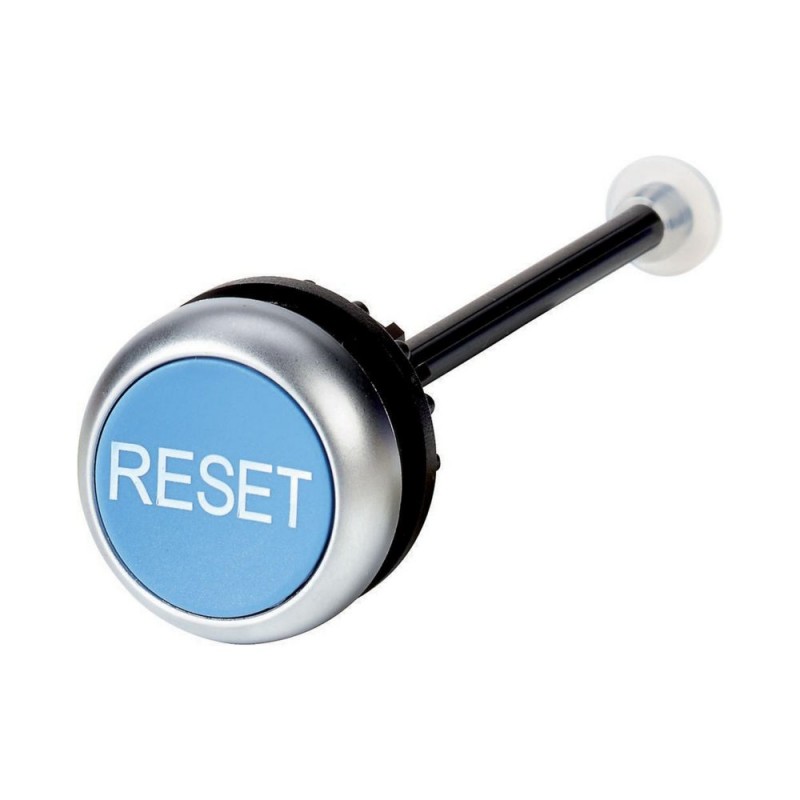

M22-DZ-B-GB14 254834 M22-DZ-B-GB14Q EATON ELECTRIC Touche de déblocage, bleue, RAZ Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

M22-DZ-B-GB14 254834 M22-DZ-B-GB14Q EATON ELECTRIC Touche de déblocage, bleue, RAZ

M22-DZ-B-GB14

254834

M22-DZ-B-GB14Q

EATON-MOELLER

10

Touche de déblocage, bleue, RAZ

Plus de détails


Appareillage industriel basse tension > Tête de bouton

Relais thermiques

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $100.10
Prix unitaire: $10.01

Quantité Prix
10+$10.01
20+$8.83
30+$8.35
40+$8.08
60+$7.86
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Touche de déblocage, bleue, RAZ
Touche de déblocage, Fonction de base équipements complémentaires: Boutons de réarmement, Equipements complémentaires: Boutons-poussoirs, Fonction: pour relais thermiques sous enveloppe, pour relais thermiques sous enveloppe, Diamètre de perçage 22,3 mm, Diamètre de perçage 22,3 mm, bleu RESET, Collerette: Collerette titane, Connexion à SmartWire-DT: non, Utilisation avec: ZW7…, ZE, Z5, ZB12, ZB32, ZB65, ZB150

Gamme de livraison

Equipements complémentaires
Equipements complémentaires
Gamme
Equipements complémentaires
Fonction de base équipements complémentaires
Boutons de réarmement
Equipements complémentaires
Boutons-poussoirs
Fonction
pour relais thermiques sous enveloppe
pour relais thermiques sous enveloppe
Diamètre de perçage 22,3 mm
Description
Diamètre de perçage 22,3 mm
Étiquette
bleu RESET
Collerette
Collerette titane
Connexion à SmartWire-DT
non
Utilisation avec
ZW7…
ZE
Z5
ZB12
ZB32
ZB65
ZB150

Caractéristiques techniques

Généralités
Température ambianteAppareil nu
-25 - +70 °C

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
0 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+70 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Sur demande
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Sans objet.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 9.0

Low-voltage industrial components (EG000017) / Tête de bouton industrielle (EC000221)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Appreillage de commande et de signalisation / Tête pour bouton-poussoir (ecl@ss13-27-37-12-10 [AKF028019])
couleur du bouton
bleu
nombre de postes de commande
1
type de lentille
rond
diamètre de trou
22 mm
largeur de l'ouverture
0 mm
hauteur de l'ouverture
0 mm
type de bouton
plat
adapté à l'éclairage
non
avec élément de protection
non
étiqueté
oui
fonction de commutation encliquetable
non
à rappel
oui
avec bague frontale
oui
matériau de la bague frontale
plastique
couleur de bague frontale
chrome
indice de protection (IP), face avant
IP67
degré de protection (NEMA), façade
4X

Homologations

Product Standards
UL 508; CSA-C22.2 No. 14; IEC/EN 60947; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
012528
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified
Specially designed for North America
No

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 34 Mbytes
M22-DZ-B-GB14 M22-DZ-B-GB14Q 254834 FR_254834.pdf 113 Kbytes M22-DZ-B-GB14 M22-DZ-B-GB14Q 254834 FR_254834.pdf
