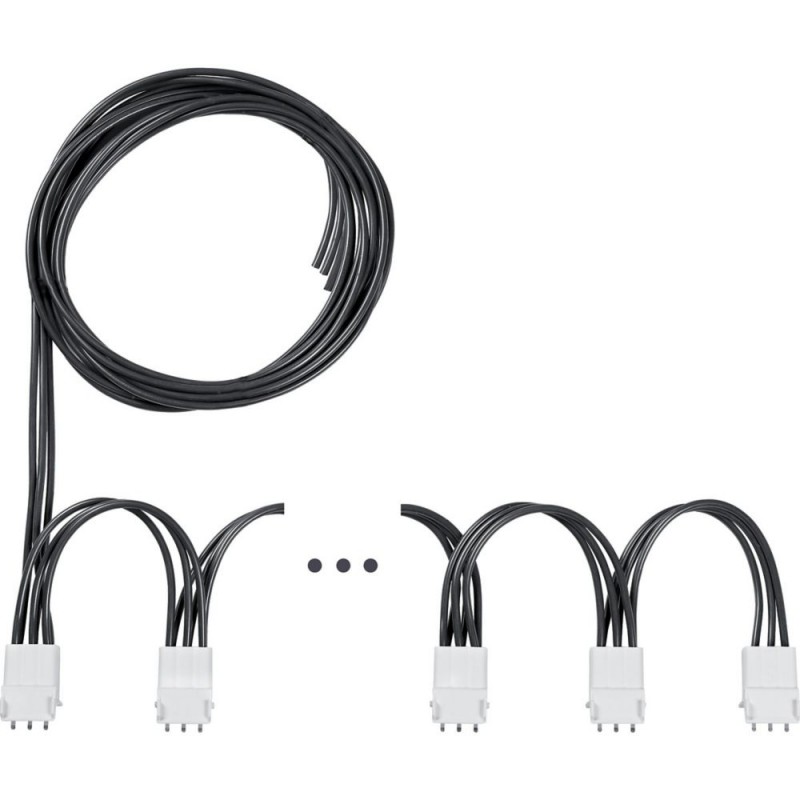

EMS-XBR3-2 177248 EATON ELECTRIC Anschluss mit kabel, power-phasig 2 Geräte Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

EMS-XBR3-2 177248 EATON ELECTRIC Anschluss mit kabel, power-phasig 2 Geräte

EMS-XBR3-2

177248

EATON-MOELLER

Anschluss mit kabel, power-phasig; 2 Geräte

Dreiphasige Anschlussbrücke für EMS; 2 Geräte; Mit Verbinder

Drehstromverbinder mit Stecker, 2 Geräte

3 vorkonfektionierte Anschlusskabel mit steckerseitigem Stecker zur parallelen Verdrahtung der Hauptstromverdrahtung für 2 EMS-Elektronik-Motorstarter mit einem max. Montageabstand von 30 mm, Leiterquerschnitt: 2,5 mm².

Mehr Infos


Niederspannungsschaltgeräte > Zubehör/Ersatzteile für elektronisches Motorsteuer- und Schutzgerät

Standard-Sanftstarter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Drehstromverbinder mit Stecker, 2 Geräte
3 vorkonfektionierte Verbindungsleitung mit Stecker auf Geräteseite für die parallele Hauptstromverdrahtung von 2 elektronischen Motorstartern EMS mit max. 30mm Montageabstand, Leitungsquerschnitt: 2,5mm².

Lieferprogramm

Sortiment
Elektronischer Motorstarter
Grundfunktion
Zusatzausrüstung
Beschreibung
Drehstromverbinder mit Stecker
Pole
3
Geräte
2 Anzahl
Betätigungsspannung
24 V DC
verwendbar für
EMS-D...
EMS-D…-SWD-…
EMS-R...
EMS-R…-SWD-…
Leiterquerschnitt
2.5 mm2

Technische Daten

Allgemeines
Umgebungstemperatur
-25 - +60

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
12 A
Verlustleistung pro Pol, stromabhängig [Pvid]
2.5 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
7.5 W
Verlustleistung statisch, stromunabhängig [Pvs]
0 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+60 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 7.0

Niederspannungsschaltgeräte (EG000017) / Zubehör für elektronisches Motorsteuer- und Schutzgerät (EC002615)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Elektronisches Motorsteuer- und Motorschutzgerät / Elektronisches Motorsteuer- und Motorschutzgerät (Zubehör) ([email protected] [ACO035011])
Art des Zubehörs
Verbindungskabel

ETIM for 177248 Niederspannungsschaltgeräte (EC002615)
Merkmal Wert
Art des Zubehörs/Ersatzteils (EF000215) Verbindungskabel
Zubehör (EF013236) Ja
Ersatzteil (EF013237) Nein

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON EMS EN.pdf 1 Mbytes
PDF EATON STARTING CONTROLLING MOTORS EN.pdf 37 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
EMS-XBR3-2 EMS-XBR3-2 177248 DE_177248.pdf 467 Kbytes EMS-XBR3-2 EMS-XBR3-2 177248 DE_177248.pdf
