EMS-XBR3-2 177248 EATON ELECTRIC Connecteur avec des câbles de puissance triphasé 2 Appareils Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

EMS-XBR3-2 177248 EATON ELECTRIC Connecteur avec des câbles de puissance triphasé 2 Appareils

EMS-XBR3-2

177248

EATON-MOELLER

Connecteur avec des câbles de puissance triphasé; 2 Appareils

Pont de connexion triphasé pour EMS ; 2 appareils ; Avec connecteur

Connecteur triphasé avec connecteur mâle; 2 appareils

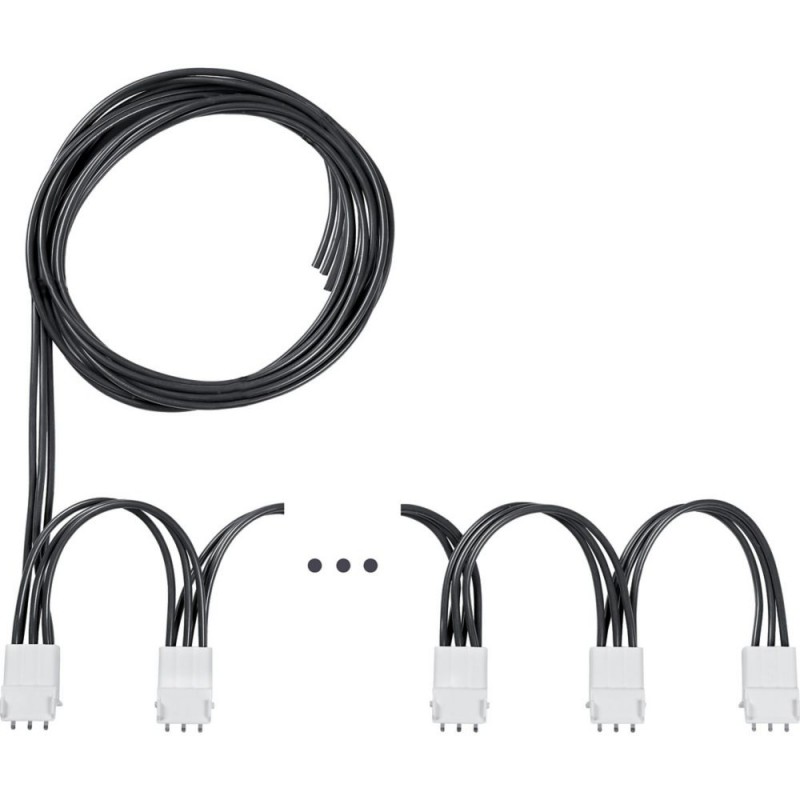

3 câbles de raccordement préfabriqués avec fiche sur le côté de l’appareil pour le câblage du courant principal pour 2 démarreurs de moteur électroniques EMS en parallèle avec une distance de montage maximale de 30 mm, section du conducteur : 2,5 mm².

Plus de détails


Appareillage industriel basse tension > Accessoires pour dispositif électronique de contrôle et protection moteur

Démarreurs progressifs standard

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Connecteur triphasé avec connecteur mâle; 2 appareils

Gamme de livraison

Gamme
Démarreur-moteur électronique
Fonction de base
Equipements complémentaires
Description
Connecteur triphasé avec fiche mâle
Pôles
3
Appareils
2 Nombre
Tension de commande
24 V DC
Utilisation avec
EMS-D...
EMS-D…-SWD-…
EMS-R...
EMS-R…-SWD-…
Section des conducteurs
2,5 mm2

Caractéristiques techniques

Généralités
Température ambiante
-25 - +60

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
12 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
2.5 W
Puissance dissipée du matériel, fonction du courant [Pvid]
7.5 W
Puissance dissipée statique, dépendante du courant [Pvs]
0 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+60 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 7.0

Commutateurs basse tension (EG000017) / Accessoires pour dispositif électronique de contrôle et protection moteur (EC002615)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Contrôleur électronique pour protection et contrôle moteur / Appareil électronique de commande et protection moteur (accessoires) ([email protected] [ACO035011])
type d'accessoire
câble de connexion

ETIM for 177248 Appareillage industriel basse tension (EC002615)
Caractéristique Valeur
Type d'accessoire (EF000215) Câble de connexion
Accessoire (EF013236) Oui
Pièce détachée (EF013237) Non

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON EMS EN.pdf 1 Mbytes
PDF EATON STARTING CONTROLLING MOTORS EN.pdf 37 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
EMS-XBR3-2 EMS-XBR3-2 177248 FR_177248.pdf 467 Kbytes EMS-XBR3-2 EMS-XBR3-2 177248 FR_177248.pdf
