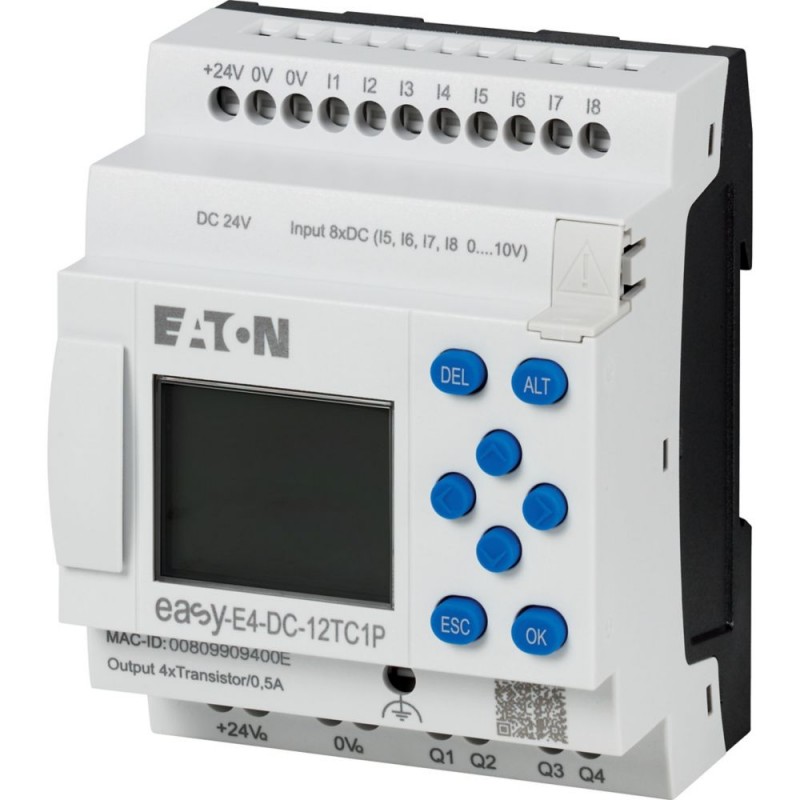

EASY-E4-DC-12TC1P 197506 Y7-197506 EATON ELECTRIC EASY-E4-DC-12TC1P
EASY-E4-DC-12TC1P
197506
Y7-197506
EATON-MOELLER
EASY-E4-DC-12TC1P
Eaton Moeller® series EASY Control Relais easyE4 mit Display (erweiterbar, Ethernet), 24 V DC, Digitaleingänge: 8, davon analog verwendbar: 4, Push-In
Elektronisches Steuerrelais mit einer Bemessungsbetriebsspannung von 24 VDC. Es stehen 8 digitale Eingänge mit 24 VDC zur Verfügung, von denen 4 Eingänge auch als analoge Eingänge und 4 Eingänge als High-Speed-Zähler verwendet werden können. Das Steuerrelais verfügt über 4 Transistorausgänge für 24 VDC. Das Steuerrelais easy-E4 ist mit einem Display, einer Uhr, einer integrierten Ethernet-Schnittstelle und Push-in-Klemmen ausgestattet. Das Steuerrelais kann durch digitale I/O-Erweiterungen der easyE4-Serie erweitert werden.
Industriesteuerungen SPS > Logikmodul
Easy E4-Nanocontroller
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Related products
▲Bestseller
▲Mehr Infos
▲Allgemeine Spezifikation
Produktname
Eaton Moeller® series EASY Steuerrelais
Katalognummer
197506
Produkt Länge/Tiefe
58 mm
Produkthöhe
90 mm
Produktbreite
72 mm
Produktgewicht
0.2 kg
Einhaltung(en)
Eaton supports the product until its end of life
Zertifikat(e)
IEC 60068-2-6
EN 55022
IEC/EN 61000-4-2
IEC 60068-2-27
EN 55011
IEC/EN 61000-4
UL Listed
UL Category Control No.: NRAQ, NRAQ7
IEC/EN 61131-2
IEC 60068-2-30
EN 61010
IEC/EN 61000-6-3
IEC/EN 61000-6-2
EN 50178
UL File No.: E205091
DNV GL
CE
UL hazardous location class I
UL hazardous location division 2
UL hazardous location group A (acetylene)
UL hazardous location group B (hydrogen)
UL hazardous location group C (ethylene)
UL hazardous location group D (propane)
EN 55022
IEC/EN 61000-4-2
IEC 60068-2-27
EN 55011
IEC/EN 61000-4
UL Listed
UL Category Control No.: NRAQ, NRAQ7
IEC/EN 61131-2
IEC 60068-2-30
EN 61010
IEC/EN 61000-6-3
IEC/EN 61000-6-2
EN 50178
UL File No.: E205091
DNV GL
CE
UL hazardous location class I
UL hazardous location division 2
UL hazardous location group A (acetylene)
UL hazardous location group B (hydrogen)
UL hazardous location group C (ethylene)
UL hazardous location group D (propane)
Kataloghinweise
Genauigkeit der Echtzeituhr abhängig von Umgebungslufttemperatur – Schwankungen von bis zu ± 5 s/Tag (± 0,5 h/Jahr) möglich
EAN
4015081940844
Modellcode
EASY-E4-DC-12TC1P
Merkmale und Funktionen
Merkmale
Erweiterbar
Netzwerkfähig (Ethernet)
Parallelschaltung von Transistorausgängen mit ohmscher Last, induktive Last mit externer Schutzbeschaltung, Kombination innerhalb einer Gruppe - Gruppe 1 Q1 bis Q4
Netzwerkfähig (Ethernet)
Parallelschaltung von Transistorausgängen mit ohmscher Last, induktive Last mit externer Schutzbeschaltung, Kombination innerhalb einer Gruppe - Gruppe 1 Q1 bis Q4
Ausstattung:
Anzeige
Timer
Keypad
Intervall Kontrolle
Timer
Keypad
Intervall Kontrolle
Funktionen
thermische Abschaltung
Anzeige
LCD-Display zur Verwendung als Ausgangsstatusanzeige der Transistorausgänge
LCD-Display zur Verwendung als Statusanzeige der Digitaleingänge 24 V DC
LCD-Display zur Verwendung als Statusanzeige der Digitaleingänge 24 V DC
Allgemein
Schutzart
IP20
Displayart
Monochrom
Einschaltdauer
100 % (Induktive Last nach EN 60947-5-1, Mit externer Schutzbeschaltung)
100 % (induktive Last nach EN 60947-5-1, ohne externe Schutzbeschaltung, DC-13, T0.95 = 72 ms, R = 48 Ω, L = 1,15 H)
100 % (induktive Last nach EN 60947-5-1, ohne externe Schutzbeschaltung, T0.95 = 15 ms, R = 48 Ω, L = 0,24 H)
100 % (induktive Last nach EN 60947-5-1, ohne externe Schutzbeschaltung, DC-13, T0.95 = 72 ms, R = 48 Ω, L = 1,15 H)
100 % (induktive Last nach EN 60947-5-1, ohne externe Schutzbeschaltung, T0.95 = 15 ms, R = 48 Ω, L = 0,24 H)
Frequenzzähler
Impulsform: Rechteck (Digitaleingänge 24 V DC)
Leitungslänge: ≤ 20 m (abgeschirmt, Digitaleingänge 24 V DC)
Zählfrequenz: 5 kHz (Digitaleingänge 24 V DC)
Anzahl: 4 (I1, I2, I3, I4 - Digital-Eingänge 24 V DC)
Puls-Pausenverhältnis: 1:1 (Digitaleingänge 24 V DC)
Leitungslänge: ≤ 20 m (abgeschirmt, Digitaleingänge 24 V DC)
Zählfrequenz: 5 kHz (Digitaleingänge 24 V DC)
Anzahl: 4 (I1, I2, I3, I4 - Digital-Eingänge 24 V DC)
Puls-Pausenverhältnis: 1:1 (Digitaleingänge 24 V DC)
Isolat.widerstand
Entspricht EN 50178, EN 61010-2-201, UL61010-2-201, CSA-C22.2 NO. 61010-2-201
Montageart
Hutschienenbefestigung (gemäß IEC/EN 60715, 35 mm)
Schraubmontage mit Befestigungswinkeln ZB4-101-GF1 (Zubehör)
Fronteinbau möglich
Tragschienenmontage möglich
Schraubmontage mit Befestigungswinkeln ZB4-101-GF1 (Zubehör)
Fronteinbau möglich
Tragschienenmontage möglich
Betriebsfrequenz
Je nach Schutzbeschaltung (Induktive Last nach EN 60947-5-1, Mit externer Schutzbeschaltung, max. Schaltfrequenz, max. Einschaltdauer)
Abhängig vom Arbeitszyklus des Grundgerätes
Abhängig vom Arbeitszyklus des Grundgerätes
Überspannungskategorie
III
Verschmutzungsgrad
2
Produktkategorie
Steuerrelais easyE4
Protokoll
MODBUS
TCP/IP
TCP/IP
Reststrom
0,1 mA (bei Signal "1" pro Kanal)
Restwelligkeit
2 % (Transistorausgänge)
≤ 5 %
≤ 5 %
Auflösung
Software
EASYSOFT-SWLIC/easySoft7
Typ
easyE4 Basisgerät
Benutzt mit
easyE4
Spannungsart
DC
Umgebungsbedingungen, Mechanik
Kippen und Umstürzen
50 mm Fallhöhe, Kippfallen (IEC/EN 60068-2-31)
Fallhöhe (IEC/EN 60068-2-32) - max
0.3 m
Einbaulage
Vertikal
Waagerecht
Waagerecht
Schockfestigkeit
15 g, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 11 ms, 18 Impacts
Schwingfestigkeit
nach IEC/EN 60068-2-6
10 - 57 Hz, 0,15 mm konstante Amplitude
57 - 150 Hz, 2 g konstante Beschleunigung
10 - 57 Hz, 0,15 mm konstante Amplitude
57 - 150 Hz, 2 g konstante Beschleunigung
Klimatische Umweltbedingungen
Luftdruck
795 - 1080 hPa (Betrieb)
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
55 °C
Umgebungstemperatur Lagerung - min
-40 °C
Umgebungstemperatur Lagerung - max
70 °C
Umweltbedingungen
Kondensation: durch geeignete Maßnahmen verhindern
Bemessung der Luft- und Kriechstrecken nach EN 50178, EN 61010-2-201, UL61010-2-201, CSA-C22.2 NO. 61010-2-201
Bemessung der Luft- und Kriechstrecken nach EN 50178, EN 61010-2-201, UL61010-2-201, CSA-C22.2 NO. 61010-2-201
Relative Luftfeuchtigkeit
5 - 95 % (IEC 60068-2-30, IEC 60068-2-78)
Elektromagnetische Verträglichkeit
Luftentladung
8 kV
Berstimpuls
2 kV, Signalleitung
2 kV, Versorgungskabel
nach IEC/EN 61000-4-4
2 kV, Versorgungskabel
nach IEC/EN 61000-4-4
Kontaktentladung
6 kV
Elektromagnetische Felder
1 V/m bei 2 - 2,7 GHz (gemäß IEC EN 61000-4-3)
10 V/m bei 0,08 – 1,0 GHz (gemäß IEC EN 61000-4-3)
3 V/m bei 1,4 - 2 GHz (gemäß IEC EN 61000-4-3)
10 V/m bei 0,08 – 1,0 GHz (gemäß IEC EN 61000-4-3)
3 V/m bei 1,4 - 2 GHz (gemäß IEC EN 61000-4-3)
Störsicherheit gegen leitungsgeführte Störung
10 V (nach IEC/EN 61000-4-6)
Funkstörklasse
Klasse B (EN 61000-6-3)
Stromstoßbemessung
0,5 kV, Versorgungskabel, symmetrisch, EASY…DC, energiereiche Impulse (Surge), EMV
1 kV, Versorgungskabel, asymmetrisch, energiereiche Impulse (Surge), EMV
Nach IEC/EN 61000-4-5 Stufe 4
1 kV, Versorgungskabel, asymmetrisch, energiereiche Impulse (Surge), EMV
Nach IEC/EN 61000-4-5 Stufe 4
Spann.einbr
≤ 10 ms, Überbrückung von Spannungseinbrüchen
Anschlussquerschnitte
Anschlusskapazität
0,2 - 2,5 mm² (22 - 12 AWG), feindrähtig mit Aderendhülse
0,2 - 4 mm² (AWG 22 - 12), eindrähtig
0,2 - 4 mm² (AWG 22 - 12), eindrähtig
Bemessungswerte
Konventioneller thermischer Strom lth der Hilfskontakte (1-polig, offen)
0.5 A
Leistgsaufnahme
2 W
Verlustleistung
2 W
Bemessungsbetriebsspannung
20,4 - 28,8 V DC
20,4 - 28,8 V DC (Transistorausgänge)
24 V DC (-15 % / + 20 % - Stromversorgung)
24 V DC (Transistorausgänge)
24 V DC (Digitaleingänge)
20,4 - 28,8 V DC (Transistorausgänge)
24 V DC (-15 % / + 20 % - Stromversorgung)
24 V DC (Transistorausgänge)
24 V DC (Digitaleingänge)
Versorgungsspannung bei AC, 50 Hz - min
0 VAC
Versorgungsspannung bei AC, 50 Hz - max
0 VAC
Versorgungsspannung bei DC - min
20.4 VDC
Versorgungsspannung bei DC - max
28.8 VDC
Kurzschlussfestigkeit
Kurzschlussstrom
6,8 A, Transistorausgänge
Kurzschlussschutz
≥ 1A (T), Sicherung, Spannungsversorgung
Ja, elektronisch (Q1 - Q4), Transistorausgänge
Ja, elektronisch (Q1 - Q4), Transistorausgänge
Kurzschlussauslösestrom
0,7 ≤ Ie ≤ 1,7 pro Ausgang, für Ra ≤ 10 mΩ, abhängig von Anzahl der aktiven Kanäle und ihrer Last, Transistorausgänge
Kommunikation
Anschlussart
Ethernet: RJ45 Stecker, 8-polig
Push-In Klemmen
Push-In Klemmen
Datenübtrag.rate
10/100 Mbit/s
Kabel
Kabellänge
30 m, geschirmt, Analogeingänge
100 m, ungeschirmt, Digitaleingänge 12 V DC
100 m, ungeschirmt, 24 V AC Digital-Eingänge
100 m, ungeschirmt, Digitaleingänge 12 V DC
100 m, ungeschirmt, 24 V AC Digital-Eingänge
Kabeltyp
CAT5
Eingang / Ausgang
Genauigkeit
± 2 s/Tag, Echtzeituhr zu den Eingängen (± 0,2 h/Jahr)
± 1 %, Wiederholgenauigkeit der Zeitrelais (vom Wert)
± 2 %, (I7, I8) ± 0,12 V, des aktuellen Werts, Innerhalb eines Gerätes (Analogeingänge)
± 3 %, des aktuellen Werts, zwei easy Geräte (Analogeingänge)
± 1 %, Wiederholgenauigkeit der Zeitrelais (vom Wert)
± 2 %, (I7, I8) ± 0,12 V, des aktuellen Werts, Innerhalb eines Gerätes (Analogeingänge)
± 3 %, des aktuellen Werts, zwei easy Geräte (Analogeingänge)
Wandlungszahl
Jeder CPU-Zyklus, Analogeingänge
Verzögerungszeit
39 ms typ., Digitale Eingänge 100 - 240 V AC 50 Hz (I1 - I8), Verzögerungszeit von 1 zu 0, Entprellung AUS
32 ms typ., Digitale Eingänge 100 - 240 V AC 60 Hz (I1 - I8), Verzögerungszeit von 1 zu 0, Entprellung AUS
80 ms, Digitale Eingänge 115/230 V AC 50 Hz (I7, I8), Verzögerungszeit von 0 zu 1, Entprellung EIN
0,5 ms typ., Digital-Eingänge 100 - 240 V DC (l1 - l8), Verzögerungszeit von 1 zu 0, Entprellung AUS
39 ms typ., Digitale Eingänge 100 - 240 V AC 50 Hz (I1 - I8), Verzögerungszeit von 0 zu 1, Entprellung AUS
32 ms typ., Digitale Eingänge 100 - 240 V AC 60 Hz (I1 - I8), Verzögerungszeit von 0 zu 1, Entprellung AUS
0,5 ms typ., Digital-Eingänge 100 - 240 V DC (l1 - l8), Verzögerungszeit von 0 zu 1, Entprellung AUS
32 ms typ., Digitale Eingänge 100 - 240 V AC 60 Hz (I1 - I8), Verzögerungszeit von 1 zu 0, Entprellung AUS
80 ms, Digitale Eingänge 115/230 V AC 50 Hz (I7, I8), Verzögerungszeit von 0 zu 1, Entprellung EIN
0,5 ms typ., Digital-Eingänge 100 - 240 V DC (l1 - l8), Verzögerungszeit von 1 zu 0, Entprellung AUS
39 ms typ., Digitale Eingänge 100 - 240 V AC 50 Hz (I1 - I8), Verzögerungszeit von 0 zu 1, Entprellung AUS
32 ms typ., Digitale Eingänge 100 - 240 V AC 60 Hz (I1 - I8), Verzögerungszeit von 0 zu 1, Entprellung AUS
0,5 ms typ., Digital-Eingänge 100 - 240 V DC (l1 - l8), Verzögerungszeit von 0 zu 1, Entprellung AUS
Inkrementalwertzähler
Impulsform: quadratisch
Signalversatz: 90°
Zählfrequenz: ≤ 5 kHz
Anzahl Zähleingänge: 2 (I1 + I2, I3 + I4)
Puls-Pausenverhältnis: 1:1
Wertebereich: -2147483648 bis +2147483647
Signalversatz: 90°
Zählfrequenz: ≤ 5 kHz
Anzahl Zähleingänge: 2 (I1 + I2, I3 + I4)
Puls-Pausenverhältnis: 1:1
Wertebereich: -2147483648 bis +2147483647
Inkrementalgeber
Leitungslänge: ≤ 20 m (abgeschirmt)
Eingang
Gleichspannung
Eingangsstrom
80 mA
Eingangsimpedanz
13,3 kΩ
Eingangsspannung
Signal 0: ≤ 5 V DC (I1 - I8, Digitaleingänge, 24 V DC)
Anzahl Eingänge (analog)
4
Anzahl Eingänge (digital)
4
8
8
Anzahl Ausgänge (analog)
0
Anzahl Ausgänge (digital)
4
Ausgang
Spannung
Strom
4 Transistorausgänge
Parallelschaltung von max. 2 Transistorausgängen
Strom
4 Transistorausgänge
Parallelschaltung von max. 2 Transistorausgängen
Ausgangsspannung
Max. 2,5 V (bei Status 0 pro Kanal, Transistorausgänge)
U = Uₑ - 1 V (Signal 1 an Iₑ = 0,5 A, Transistorausgänge)
U = Uₑ - 1 V (Signal 1 an Iₑ = 0,5 A, Transistorausgänge)
Eingänge schneller Zähler
1:1 (Puls-Pausenverhältnis)
10 kHz, Zählfrequenz
≤ 20 m (Kabellänge, geschirmt)
-2147483648 - 2147483647 (Wertebereich)
Quadrat (Impulsform)
Anzahl: 4 (I1, I2, I3, I4 - Digital-Eingänge 24 V DC)
10 kHz, Zählfrequenz
≤ 20 m (Kabellänge, geschirmt)
-2147483648 - 2147483647 (Wertebereich)
Quadrat (Impulsform)
Anzahl: 4 (I1, I2, I3, I4 - Digital-Eingänge 24 V DC)
Signalbereich
0 - 10 V DC, Analogeingänge
Nutzungsfaktor
0,25 (induktive Last nach EN 60947-5-1, ohne externe Schutzbeschaltung, T0.95 = 15 ms, R = 48 Ω, L = 0,24 H)
1 (Induktive Last nach EN 60947-5-1, Mit externer Schutzbeschaltung)
0,25 (induktive Last nach EN 60947-5-1, ohne externe Schutzbeschaltung, DC-13, T0.95 = 72 ms, R = 48 Ω, L = 1,15 H)
1 (Induktive Last nach EN 60947-5-1, Mit externer Schutzbeschaltung)
0,25 (induktive Last nach EN 60947-5-1, ohne externe Schutzbeschaltung, DC-13, T0.95 = 72 ms, R = 48 Ω, L = 1,15 H)
Arbeitssicherheit
Explosionsschutz-Kategorie für Gas
Keine
Potentialtrennung
Zwischen Analogeingängen und Digitaleingängen: nein
Zwischen Transistorausgängen: nein
Zwischen Transistorausgängen: nein
Verpolungsschutz
Ja (Achtung: Wenn die Versorgungsspannung an die falschen Pole angeschlossen wird, führt dies zu einem Kurzschluss, wenn 0 V oder Erde an die Ausgänge angelegt wird.)
Explosionsschutz-Kategorie für Staub
Keine
Bauartnachweis
Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Statische Verlustleistung, stromunabhängig PVS
2 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
| Merkmal | Wert |
|---|---|
| Versorgungsspannung AC 50 Hz (EF007532) | 0 V |
| Versorgungsspannung AC 60 Hz (EF007533) | 0 V |
| Versorgungsspannung DC (EF007534) | 20.4 V |
| Spannungsart der Versorgungsspannung (EF002991) | DC |
| Schaltstrom (EF000188) | 0.5 A |
| Leistungsaufnahme (EF000346) | 2 W |
| Anzahl der analogen Eingänge (EF001994) | 4 |
| Anzahl der analogen Ausgänge (EF001995) | 0 |
| Anzahl der digitalen Eingänge (EF001992) | 4 |
| Anzahl der digitalen Ausgänge (EF001993) | 4 |
| Mit Relaisausgang (EF003198) | Nein |
| Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) | 1 |
| Anzahl der Schnittstellen PROFINET (EF006932) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) | 0 |
| Anzahl der HW-Schnittstellen seriell TTY (EF003024) | 0 |
| Anzahl der HW-Schnittstellen USB (EF003025) | 0 |
| Anzahl der HW-Schnittstellen parallel (EF003026) | 0 |
| Anzahl der HW-Schnittstellen Wireless (EF006933) | 0 |
| Anzahl der HW-Schnittstellen sonstige (EF003027) | 0 |
| Mit optischer Schnittstelle (EF003028) | Nein |
| Unterstützt Protokoll für EtherCAT (EF017564) | Nein |
| Unterstützt Protokoll für TCP/IP (EF003050) | Ja |
| Unterstützt Protokoll für PROFIBUS (EF003052) | Nein |
| Unterstützt Protokoll für CAN (EF003053) | Nein |
| Unterstützt Protokoll für INTERBUS (EF003054) | Nein |
| Unterstützt Protokoll für ASI (EF003051) | Nein |
| Unterstützt Protokoll für KNX (EF003055) | Nein |
| Unterstützt Protokoll für Modbus (EF003057) | Ja |
| Unterstützt Protokoll für Data-Highway (EF003058) | Nein |
| Unterstützt Protokoll für DeviceNet (EF003059) | Nein |
| Unterstützt Protokoll für SUCONET (EF003060) | Nein |
| Unterstützt Protokoll für LON (EF003017) | Nein |
| Unterstützt Protokoll für PROFINET IO (EF007525) | Nein |
| Unterstützt Protokoll für PROFINET CBA (EF007524) | Nein |
| Unterstützt Protokoll für SERCOS (EF006657) | Nein |
| Unterstützt Protokoll für Foundation Fieldbus (EF007522) | Nein |
| Unterstützt Protokoll für EtherNet/IP (EF007521) | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) | Nein |
| Unterstützt Protokoll für DeviceNet Safety (EF007520) | Nein |
| Unterstützt Protokoll für INTERBUS-Safety (EF006662) | Nein |
| Unterstützt Protokoll für PROFIsafe (EF007526) | Nein |
| Unterstützt Protokoll für SafetyBUS p (EF007527) | Nein |
| Unterstützt Protokoll für sonstige Bussysteme (EF003062) | Nein |
| Funkstandard Bluetooth (EF007178) | Nein |
| Funkstandard WLAN 802.11 (EF007179) | Nein |
| Funkstandard GPRS (EF008523) | Nein |
| Funkstandard GSM (EF008524) | Nein |
| Funkstandard UMTS (EF008525) | Nein |
| IO-Link Master (EF007298) | Nein |
| Redundanzfähigkeit (EF003156) | Nein |
| Mit Display (EF000458) | Ja |
| Schutzart (IP) (EF005474) | IP20 |
| Grundgerät (EF007279) | Nein |
| Erweiterbar (EF000119) | Ja |
| Erweiterungsgerät (EF007163) | Nein |
| Mit Zeitschaltuhr (EF000256) | Ja |
| Tragschienenmontage möglich (EF003972) | Ja |
| Wand-/Direktmontage möglich (EF007020) | Nein |
| Fronteinbau möglich (EF007016) | Ja |
| Rack-Montage möglich (EF007018) | Nein |
| Geeignet für Sicherheitsfunktionen (EF001597) | Nein |
| SIL nach IEC 61508 (EF009889) | ohne |
| Performance Level nach EN ISO 13849-1 (EF007399) | ohne |
| Zugehöriges Betriebsmittel (Ex ia) (EF004141) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) (EF004142) | Nein |
| Explosionsschutz-Kategorie für Gas (EF003997) | ohne |
| Explosionsschutz-Kategorie für Staub (EF003998) | ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I (EF017622) | Ja |
| Zertifiziert für UL-Gefahrenbereich Klasse II (EF017625) | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III (EF017627) | Nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 (EF017628) | Nein |
| Zertifiziert für UL-Gefahrenbereich Division 2 (EF017629) | Ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) (EF017632) | Ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) (EF017633) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) (EF017635) | Ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) (EF017636) | Ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) (EF017637) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) (EF017638) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) (EF017639) | Nein |
| Breite (EF000008) | 72 mm |
| Höhe (EF000040) | 90 mm |
| Tiefe (EF000049) | 58 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF EATON EASY E4 EN.pdf | 2 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| EASY-E4-DC-12TC1P Y7-197506 197506 PT_199509.pdf | 390 Kbytes |
|
Bewertungen (0) ▲
Es gibt keine Produktbewertungenvor.
Bewertung abgeben
Formular verstecken
| Wertung: |
|
| Name: | |
| E-Mail : | |
| Betreff: | |
| Text: | |
| Haben Sie dieses Produkt empfehlen zu kaufen? | |
|
|
|
| Bewertung abgeben | |
Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
