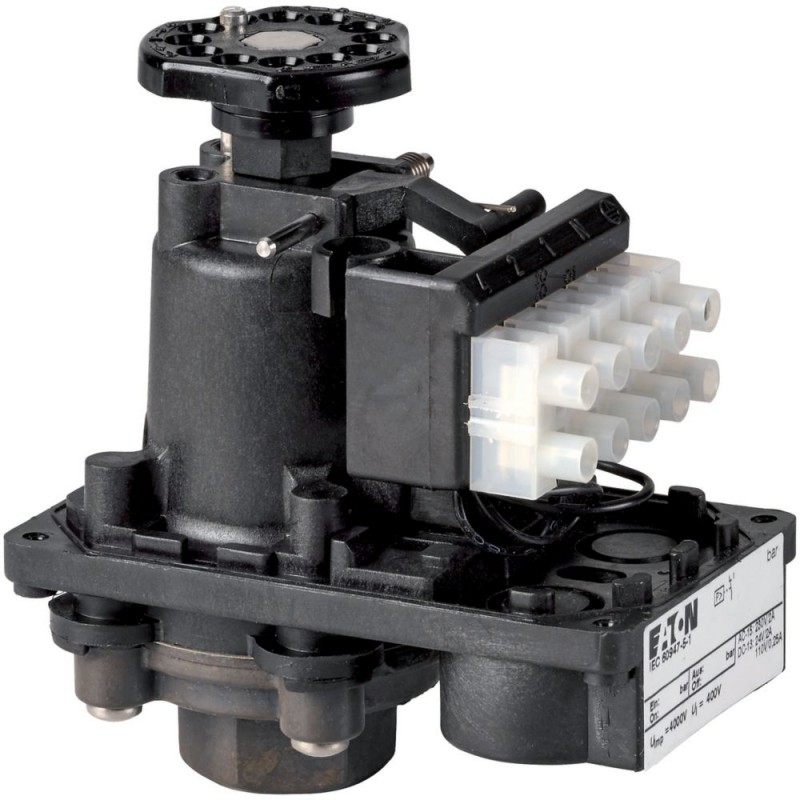

MCS4-U 088612 EATON ELECTRIC Druckwächter, 1 W, 7 bar, Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MCS4-U 088612 EATON ELECTRIC Druckwächter, 1 W, 7 bar,

MCS4-U

088612

EATON-MOELLER

Druckwächter, 1 W, 7 bar,

Schaltdruckschalter 1 7 bar

Eaton Moeller® series MCS Druckwächter, 1W, 7bar

IEC EN 60947-5-1, IP65_x, Drucküberwachung von flüssigen und gasförmigen Medien, z. B. Druckluft, zur Betätigung der Hilfskreise, Schließ- und Ausschaltdruck: getrennt einstellbar

Mehr Infos


Niederspannungsschaltgeräte > Druckschalter

Positionsschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series MCS Pressure switch
Katalognummer
088612
Produkt Länge/Tiefe
96 mm
Produkthöhe
111 mm
Produktbreite
60 mm
Produktgewicht
0.38 kg
Zertifikat(e)
IEC/EN 60947-5-1
Kataloghinweise
Verwendungshinweis: Dieses Produkt entspricht der Niederspannungsrichtlinie 2014/35/EG und der EMV-Richtlinie 2014/30/EG und erfüllt die Anforderungen nach EN 60947-5-1. Dieses Produkt erfüllt nicht die Standardanforderungen für Bahnanwendungen. Entsprechend, der Benutzer muss es separat für die vorliegende spezifische Anwendung überprüfen.
EAN
4015080886129
Modellcode
MCS4-U

Features & Functions

Elektrische Anschlussart
Schraubanschluss
Merkmale
Variable Schaltdifferenz

General

Stellglied-Durchmesser
0 mm
Berstdruck
90 bar
Verbindung
Innengewinde gaszylindrisch (BSPP)
Anschlussart
Tunnelanschlussklemme
Schutzart
IP65
NEMA sonsitge
Betriebsdruck - max.
7000 hPa
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
Druckwächter
Bemessungsstoßspannungsfestigkeit (Uimp)
4000 V AC
Geeignet als
2-Punkt-Regler
Schutz
Prüfdruck
32 bar

Ambient conditions, mechanical

Einbaulage
beliebig
Schockfestigkeit
10 g, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 20 ms
Schwingfestigkeit
36 Hz, Amplitude 1 mm, (IEC/EN 60068-2-6)

Climatic environmental conditions

Umgebungsbetriebstemperatur – min
25 °C
Umgebungsbetriebstemperatur – max
70 °C
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78

Terminal capacities

Anschlusskapazität (freindrähtig mit Aderendhülse)
1 x (0,5 – 1,5) mm², Aderendhülsen gemäß DIN 46228
Anschlusskapazität (fest)
1 x (0,75 – 2,5) mm²
Schr-Grö
M3, Anschlussschraube
Anzugsdrehmoment
0.5 Nm, Schraubklemmen

Electrical rating

Bemessungsfrequenz - max
50 Hz
Bemessungsisolationsspan. (Ui)
400 V
Bemessungsbetriebsstrom (Ie)
2 A bei DC-13, 24 V
0,25 A bei DC-13, 110 V
Bemessungsbetriebsstrom (le) bei AC-1, 380 V, 400 V, 415 V
0 A
Bemessungsbetriebsstrom (le) bei AC-3, 380 V, 400 V, 415 V
0 A
Bemessungsbetriebsleistung bei AC-3, 380/400 V, 50 Hz
0 kW
Bemessungsbetriebsspannung (Ue) bei AC - min
0 V
Bemessungsbetriebsspannung (Ue) bei AC - max
230 V
Bemessungsbetriebsspannung (Ue) bei DC - min
0 V
Bemessungsbetriebsspannung (Ue) bei DC - max
110 V

Short-circuit rating

Bemessungsdaten Kurzschlussschutz
Max. 10 A gG/gL, Sicherung, Kontakte

Contacts

Anzahl der Hilfskontakte (Wechsler)
1
Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0

ETIM for 088612 Niederspannungsschaltgeräte (EC000243)
Merkmal Wert
Geeignet als Wächter (EF007239) Ja
Geeignet als 2 Punktregler (EF007226) Ja
Geeignet als Begrenzer (EF007228) Nein
Max. Arbeitsdruck (EF020449) 7000 hPa
Einschaltdruck (EF007124) 0 bar
Anfangseinstellung (EF001410) 0 hPa
Ausschaltdruck (EF007008) 0 bar
Endeinstellung (EF001411) 0 hPa
Druck-Schaltdifferenz (EF008261) 0 bar
Max. Prüfdruck (EF007365) 32 bar
Berstdruck (EF007080) 90 bar
Mediumtemperatur (EF007369) 25 °C
Anschluss (EF000443) Innengewinde zylindrisch (BSPP)
Gewindemaß (EF022694) 1/2 Zoll
Bemessungsbetriebsspannung Ue bei AC 50 Hz (EF007029) 0 V
Bemessungsbetriebsspannung Ue bei AC 60 Hz (EF007030) 0 V
Bemessungsbetriebsspannung Ue bei DC (EF007031) 0 V
Anfangswert Messbereich Druck (EF006812) 0 Pa
Endwert Messbereich Druck (EF007134) 0 Pa
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 0 kW
Schaltvermögen bei AC-3, 240 V (EF001409) 0 kA
Bemessungsbetriebsstrom Ie bei AC-1, 400 V (EF001393) 0 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V (EF001392) 0 A
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 1
Ausführung des elektrischen Anschlusses (EF003961) Schraubanschluss
Anzahl der Öffner als Hauptkontakte (EF001375) 0
Anzahl der Schließer als Hauptkontakte (EF001374) 0
Einstellbarer Strombereich (EF008211) 0 A
Mit Handbetätigung (EF007378) Nein
Mit manuellem Ein-/Ausschalter (EF001408) Nein
Elektronische Ausführung (EF007132) Nein
Mit Display (EF000458) Nein
Explosionsgeschützt (EF004663) Nein
Schutzart (IP) (EF005474) IP65
Schutzart (NEMA) (EF011959) sonstige
Höhe (EF000040) 111 mm
Breite (EF000008) 60 mm
Durchmesser (EF000551) 0 mm
Tiefe (EF000049) 96 mm
