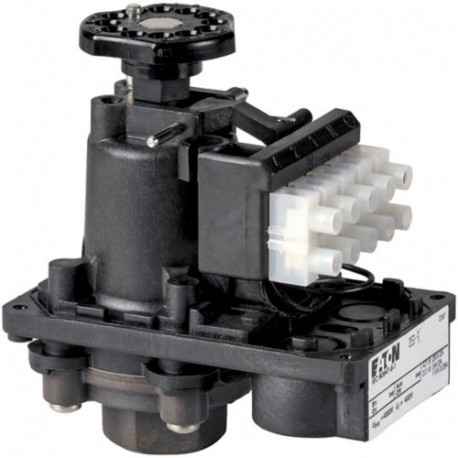

EATON - MOELLER MCS4-U 088612 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

MCS4-U 088612 EATON ELECTRIC Pressostato, 1W, 7bar

Riferimento: MCS4-U

Codice: 088612

Produttore: EATON - MOELLER

Descrizione:

Pressostato, 1W, 7bar
Pressostato di commutazione 1 7 bar
IEC EN 60947-5-1, IP65_x, controllo della pressione di fluidi liquidi e gassosi, ad es. aria compressa, per l'azionamento di circuiti ausiliari, pressione di collegamento e di scoppio: regolabile separatamente

Categorie:

  • Apparecchi elettrici a bassa tensione > Interruttore a pressione
  • EATON - MOELLER > Interruttori di posizione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

VISTI DI RECENTE

DETTAGLI

Pressostato, 1W, 7bar
IEC EN 60947-5-1, IP65, controllo della pressione di mezzi liquidi e gassosi, per esempio aria compressa, per attivare circuiti di corrente ausiliari, pressione di disinserzione/inserzione regolabile separatamente

Programma di fornitura

Assortimento
Pressostato con contatti ausiliari
Grado di protezione
IP65
differenza di commutazione variabile
Note

Equipaggiamento:

  • Flangia del tubo di mandata R ¼”
  • su richiesta, flangia del tubo di mandata R ½”
  • IP65 con pressacavo V-M20
  • 1 morsetto del conduttore di protezione
  • 2 entrate cavi sfondabili per M20
  • Membrana in neoprene, resistente al deterioramento, all'aria, all'olio per macchine, all'acqua min. -25 °C, max. +80 °C

Regolazione in fabbrica della pressione d'inserzione e di disinserzione tramite sigla aggiuntiva: →#203948

R ¼” corrisponde a G ¼

R ½” corrisponde a G ½ secondo ISO 228-1

Contatti ausiliari secondo IEC/EN 60947-1

Dati tecnici

Generalità
Conformità alle norme
IEC/EN 60947-5-1
Pressione di prova
32 bar
Pressione di scoppio
90 bar
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambiente
25 - 70
Grado di protezione
IP65
Posizione di montaggio
facoltativa
Resistenza agli urti secondo IEC 60068-2-27 [Semionda 20 ms]
> 18 g
Resistenza alle vibrazioni secondo IEC 60068-2-6 [Ampiezza 1 mm]
36 Hz
Sezioni di collegamentoRigido
1 x (0.75 - 2.5) mm2
Sezioni di collegamentoFlessibile con puntalino secondo DIN 46228
1 x (0.5 - 1.5) mm2
Morsetti di collegamento
Morsettiera
Vite di collegamento
M3
Coppia di serraggio della vite di collegamento
0.5 Nm
Contatti/potere d'interruzione
Tensione nominale di tenuta ad impulso [Uimp]
4000 V AC
Tensione nominale di isolamento [Ui]
400 V
Categoria di sovratensione/grado di inquinamento
III/3
Max. dispositivo di protezione contro cortocircuitoFusibile [gG/gL]
10 A
DC-13Corrente nominale d'impiego24 V
2 A
DC-13Corrente nominale d'impiego110 V
0.25 A
Frequenza nominale [f]
50 Hz

Verifiche di progetto secondo IEC/EN 61439

Temperatura ambiente di servizio min.
25 °C
Temperatura ambiente di servizio max.
+70 °C

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / Pressostato (EC000243)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Unitó Di Monitoraggio (Tecnica Commutazione A Bassa Tensione) / Interruttore di pressione (ecl@ss13-27-37-18-14 [AKF108019])
Adatto come dispositivo di sorveglianza
Si
Adatto come regolatore a 2 punti
Si
Adatto come limitatore
No
Pressione di lavoro massima
7000 hPa
Pressione di attivazione
0 - 4.2 bar
Impostazione iniziale
0 - 0 hPa
Pressione di disattivazione
0 - 4.5 bar
Impostazione finale
0 - 0 hPa
Differenza commutazione-Pressione
0 bar
Max. pressione di prova
bar
Pressione di scoppio
bar
Temperatura media
25 - 80 °C
Collegamento
Filettatura interna cilindrica BSPP-G (ISO 228-1)
Dimensione filettatura
1/2 pollice
Tensione d’esercizio nominale ue per AC 50 Hz
0 - 230 V
Tensione d’esercizio nominale ue per AC 60 Hz
0 - 230 V
Tensione d’esercizio nominale ue per DC
0 - 110 V
Valore iniziale intervallo di misura pressione
0 Pa
Valore finale dell'intervallo di misura pressione
0 Pa
Potenza d’esercizio nominale per AC-3, 400 V
0 kW
Potere di interruzione AC-3, 240 V
0 kA
Corrente d’esercizio nominale ie per AC-1, 400 V
0 A
Corrente d’esercizio nominale ie per AC-3, 400 V
0 A
Numero di contatti ausiliari, normalmente aperto
0
Numero di contatti ausiliari, normalmente chiusi
0
Numero di contatti ausiliari, di scambio
1
Esecuzione del collegamento elettrico
Raccordo a vite
Numero di contatti principali, normalmente chiusi
0
Numero di contatti principali, normalmente aperti
0
Intervallo di corrente regolabile
0 - 0 A
Con azionamento manuale
No
Con interruttore on/off manuale
No
Esecuzione elettronica
No
Con display
No
Antideflagrante
No
Grado di protezione (IP)
IP65
Tipo di protezione (NEMA)
Altro
Altezza
111 mm
Larghezza
60 mm
Diametro
0 mm
Profondità
96 mm

ETIM for 088612 Apparecchi elettrici a bassa tensione (EC000243)

Nome caratteristicaadatto come dispositivo di sorveglianza (EF007239)
Valore caratteristicaSì
Nome caratteristicaadatto come regolatore a 2 punti (EF007226)
Valore caratteristicaSì
Nome caratteristicaadatto come limitatore (EF007228)
Valore caratteristicaNo
Nome caratteristicapressione di lavoro massima (EF020449)
Valore caratteristica7000 hPa
Nome caratteristicapressione di attivazione (EF007124)
Valore caratteristica0 bar
Nome caratteristicaimpostazione iniziale (EF001410)
Valore caratteristica0 hPa
Nome caratteristicapressione di disattivazione (EF007008)
Valore caratteristica0 bar
Nome caratteristicaimpostazione finale (EF001411)
Valore caratteristica0 hPa
Nome caratteristicadifferenza commutazione-pressione (EF008261)
Valore caratteristica0 bar
Nome caratteristicamax. pressione di prova (EF007365)
Valore caratteristica32 bar
Nome caratteristicapressione di scoppio (EF007080)
Valore caratteristica90 bar
Nome caratteristicatemperatura del fluido (EF007369)
Valore caratteristica25 °C
Nome caratteristicacollegamento (EF000443)
Valore caratteristicafilettatura interna cilindrica (BSPP)
Nome caratteristicadimensione di filettatura (EF022694)
Valore caratteristica1/2 pollice
Nome caratteristicatensione d'esercizio nominale Ue per AC 50 Hz (EF007029)
Valore caratteristica0 V
Nome caratteristicatensione d'esercizio nominale Ue per AC 60 Hz (EF007030)
Valore caratteristica0 V
Nome caratteristicatensione d'esercizio nominale Ue per DC (EF007031)
Valore caratteristica0 V
Nome caratteristicavalore iniziale intervallo di misura pressione (EF006812)
Valore caratteristica0 Pa
Nome caratteristicavalore finale dell'intervallo di misura pressione (EF007134)
Valore caratteristica0 Pa
Nome caratteristicapotenza d'esercizio nominale per AC-3, 400 V (EF001364)
Valore caratteristica0 kW
Nome caratteristicapotere di interruzione AC-3 (240 V) (EF001409)
Valore caratteristica0 kA
Nome caratteristicacorrente d'esercizio nominale Ie per AC-1, 400 V (EF001393)
Valore caratteristica0 A
Nome caratteristicacorrente d'esercizio nominale Ie per AC-3, 400 V (EF001392)
Valore caratteristica0 A
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica1
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaraccordo a vite
Nome caratteristicanumero di contatti di apertura, contatti principali (EF001375)
Valore caratteristica0
Nome caratteristicanumero di contatti di chiusura, contatti principali (EF001374)
Valore caratteristica0
Nome caratteristicaintervallo di corrente regolabile (EF008211)
Valore caratteristica0 A
Nome caratteristicacon azionamento manuale (EF007378)
Valore caratteristicaNo
Nome caratteristicacon interruttore ACC/CHIUS manuale (EF001408)
Valore caratteristicaNo
Nome caratteristicaversione elettronica (EF007132)
Valore caratteristicaNo
Nome caratteristicacon display (EF000458)
Valore caratteristicaNo
Nome caratteristicaantideflagrante (EF004663)
Valore caratteristicaNo
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP65
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristicaaltro
Nome caratteristicaaltezza (EF000040)
Valore caratteristica111 mm
Nome caratteristicalarghezza (EF000008)
Valore caratteristica60 mm
Nome caratteristicadiametro (EF000551)
Valore caratteristica0 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica96 mm
