MCS4-U 088612 EATON ELECTRIC interruptor de pressão sem tampa, 1P, Mando, uma passagem
MCS4-U
088612
EATON-MOELLER
interruptor de pressão sem tampa, 1P, Mando, uma passagem
Pressostato de comutação 1 7 bar
Eaton Moeller® série MCS Pressostato, 1W, 7bar
IEC EN 60947-5-1, IP65_x, controle de pressão de meios líquidos e gasosos, por exemplo, ar comprimido, para o acionamento de circuitos auxiliares, conexão e pressão de ruptura: ajustável separadamente
Aparelhos elétricos de baixa tensão > Interruptor de pressão
Interruptores de posição
Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Best sellers
▲Mais informação
▲Interruptor de pressão, 1W, 7bar
A norma IEC EN 60947-5-1, IP65_x, monitorização da pressão de líquidos e gasosos mídia, e. g. ar comprimido, para o acionamento dos circuitos auxiliares, fazer e, de quebra de pressão: regulável
Programa de entrega
A gama de produtos
Pressostatos, com contatos auxiliares
Grau de Proteção
IP65
Variável de comutação diferencial
Notas
Características:
- Tubo de pressão do flange R¼"
- Se necessário: tubo de pressão do flange R½"
- IP65 em conjunto com o V-prensa-cabo M20
- 1 terminal do condutor de protecção Isolado
- 2 cabo de entrada de aberturas para M20
- Neoprene de membrana, resistente ao envelhecimento, ar, óleo do motor e água min. -25 °C, máx. +80 °C
Corte e corte-as pressões são de fábrica predefinidos, como especificado tipo de sufixo: ￫#203948
R ¼ " corresponde a G ¼
R ½ " corresponde a G ½ de acordo com a ISO 228-1
Contato auxiliar a norma IEC/EN 60947-1
Dados técnicos
Geral
Normas
IEC/EN 60947-5-1
Pressão de teste
32 bar
Pressão de ruptura
90 bar
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambiente
25 - 70
Grau de Proteção
IP65
Posição de montagem
Conforme necessário
Mecânica, resistência de choque IEC 60068-2-27 [Metade-sinusoidal choque de 20 ms]
> 10 g
Resistência à vibração acc. a norma IEC/EN 60068-2-6 [Amplitude de 1 mm]
36 Hz
Terminal de capacidadesSólidos
1 x (0.75 - 2.5) mmDois
Terminal de capacidadesFlexível com virolas DIN 46228
1 x (0.5 - 1.5) mmDois
Terminações
Túnel de terminal
Terminais de parafuso
M3
Torque de aperto do parafuso do terminal
0,5 Nm
Contactos/capacidade de comutação
Nominal de impulso atmosférico tensão [Uimp]
4000 V AC
Tensão nominal de isolamento [Ueu]
400 V
Categoria de sobretensão/grau de poluição
III/3
Max. proteção de curto-circuito do dispositivoFusível [gG/gL]
10 Um
DC-13Corrente operacional nominal24 V
2
DC-13Corrente operacional nominal110 V
0,25 A
Frequência nominal [f]
50 Hz
Verificação de projeto como de acordo com a IEC/EN 61439
Temperatura de funcionamento min.
25 °C
Temperatura de funcionamento max.
+70 °C
Dados técnicos ETIM 7.0
De baixa tensão industrial componentes (EG000017) / interruptor de Pressão (EC000243)
De engenharia elétrica, automação, controle de processo / engenharia de Baixa tensão interruptor de tecnologia / equipamentos de Monitoramento (de baixa tensão, com tecnologia de chaveamento) / equipamento de monitorização de Pressão ([email protected] [AKF108014])
Adequado como guarda
Sim
Adequado como 2-controlador de ponto
Sim
Adequado como limitador
Nenhum
Max. pressão de operação
7000 hPa
Envolvimento de pressão
0 - 4.2 bar
Configuração inicial
0 - 0 hPa
Desligue o interruptor de pressão
0 - 4,5 bar
Finalizar a configuração
0 - 0 hPa
A pressão de comutação de diferencial
0 bar
Max. pressão de teste
32 bar
Pressão de ruptura
90 bar
Temperatura média
25 - 80 °C
Conexão
Rosca interna de gás cilíndrica (BSPP)
Tamanho da rosca
1/4 de polegada
Tensão nominal Ue AC 50 Hz
0 - 230 V
Tensão nominal Ue a CA 60 Hz
0 - 230 V
Tensão nominal Ue em DC
0 - 110 V
Valor inicial gama de medição de pressão
0 Pa
Valor final do intervalo de medição de pressão
0 Pa
Nominal de operação de alimentação em AC-3, 400 V
0 kW
Capacidade de comutação de no AC-3, 240 V
0 kA
Operação de corrente nominal Ie AC-1, 400 V
0
Operação de corrente nominal Ie AC-3, 400 V
0
Número de contatos auxiliares como contato normalmente aberto
Zero
Número de contatos auxiliares como contato normalmente fechado
Zero
Número de contatos auxiliares como contato
Um
Tipo de conexão elétrica
Conexão a parafuso
Número de contatos normalmente fechados como contato principal
Zero
Número de contatos principal como contato normalmente aberto
Zero
Faixa ajustável de corrente
0 - 0
Com a operação da mão
Nenhum
Com manual, interruptor de ligar/desligar
Nenhum
Versão eletrônica
Nenhum
Com display
Nenhum
À prova de explosão
Nenhum
Grau de proteção (IP)
IP65
Grau de proteção (NEMA)
Outros
Altura
110 mm
Largura
60 mm
Diâmetro
0 mm
Profundidade
96 mm

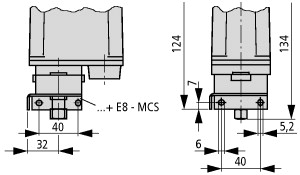

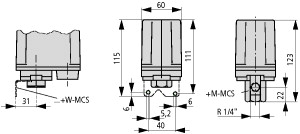

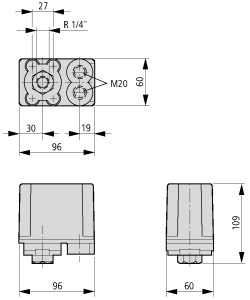

Dimensões
| Característica | Valor |
|---|---|
| Adequado para proteção (EF007239) | Sim |
| Adequado como controlador de 2 pontos (EF007226) | Sim |
| Adequado como limitador (EF007228) | Não |
| Máx. pressão de operação (EF020449) | 7000 hPa |
| Pressão envolvente (EF007124) | 0 bar |
| Configuração inicial (EF001410) | 0 hPa |
| Pressão de comutação (EF007008) | 0 bar |
| Finalizar configuração (EF001411) | 0 hPa |
| Diferencial de comutação de pressão (EF008261) | 0 bar |
| Máx. pressão de teste (EF007365) | 32 bar |
| Pressão de rutura (EF007080) | 90 bar |
| Temperatura média (EF007369) | 25 °C |
| Conexão (EF000443) | Rosca interna cilíndrica BSPP-G (ISO 228-1) |
| Tamanho standard da rosca (EF022694) | 1/2 polegada |
| Tensão nominal Ue em CA 50 Hz (EF007029) | 0 V |
| Tensão nominal Ue em CA 60 Hz (EF007030) | 0 V |
| Tensão nominal Ue na CC (EF007031) | 0 V |
| Faixa de medição dos valores iniciais, pressão (EF006812) | 0 Pa |
| Faixa de medição dos valores finais, pressão (EF007134) | 0 Pa |
| Potência de operação nominal em AC-3, 400 V (EF001364) | 0 kW |
| Capacidade de comutação em AC-3, 240 V (EF001409) | 0 kA |
| Corrente nominal de operação Ie em AC-1, 400 V (EF001393) | 0 A |
| Corrente nominal de operação Ie em AC-3, 400 V (EF001392) | 0 A |
| Número de contatos auxiliares como contato normalmente aberto (EF001376) | 0 |
| Número de contatos auxiliares como contato normalmente fechado (EF001377) | 0 |
| Número de contatos auxiliares como contato de comutação (EF003531) | 1 |
| Acabamento da conexão elétrica (EF003961) | Ligação com parafuso |
| Número de contatos normalmente fechados como contato principal (EF001375) | 0 |
| Número de contatos principais como contato normalmente aberto (EF001374) | 0 |
| Faixa de corrente ajustável (EF008211) | 0 A |
| Com operação manual (EF007378) | Não |
| Com interruptor on/off manual (EF001408) | Não |
| Versão eletrónica (EF007132) | Não |
| Com display (EF000458) | Não |
| Antideflagrante (EF004663) | Não |
| Grau de proteção (IP) (EF005474) | IP65 |
| Grau de proteção (NEMA) (EF011959) | Outro |
| Altura (EF000040) | 111 mm |
| Largura (EF000008) | 60 mm |
| Diâmetro (EF000551) | 0 mm |
| Profundidade (EF000049) | 96 mm |
