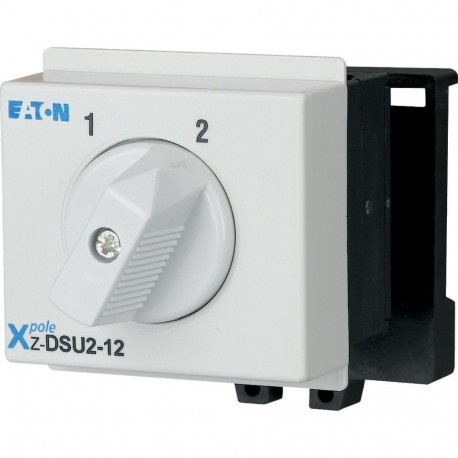

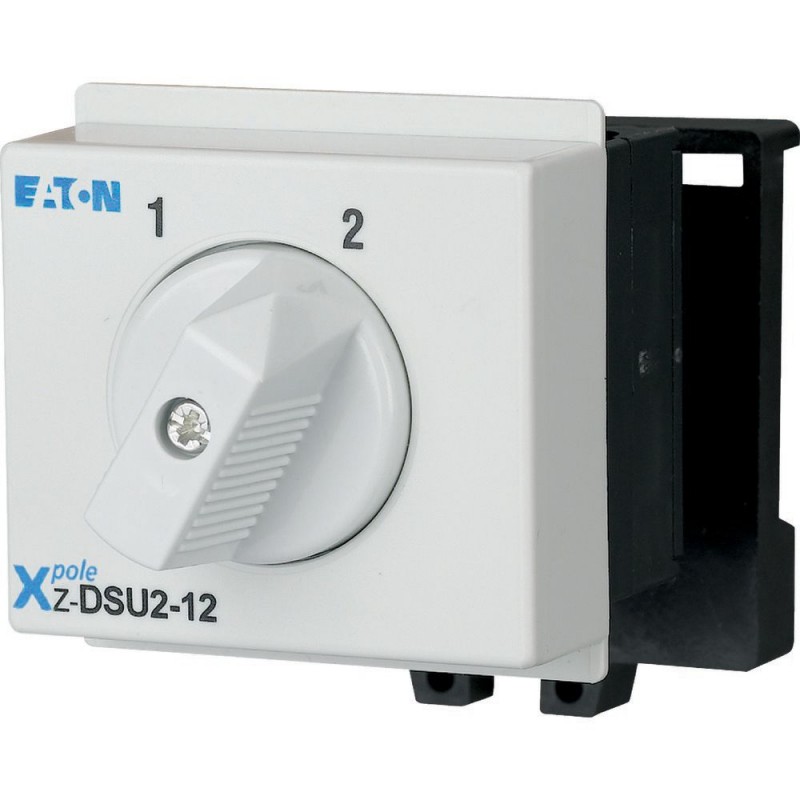

Z-DSU2-12 248874 Y7-248874 EATON ELECTRIC Drehschalter, 2p, UM, 1 2 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

Z-DSU2-12 248874 Y7-248874 EATON ELECTRIC Drehschalter, 2p, UM, 1 2

Z-DSU2-12

248874

Y7-248874

EATON-MOELLER

Drehschalter, 2p, UM, 1 - 2

Z-DSU2-12

Die Drehschalter der Serie Z-DS sind modular aufgebaut: Der Schalter selbst setzt sich aus dem entsprechenden Rastmechanismus und einem Schalterpaket zusammen. Die Nocken (weshalb die Schalter auch als zcam switchesz bezeichnet werden) werden von einer robusten, verwindungssteifen Aluminiumwelle angetrieben. Das Schaltpaket besteht aus einer oder mehreren Schaltzellen mit einem oder zwei Doppelöffnern, die voneinander unabhängig sind. Die Verbindungen zwischen benachbarten Schaltklemmen, wie sie z.B. für den Voltmeter-Umschalter Z-DSV erforderlich sind, werden in die Schaltleiste eingearbeitet. Dadurch wird sichergestellt, dass es beim Anschließen der Anschlusskabel keine Hindernisse gibt. Anwendungen: praktisch für jede Anwendung einsetzbar. Zum Beispiel Motorschalter: Garagentoren, Ventilatoren, motorisierte Rollläden, Heizungssteuerungen, Beleuchtungskörper, Instrumentenschalter, verschiedene Steuerungszwecke usw. Typ konform zu IEC 60947-3, IEC 60947-5-1, VDE 0660, EN 60947-3, SEV

Mehr Infos


Reiheneinbau-/Aufbaugeräte > Schalter für Reiheneinbau

Modulare Schaltanlagen - Sonstiges und Zubehör

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $92.90
Stückpreis: $92.90
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Drehschalter, 2p, UM, 1 - 2
Die Drehschalter der Serie Z-DS sind baukastenähnlich aufgebaut: Der Schalter selbst besteht aus dem Rastwerk und dem Schaltpaket. Die Schaltnocken (deshalb auch Nockenschalter genannt) werden von einer stabilen, verwindungssteifen Aluminiumwelle angetrieben. Das Schaltpaket besteht aus einer oder mehreren Schaltzellen mit ein oder zwei voneinander unabhängigen, doppelunterbrechenden Kontakten. Die Verbindung benachbarter Schalterklemmen wie beim Voltmeterumschalter Z-DSV erfordelich, sind im Schalterpressteil eingearbeitet. Dadurch gibt es keine Behinderung beim Anklemmen der Anschlussleiter. Anwendung: Praktisch für jeden gewünschten Anwendungsfall einsetzbar. Z.B. Motorschalter: Garagentore, Ventilator, elektrisch betriebene Rollläden, Heizungssteuerungen, Beleuchtungskörper, Instrumentenschalter, div. Steuerungszwecke, usw., Ausführung entsprechend IEC 60947-3, IEC 60947-5-1, VDE 0660, EN 60947-3, SEV

Daten für Bauartnachweis nach IEC/EN 61439

Bemessungsstrom zur Verlustleistungsangabe [In]
20 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
1 W
Verlustleistung statisch, stromunabhängig [Pvs]
0 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-40 °C
Max. Betriebsumgebungstemperatur
+60 °C
0

Technische Daten nach ETIM 7.0

Reiheneinbau-/Aufbaugeräte (EG000062) / Schalter für Reiheneinbau (EC001545)
Elektro-, Automatisierungs- und Prozessleittechnik / Elektroinstallationsanlage, -gerät / Modulares Reiheneinbaugerät für Stromkreisverteiler / Schalter für Reiheneinbau ([email protected] [AFZ813014])
Schaltfunktion
Wechselschalter
Anzahl der Kontakte als Schließer
0
Anzahl der Kontakte als Öffner
0
Anzahl der Kontakte als Wechsler
2
Polzahl
2
Bemessungsstrom
20 A
Bemessungsspannung
690 V
Min. Bemessungsspannung
440 V
Bemessungsabschaltvermögen
0 kA
Kurzschlussfestigkeit (Icw)
10 kA
Spannungsart
AC
Zwangstrennung (nach DIN VDE 0113)
nein
Mit Signallampe
nein
Farbe der Kalotte
sonstige
Leuchtmittel
sonstige
Lampensockel
sonstige
Max. Lampenleistung
0 W
Breite in Teilungseinheiten
3
Einbautiefe
60 mm
Schutzart (IP)
IP20

ETIM for 248874 Reiheneinbau-/Aufbaugeräte (EC001545)
Merkmal Wert
Schaltfunktion (EF000189) Wechselschalter
Anzahl der Kontakte als Schließer (EF008256) 0
Anzahl der Kontakte als Öffner (EF008255) 0
Anzahl der Kontakte als Wechsler (EF008257) 2
Polzahl (EF001391) 2
Bemessungsstrom (EF000227) 20 A
Bemessungsspannung (EF000228) 690 V
Min. Bemessungsspannung (EF005025) 440 V
Bemessungsabschaltvermögen (EF002563) 0.02 kA
Kurzschlussfestigkeit (Icw) (EF002562) 10 kA
Spannungsart (EF000187) AC
Mit Signallampe (EF000198) Nein
Farbe der Kalotte (EF004668) sonstige
Leuchtmittel (EF002423) sonstige
Lampensockel (EF004870) sonstige
Max. Lampenleistung (EF000260) 0 W
Breite in Teilungseinheiten (EF002950) 3
Einbautiefe (EF000218) 60 mm
Schutzart (IP) (EF005474) IP20
Aufdruck/Kennzeichnung (EF003823) sonstige
Forced segregation according to DIN VDE 0113 (EFDE0032) Nein

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
Z-DSU2-12 Y7-248874 248874 DE_248874.pdf 140 Kbytes Z-DSU2-12 Y7-248874 248874 DE_248874.pdf
