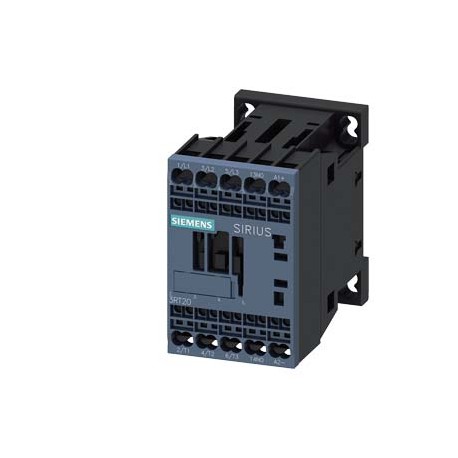

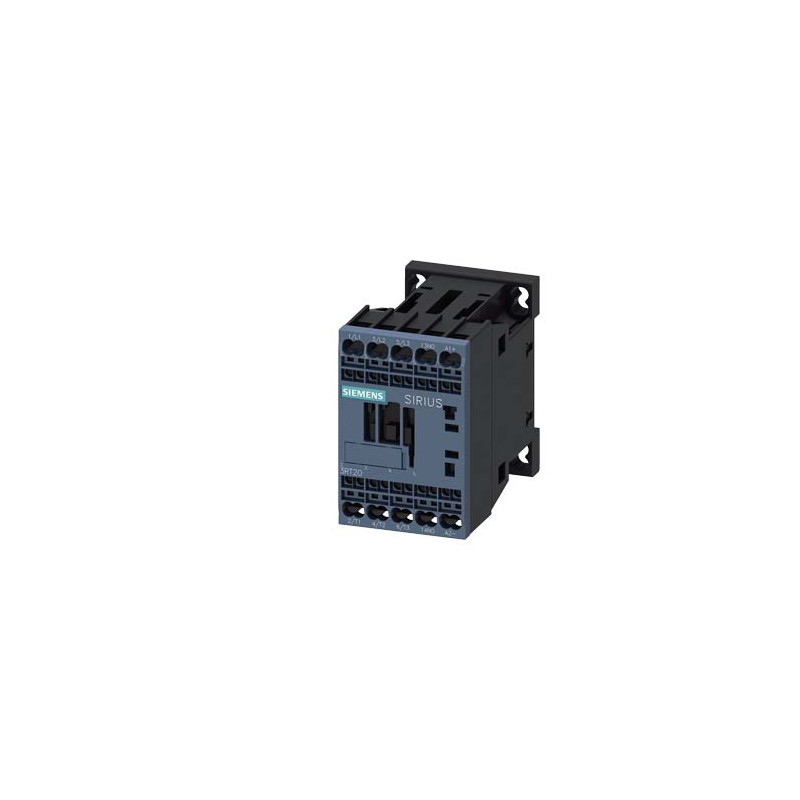

3RT2018-2FB41 SIEMENS Leistungsschütz, AC-3 16 A, 7,5 kW / 400 V 1 S, DC 24 V, mit integrierter Diode, 3-pol.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

3RT2018-2FB41 SIEMENS Leistungsschütz, AC-3 16 A, 7,5 kW / 400 V 1 S, DC 24 V, mit integrierter Diode, 3-pol..

3RT2018-2FB41

SIEMENS

Leistungsschütz, AC-3 16 A, 7,5 kW / 400 V 1 S, DC 24 V, mit integrierter Diode, 3-polig, Baugröße S00 Federzuganschluss

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschütz zum Schalten von Wechselstrom

KONTROLLE UND SCHÜTZE > Leistungsschütze zum Schalten von Motoren

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

Gesamtpreis: $160.02
Stückpreis: $160.02
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Technische Daten

Leistungsschütz, AC-3 16 A, 7,5 kW / 400 V 1 S, DC 24 V, mit integrierter Diode, 3-polig, Baugröße S00 Federzuganschluss
Produkt-MarkennameSIRIUS
Produkt-BezeichnungLeistungsschütz
Produkttyp-Bezeichnung3RT2
Allgemeine technische Daten
Baugröße des SchützesS00
Produkterweiterung
● Funktionsmodul für KommunikationNein
● HilfsschalterJa
Verlustleistung [W] bei Bemessungswert Strom
● bei AC bei warmem Betriebszustand6,6 W
● bei AC bei warmem Betriebszustand je Pol2,2 W
● ohne Laststromanteil typisch4 W
Isolationsspannung
● des Hauptstromkreises bei Verschmutzungsgrad 3 Bemessungswert690 V
● des Hilfsstromkreises bei Verschmutzungsgrad 3 Bemessungswert690 V
Stoßspannungsfestigkeit
● des Hauptstromkreises Bemessungswert6 kV
● des Hilfsstromkreises Bemessungswert6 kV
maximal zulässige Spannung für sichere Trennung zwischen Spule und Hauptkontakten gemäß EN 60947-1400 V
Schockfestigkeit bei Rechteckstoß
● bei DC7,3g / 5 ms, 4,7g / 10 ms
Schockfestigkeit bei Sinusstoß
● bei DC11,4g / 5 ms, 7,3g / 10 ms
mechanische Lebensdauer (Schaltspiele)
● des Schützes typisch30 000 000
● des Schützes mit aufgesetztem elektronikgerechtem Hilfsschalterblock typisch5 000 000
● des Schützes mit aufgesetztem Hilfsschalterblock typisch10 000 000
Referenzkennzeichen gemäß IEC 81346-2:2009Q
RoHS-Richtlinie (Datum)10/01/2009
Umgebungsbedingungen
Aufstellungshöhe bei Höhe über NN maximal2 000 m
Umgebungstemperatur
● während Betrieb-25 ... +60 °C
● während Lagerung-55 ... +80 °C
relative Luftfeuchte minimal10 %
relative Luftfeuchte bei 55 °C gemäß IEC 60068-2-30 maximal95 %
Hauptstromkreis
Polzahl für Hauptstromkreis3
Anzahl der Schließer für Hauptkontakte3
Betriebsspannung
● bei AC-3 Bemessungswert maximal690 V
● bei AC-3e Bemessungswert maximal690 V
Betriebsstrom
● bei AC-1 bei 400 V bei Umgebungstemperatur 40 °C Bemessungswert22 A
● bei AC-1
— bis 690 V bei Umgebungstemperatur 40 °C Bemessungswert22 A
— bis 690 V bei Umgebungstemperatur 60 °C Bemessungswert20 A
● bei AC-3
— bei 400 V Bemessungswert16 A
— bei 500 V Bemessungswert12,4 A
— bei 690 V Bemessungswert8,9 A
● bei AC-3e
— bei 400 V Bemessungswert16 A
— bei 500 V Bemessungswert12,4 A
— bei 690 V Bemessungswert8,9 A
● bei AC-4 bei 400 V Bemessungswert11,5 A
● bei AC-5a bis 690 V Bemessungswert19,4 A
● bei AC-5b bis 400 V Bemessungswert13,2 A
● bei AC-6a
— bis 230 V bei Stromscheitelwert n=20 Bemessungswert9,6 A
— bis 400 V bei Stromscheitelwert n=20 Bemessungswert9,6 A
— bis 500 V bei Stromscheitelwert n=20 Bemessungswert9,6 A
— bis 690 V bei Stromscheitelwert n=20 Bemessungswert8,9 A
● bei AC-6a
— bis 230 V bei Stromscheitelwert n=30 Bemessungswert6,6 A
— bis 400 V bei Stromscheitelwert n=30 Bemessungswert6,4 A
— bis 500 V bei Stromscheitelwert n=30 Bemessungswert6,4 A
— bis 690 V bei Stromscheitelwert n=30 Bemessungswert6,4 A
Mindestquerschnitt im Hauptstromkreis bei maximalem AC-1 Bemessungswert4 mm²
Betriebsstrom für ca. 200000 Schaltspiele bei AC-4
● bei 400 V Bemessungswert5,5 A
● bei 690 V Bemessungswert4,4 A
Betriebsstrom
● bei 1 Strombahn bei DC-1
— bei 24 V Bemessungswert20 A
— bei 110 V Bemessungswert2,1 A
— bei 220 V Bemessungswert0,8 A
— bei 440 V Bemessungswert0,6 A
— bei 600 V Bemessungswert0,6 A
● bei 2 Strombahnen in Reihe bei DC-1
— bei 24 V Bemessungswert20 A
— bei 110 V Bemessungswert12 A
— bei 220 V Bemessungswert1,6 A
— bei 440 V Bemessungswert0,8 A
— bei 600 V Bemessungswert0,7 A
● bei 3 Strombahnen in Reihe bei DC-1
— bei 24 V Bemessungswert20 A
— bei 110 V Bemessungswert20 A
— bei 220 V Bemessungswert20 A
— bei 440 V Bemessungswert1,3 A
— bei 600 V Bemessungswert1 A
● bei 1 Strombahn bei DC-3 bei DC-5
— bei 24 V Bemessungswert20 A
— bei 110 V Bemessungswert0,1 A
● bei 2 Strombahnen in Reihe bei DC-3 bei DC-5
— bei 24 V Bemessungswert20 A
— bei 110 V Bemessungswert0,35 A
● bei 3 Strombahnen in Reihe bei DC-3 bei DC-5
— bei 24 V Bemessungswert20 A
— bei 110 V Bemessungswert20 A
— bei 220 V Bemessungswert1,5 A
— bei 440 V Bemessungswert0,2 A
— bei 600 V Bemessungswert0,2 A
Betriebsleistung
● bei AC-3
— bei 230 V Bemessungswert4 kW
— bei 400 V Bemessungswert7,5 kW
— bei 500 V Bemessungswert7,5 kW
— bei 690 V Bemessungswert7,5 kW
● bei AC-3e
— bei 230 V Bemessungswert4 kW
— bei 400 V Bemessungswert7,5 kW
— bei 500 V Bemessungswert7,5 kW
— bei 690 V Bemessungswert7,5 kW
Betriebsleistung für ca. 200000 Schaltspiele bei AC-4
● bei 400 V Bemessungswert2,5 kW
● bei 690 V Bemessungswert3,5 kW
Betriebsscheinleistung bei AC-6a
● bis 230 V bei Stromscheitelwert n=20 Bemessungswert3,8 kVA
● bis 400 V bei Stromscheitelwert n=20 Bemessungswert6,6 kVA
● bis 500 V bei Stromscheitelwert n=20 Bemessungswert8,3 kVA
● bis 690 V bei Stromscheitelwert n=20 Bemessungswert10,6 kVA
Betriebsscheinleistung bei AC-6a
● bis 230 V bei Stromscheitelwert n=30 Bemessungswert2,5 kVA
● bis 400 V bei Stromscheitelwert n=30 Bemessungswert4,4 kVA
● bis 500 V bei Stromscheitelwert n=30 Bemessungswert5,5 kVA
● bis 690 V bei Stromscheitelwert n=30 Bemessungswert7,6 kVA
Kurzzeitstromfestigkeit bei kaltem Betriebszustand bis 40 °C
● befristet auf 1 s stromlos schaltend maximal300 A; Mindestquerschnitt entsprechend AC-1 Bemessungswert verwenden
● befristet auf 5 s stromlos schaltend maximal169 A; Mindestquerschnitt entsprechend AC-1 Bemessungswert verwenden
● befristet auf 10 s stromlos schaltend maximal128 A; Mindestquerschnitt entsprechend AC-1 Bemessungswert verwenden
● befristet auf 30 s stromlos schaltend maximal92 A; Mindestquerschnitt entsprechend AC-1 Bemessungswert verwenden
● befristet auf 60 s stromlos schaltend maximal74 A; Mindestquerschnitt entsprechend AC-1 Bemessungswert verwenden
Leerschalthäufigkeit
● bei DC10 000 1/h
Schalthäufigkeit
● bei AC-1 maximal1 000 1/h
● bei AC-2 maximal750 1/h
● bei AC-3 maximal750 1/h
● bei AC-3e maximal750 1/h
● bei AC-4 maximal250 1/h
Steuerstromkreis/ Ansteuerung
Spannungsart der SteuerspeisespannungDC
Steuerspeisespannung bei DC
● Bemessungswert24 V
Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert der Magnetspule bei DC
● Anfangswert0,8
● Endwert1,1
Ausführung des ÜberspannungsbegrenzersDiode
Anzugsleistung der Magnetspule bei DC4 W
Halteleistung der Magnetspule bei DC4 W
Schließverzug
● bei DC30 ... 100 ms
Öffnungsverzug
● bei DC38 ... 65 ms
Lichtbogendauer10 ... 15 ms
Ausführung der Ansteuerung des SchaltantriebsStandard A1 - A2
Hilfsstromkreis
Anzahl der Schließer für Hilfskontakte unverzögert schaltend1
Betriebsstrom bei AC-12 maximal10 A
Betriebsstrom bei AC-15
● bei 230 V Bemessungswert10 A
● bei 400 V Bemessungswert3 A
● bei 500 V Bemessungswert2 A
● bei 690 V Bemessungswert1 A
Betriebsstrom bei DC-12
● bei 24 V Bemessungswert10 A
● bei 48 V Bemessungswert6 A
● bei 60 V Bemessungswert6 A
● bei 110 V Bemessungswert3 A
● bei 125 V Bemessungswert2 A
● bei 220 V Bemessungswert1 A
● bei 600 V Bemessungswert0,15 A
Betriebsstrom bei DC-13
● bei 24 V Bemessungswert10 A
● bei 48 V Bemessungswert2 A
● bei 60 V Bemessungswert2 A
● bei 110 V Bemessungswert1 A
● bei 125 V Bemessungswert0,9 A
● bei 220 V Bemessungswert0,3 A
● bei 600 V Bemessungswert0,1 A
Kontaktzuverlässigkeit der HilfskontakteEine Fehlschaltung pro 100 Mio. (17 V, 1 mA)
UL/CSA Bemessungsdaten
Volllaststrom (FLA) für 3-phasigen Drehstrommotor
● bei 480 V Bemessungswert14 A
● bei 600 V Bemessungswert11 A
abgegebene mechanische Leistung [hp]
● für 1-phasigen Drehstrommotor
— bei 110/120 V Bemessungswert1 hp
— bei 230 V Bemessungswert2 hp
● für 3-phasigen Drehstrommotor
— bei 200/208 V Bemessungswert3 hp
— bei 220/230 V Bemessungswert5 hp
— bei 460/480 V Bemessungswert10 hp
— bei 575/600 V Bemessungswert10 hp
Kontaktbelastbarkeit der Hilfskontakte gemäß ULA600 / Q600
Kurzschluss-Schutz
Ausführung des Sicherungseinsatzes
● für Kurzschlussschutz des Hauptstromkreises
— bei Zuordnungsart 1 erforderlichgG: 50A (690V,100kA), aM: 25A (690V,100kA), BS88: 50A (415V,80kA)
— bei Zuordnungsart 2 erforderlichgG: 25A (690V,100kA), aM: 20A (690V, 100kA), BS88: 25A (415V, 80kA)
● für Kurzschlussschutz des Hilfsschalters erforderlichgG: 10 A (500 V, 1 kA)
Einbau/ Befestigung/ Abmessungen
Einbaulagebei senkrechter Montageebene +/-180° drehbar, bei senkrechter Montageebene +/- 22,5° nach vorne und hinten kippbar
BefestigungsartSchraub- und Schnappbefestigung auf Hutschiene 35 mm nach DIN EN 60715
● ReiheneinbauJa
Höhe70 mm
Breite45 mm
Tiefe73 mm
einzuhaltender Abstand
● bei Reihenmontage
— vorwärts10 mm
— aufwärts10 mm
— abwärts10 mm
— seitwärts0 mm
● zu geerdeten Teilen
— vorwärts10 mm
— aufwärts10 mm
— seitwärts6 mm
— abwärts10 mm
● zu spannungsführenden Teilen
— vorwärts10 mm
— aufwärts10 mm
— abwärts10 mm
— seitwärts6 mm
Anschlüsse/ Klemmen
Ausführung des elektrischen Anschlusses
● für HauptstromkreisFederzuganschluss
● für Hilfs- und SteuerstromkreisFederzuganschluss
● am Schütz für HilfskontakteFederzuganschluss
● der MagnetspuleFederzuganschluss
Art der anschließbaren Leiterquerschnitte
● für Hauptkontakte
— eindrähtig2x (0,5 ... 4 mm²)
— eindrähtig oder mehrdrähtig2x (0,5 ... 4 mm²)
— feindrähtig mit Aderendbearbeitung2x (0,5 ... 2,5 mm²)
— feindrähtig ohne Aderendbearbeitung2x (0,5 ... 2,5 mm²)
● bei AWG-Leitungen für Hauptkontakte2x (20 ... 12)
anschließbarer Leiterquerschnitt für Hauptkontakte
● eindrähtig0,5 ... 4 mm²
● mehrdrähtig0,5 ... 4 mm²
● feindrähtig mit Aderendbearbeitung0,5 ... 2,5 mm²
● feindrähtig ohne Aderendbearbeitung0,5 ... 2,5 mm²
anschließbarer Leiterquerschnitt für Hilfskontakte
● eindrähtig oder mehrdrähtig0,5 ... 4 mm²
● feindrähtig mit Aderendbearbeitung0,5 ... 2,5 mm²
● feindrähtig ohne Aderendbearbeitung0,5 ... 2,5 mm²
Art der anschließbaren Leiterquerschnitte
● für Hilfskontakte
— eindrähtig oder mehrdrähtig2x (0,5 ... 4 mm²)
— feindrähtig mit Aderendbearbeitung2x (0,5 ... 2,5 mm²)
— feindrähtig ohne Aderendbearbeitung2x (0,5 ... 2,5 mm²)
● bei AWG-Leitungen für Hilfskontakte2x (20 ... 12)
AWG-Nummer als kodierter anschließbarer Leiterquerschnitt
● für Hauptkontakte20 ... 12
● für Hilfskontakte20 ... 12
Sicherheitsrelevante Kenngrößen
Produktfunktion
● Spiegelkontakt gemäß IEC 60947-4-1Ja; mit 3RH29
B10-Wert bei hoher Anforderungsrate gemäß SN 319201 000 000
Anteil gefahrbringender Ausfälle
● bei niedriger Anforderungsrate gemäß SN 3192040 %
● bei hoher Anforderungsrate gemäß SN 3192073 %
Ausfallrate [FIT] bei niedriger Anforderungsrate gemäß SN 31920100 FIT
Schutzart IP frontseitig gemäß IEC 60529IP20
Berührungsschutz frontseitig gemäß IEC 60529fingersicher bei senkrechter Berührung von vorne
Eignung zur Verwendung
● sicherheitsgerichtetes AusschaltenJa
Approbationen/ Zertifikate

Downloads und Handbücher

allgemeine Produktzulassung

CSA

CCC

Bestätigungen

UL

KC

EAC

EMV (Elektromagnetische Verträglichkeit)funktionale Sicherheit/MaschinensicherheitKonformitätserklärungPrüfbescheinigungen

RCM

Baumusterprüfbescheinigung

UK-Konformitätserklärung

EG/EU-Konformitätsbescheinigung

spezielle Prüfbescheinigungen

Typprüfbescheinigung/Werkszeugnis

Marine / Schiffbau

ABS (American Bureau of Shipping)

BV / Bureau Veritas

DNV / Det Norske Veritas

LR (Lloyds Register)

PRS / Schiffsregister in Polen

RINA / Registro Italiano Navale

Marine / SchiffbauSonstigeGefahrgut

RMRS / Russian Maritime Register

Bestätigungen

Hausgebrauch und ähnliche Zwecke

Transport Information

Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
CAx-Online-Generator
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, EPLAN Makros, …)
Kennlinien: Auslöseverhalten, I²t, Durchlassstrom
Weitere Kennlinien (z. B. Elektrische Lebensdauer, Schalthäufigkeit)
letzte Änderung:15.02.2022
Datum:
08.05.2022		Änderungen vorbehalten
© Copyright Siemens 2022


Zusätzliche Daten

Produkt
Artikelnummer3RT2018-2FB41
ArtikelbeschreibungLeistungsschütz, AC-3 16 A, 7,5 kW / 400 V 1 S, DC 24 V, mit integrierter Diode, 3-polig, Baugröße S00 Federzuganschluss
ProduktfamilieSchütze SIRIUS 3RT, 3-polig bis 250 kW
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe41B
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
MetallfaktorLDP-----
Lieferinformationen
ExportkennzeichenAL : N / ECCN : N
Regellieferzeit ab Werk (Arbeitstage)200 Tag(e)
Nettogewicht pro ME0,314 kg
Verpackungsmaße50,00 x 73,50 x 77,50
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4011209828469
UPC662643911831
Statistische Warennummer85364900
Listenkennzeichen (LKZ)CC-IC10
Fabrikategruppe5330
GeschäftsbereichskennzahlR711
UrsprungslandDeutschland
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 01.10.2009
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Relevante PDF Kataloge
Klassifizierungen
VersionKlassifizierung
eClass627-37-10-03
eClass7.127-37-10-03
eClass827-37-10-03
eClass927-37-10-03
eClass9.127-37-10-03
ETIM5EC000066
ETIM6EC000066
ETIM7EC000066
ETIM8EC000066
IDEA44755
UNSPSC1439-12-15-21
UNSPSC1539-12-15-29

ETIM-Daten

ETIM: EC000066 - Leistungsschütz zum Schalten von Wechselstrom

Wert Einheit
Bemessungsbetriebsleistung bei AC-4, 400 V (EF008496) -kW
Bemessungssteuerspeisespannung Us bei DC (EF003980) ['-', '24']V
Spannungsart zur Betätigung (EF008242) DC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V (EF001393) 22A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V (EF001392) 16A
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 7.5kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V (EF008495) 11.5A
Bemessungsbetriebsleistung NEMA (EF011960) 7.3549875kW
Geeignet für Reiheneinbau (EF001126) true
Anzahl der Hilfskontakte als Schließer (EF001376) 1
Anzahl der Hilfskontakte als Öffner (EF001377) -
Anschlussart Hauptstromkreis (EF006819) Federzuganschluss
Anzahl der Öffner als Hauptkontakte (EF001375) -
Anzahl der Schließer als Hauptkontakte (EF001374) 3
Bemessungssteuerspeisespannung Us bei AC 50 Hz (EF003978) -V
Bemessungssteuerspeisespannung Us bei AC 60 Hz (EF003979) -V



Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3RT2018-2FB41 3RT2018-2FB41 DE_3RT2018-2FB41.pdf 447 Kbytes 3RT2018-2FB41 3RT2018-2FB41 DE_3RT2018-2FB41.pdf

Bewertungen (0) ▲

Es gibt keine Produktbewertungenvor.

Bewertung abgeben
Bewertung abgeben
Formular verstecken
Wertung:
Name:
E-Mail :
Betreff:
Text:
Haben Sie dieses Produkt empfehlen zu kaufen?
  Captcha
  Bewertung abgeben

Aktuelle Bewertungen unserer Kunden

Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
