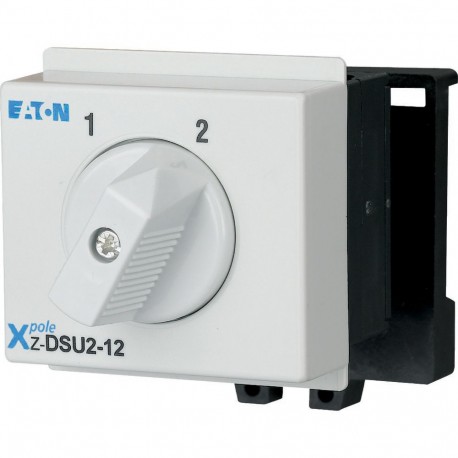

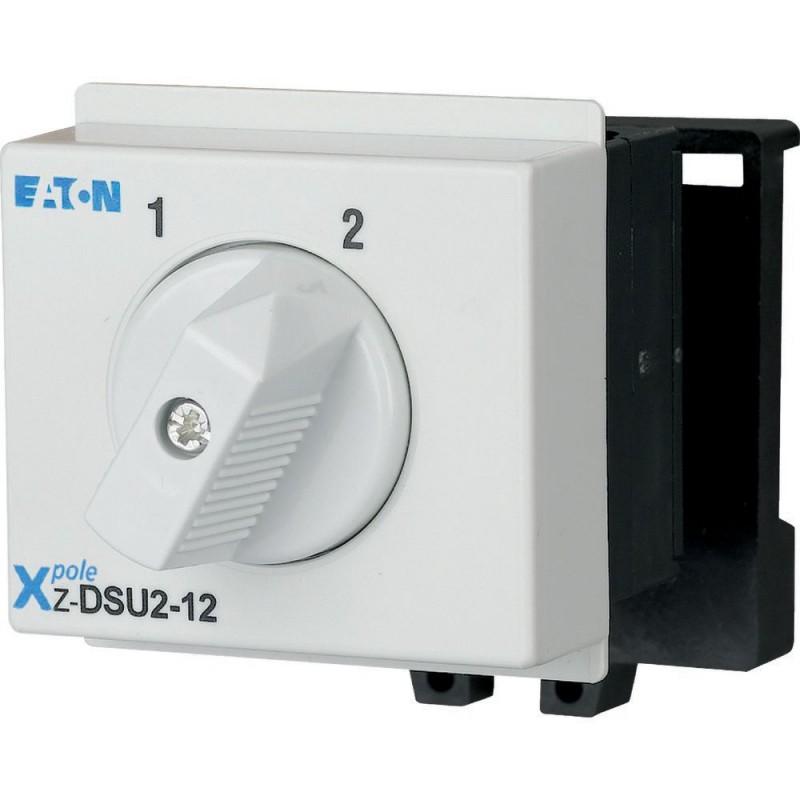

Z-DSU2-12 248874 Y7-248874 EATON ELECTRIC Interruptor rotativo, 2P, UM, 1 2 Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

Z-DSU2-12 248874 Y7-248874 EATON ELECTRIC Interruptor rotativo, 2P, UM, 1 2

Z-DSU2-12

248874

Y7-248874

EATON-MOELLER

Interruptor rotativo, 2P, UM, 1 - 2

Interruptor giratorio, 2p, UM, 1 - 2

Los interruptores giratorios de la serie Z-DS se caracterizan por un diseño modular: el propio interruptor está compuesto por el mecanismo de retención correspondiente y un paquete de interruptores. Las levas (razón por la cual los interruptores también se conocen como interruptores zcam) son accionadas por un eje de aluminio robusto y rígido a la torsión. El paquete de interruptores se compone de una o más celdas de conmutación con uno o dos contactos de doble interrupción que son independientes entre sí. Las conexiones entre los terminales del interruptor adyacentes, como el requerido para el interruptor de cambio de voltímetro Z-DSV, se incorporan en el moldeo del interruptor. Esto asegura que no habrá obstáculos al conectar los cables de los terminales. Aplicaciones: se puede utilizar prácticamente para cualquier aplicación. Por ejemplo, interruptor de motor: puertas de garaje, ventilador, persianas enrollables motorizadas, controles de calefacción, accesorios de iluminación, interruptor de instrumentos, varios propósitos de control, etc. Tipo conforme a IEC 60947-3, IEC 60947-5-1, VDE 0660, EN 60947-3, SEV

Más detalles


Aparamenta para montaje en carril DIN / armario > Interruptor para instalación en serie

Aparamenta Modular – Varios y accesorios

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $92.58
Precio unitario: $92.58
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Rotary switch, 2p, UM, 1 - 2
Los interruptores giratorios en la Z-DS de la serie cuentan con un diseño modular: el interruptor en sí se compone de los correspondientes de la muesca del mecanismo y un conmutador de paquetes. El árbol de levas (que es la razón por la que los interruptores están también conocido como "interruptores de levas") son impulsados por una resistente a la torsión rígido de aluminio del eje. El interruptor de paquete se compone de uno o más interruptores de las células con uno o dos de doble ruptura de contactos que son independientes el uno del otro. Las conexiones entre los terminales del conmutador, tales como la requerida para el Z-DSV voltímetro conmutador, se incorporan en el interruptor de moldeo. Esto asegura que no habrá obstáculos cuando se conecta el terminal lleva. Aplicaciones: puede ser utilizado prácticamente para cualquier aplicación. Por ejemplo, el interruptor de motor: puertas de garaje, ventilador, persianas motorizadas, controles de calefacción, iluminación, instrumentos interruptor, varios fines de control, etc. Tipo de ajustarse a la norma IEC 60947-3 IEC 60947-5-1, VDE 0660, EN 60947-3, SEV

La verificación del diseño según la norma IEC/EN 61439

Corriente de operación nominal especificada en la disipación de calor [In]
20 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
1 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-40 °C
Ambiente de funcionamiento temperatura máx.
+60 °C
Cero

Datos técnicos ETIM 7.0

Los dispositivos de la placa de distribución-/montaje en superficie (EG000062) / interruptor Principal de distribución (EC001545)
Ingeniería eléctrica, automatización, control de procesos, ingeniería, instalación Eléctrica, el dispositivo / serie Modular integrado en el dispositivo para el circuito eléctrico distribuidores / interruptor Principal de distribución ([email protected] [AFZ813014])
La función de conmutación
Dos interruptores de
Número de contactos contacto normalmente abierto
Cero
Número de contactos contacto normalmente cerrado
Cero
Número de contactos como de cambio de contacto
Dos
Número de polos
Dos
Corriente nominal
20 Un
Tensión nominal
690 V
Min. tensión nominal
440 V
Nominal capacidad de conmutación
0 kA
Corto-circuito de capacidad de ruptura (Icw)
10 kA
Voltaje de tipo
CA
Segregación forzosa (según DIN VDE 0113)
No
Con la lámpara de señal de
No
Color de la calota
Otros
Tipo de lámpara
Otros
El zócalo de la lámpara
Otros
Max. la potencia de la lámpara
0 W
Ancho en el número de separaciones modulares
Tres
Construido en profundidad
60 mm
Grado de protección (IP)
IP20

ETIM for 248874 Aparamenta para montaje en carril DIN/armario (EC001545)
Característica Valor
Función de conmutación (EF000189) Interruptor bidireccional
Número de contactos normalmente abiertos (EF008256) 0
Número de contactos normalmente cerrados (EF008255) 0
Número de contactos inversores (EF008257) 2
Número de polos (EF001391) 2
Corriente nominal (EF000227) 20 A
Tensión nominal (EF000228) 690 V
Tensión nominal mínima (EF005025) 440 V
Capacidad de interrupción nominal (EF002563) 0.02 kA
Resistencia al cortocircuito (Icw) (EF002562) 10 kA
Tipo de tensión (EF000187) CA
Con lámpara de señal (EF000198) No
Color de la capucha (EF004668) Otros
Lámpara (EF002423) Otros
Base de la lámpara (EF004870) Otros
Potencia de lámpara máx. (EF000260) 0 W
Ancho en número de espacios modulares (EF002950) 3
Profundidad de instalación (EF000218) 60 mm
Grado de protección (IP) (EF005474) IP20
Impresión/marcado (EF003823) Otros
Forced segregation according to DIN VDE 0113 (EFDE0032) No
