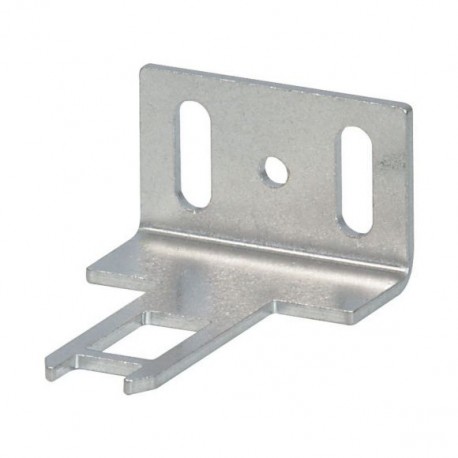

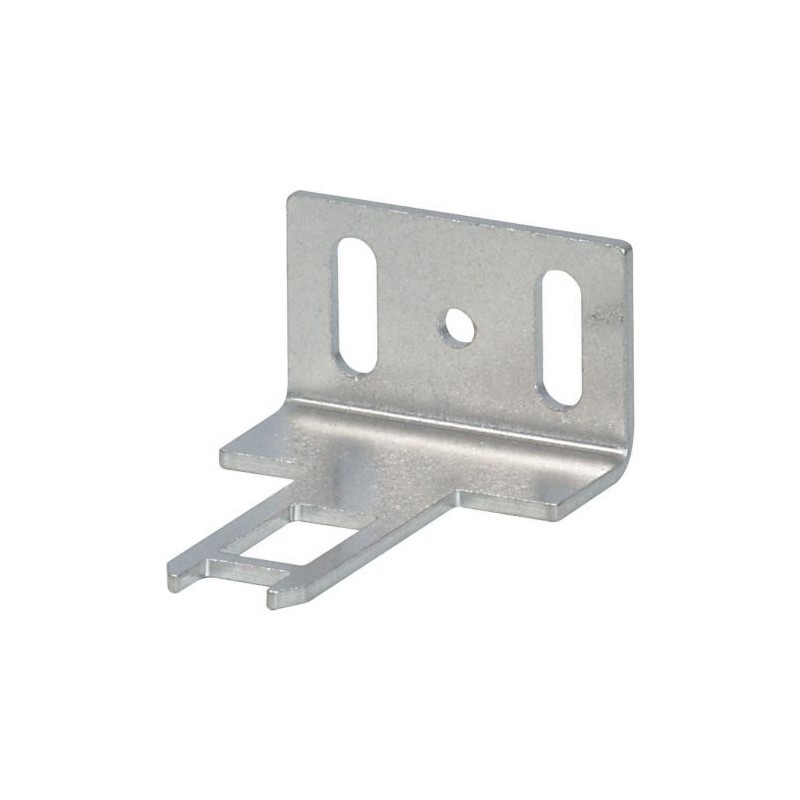

LS-XW-ZBZ 106839 Y7-106839 EATON ELECTRIC Betätiger, gewinkelt Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

LS-XW-ZBZ 106839 Y7-106839 EATON ELECTRIC Betätiger, gewinkelt

LS-XW-ZBZ

106839

Y7-106839

EATON-MOELLER

Betätiger, gewinkelt

LS-XW-ZBZ

Eaton Moeller® series LS Betätiger, abgewinkelt

Aktuator, Grundfunktion: Aktuatoren, Teilegruppen-Referenz: LS... ZBZ/X, Funktion: Winkelantrieb, Kurz, Edelstahl, verwendbar für: Für Drehtüren über 350 mm Breite

Mehr Infos


Sensoren > Betätiger für Positionsschalter mit getrenntem Betätiger

Positionsschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $7.76
Stückpreis: $7.76
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series LS Actuator
Katalognummer
106839
Produkt Länge/Tiefe
33 mm
Produkthöhe
15 mm
Produktbreite
35 mm
Produktgewicht
0.011 kg
Einhaltung(en)
CE-Kennzeichnung
Zertifikat(e)
EN 60947-5
IEC 60947-5
CSA Std. C22.2 No. 14
UL 508
CSA-C22.2 No. 14
IEC/EN 60947
CSA Class No.: 3211-03
CSA
CE
CSA File No.: 012528
UL File No.: E29184
UL Category Control No.: NKCR
IEC/EN 60947-5
UL
EAN
4015081065998
Modellcode
LS-XW-ZBZ

Merkmale und Funktionen

Funktionen
Zur Kombination mit Grundgeräten LS-...ZBZ/X
Material
Edelstahl

Allgemein

Einschaltdauer
100 %
Ausführung
Betätiger mit vertikaler Befestigung
Betriebsfrequenz
800 Schaltspiele/h
Überspannungskategorie
III
Verschmutzungsgrad
3
Bemessungsstoßspannungsfestigkeit (Uimp)
4000 V AC
Wiederholgenauigkeit
0,02 mm (Kontakte/Schaltvermögen)
Typ

Umgebungsbedingungen, Mechanik

Einbaulage
beliebig
Schockfestigkeit
10 g, Schleichschaltglied, Mechanisch, Halbsinusstoß 20 ms

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
40 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Anschlussquerschnitte

Anschlusskapazität (freindrähtig mit Aderendhülse)
2 x (0,5 - 1,5) mm²
1 x (0,5 - 1,5) mm²
Anschlusskapazität (fest)
1 x (0,75 - 2,5) mm²
2 x (0,75 - 1,5) mm²

Bemessungswerte

Leistgsaufnahme
8 VA bei 120 V AC (elektromechanische Betätigung)
8 W bei 24 V DC (elektromechanische Betätigung)
Bemessungsisolationsspan. (Ui)
400 V
Bemessungsbetriebsstrom (Ie)
3 A bei 24 V
6 A bei AC-15, 220 V 230 V 240 V
0,8 A bei 110 V
4 A bei AC-15, 380 V 400 V 415 V
6 A bei AC-15, 24 V
0,3 A bei 220 V
Bemessungsdaten Kurzschlussschutz
Max. 6 A gG/gL, Sicherung, Kontakte
Netzfrequenz
Max. 400 Hz, Kontakte
Spannungssicherheit
0.85 x Us, Anzug- und Abfallwerte
1,1 x Us, Anzug- und Abfallwerte

Betätigungselement

Zuhaltekraft
1700 N (gemäß GS-ET-19 (04/2004), XG, XW, XNG)
1600 N (gemäß GS-ET-19 (04/2004), XWA, XFG, XF)
1200 N (gemäß GS-ET-19 (04/2004), XNW)

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Nicht anwendbar.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen in der Montageanweisung (IL) beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen in der Montageanweisung (IL) beachtet werden.

ETIM for 106839 Sensoren (EC001487)
Merkmal Wert
Ausführung (EF000010) Betätiger mit vertikaler Befestigung
