> EATON - MOELLER>XC-SPSen>XIOC-BP-2 260794 0004519650 ELECTRIC Baugruppenträger der Modularsteuerung XC für 2 XIOC-Module, erwei..
Vorheriges Produkt Nächstes Produkt

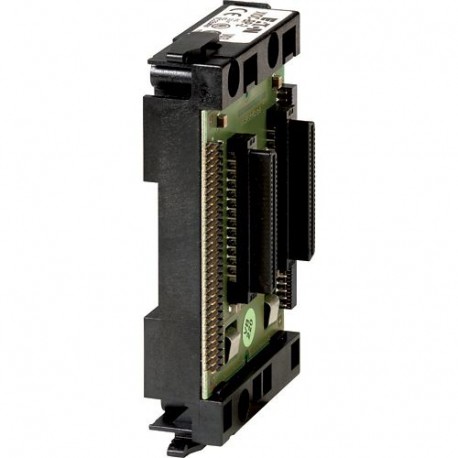

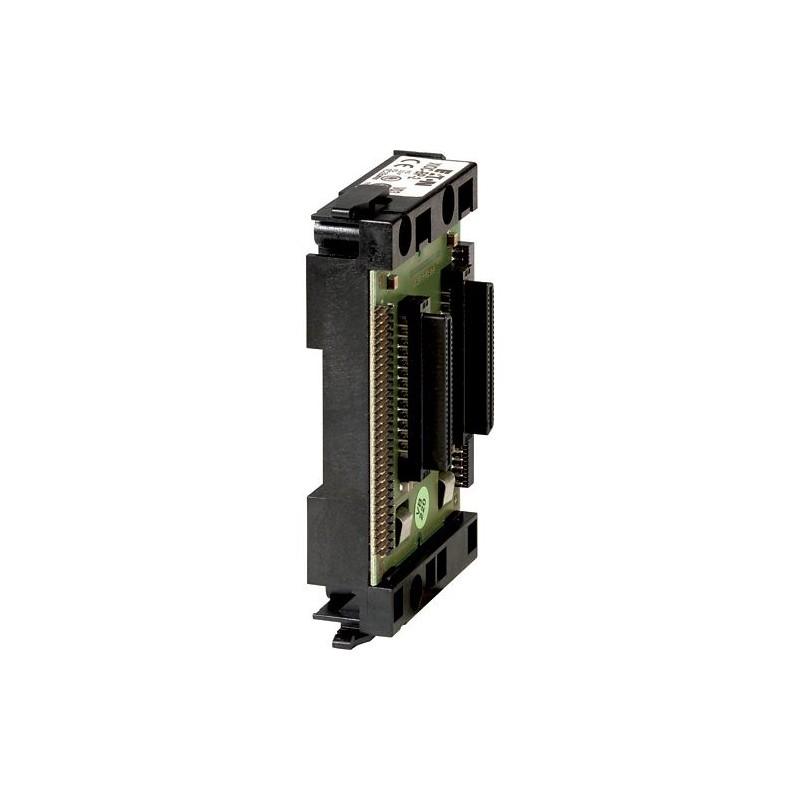

XIOC-BP-2 260794 0004519650 EATON ELECTRIC Baugruppenträger der Modularsteuerung XC für 2 XIOC-Module, erwei.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

XIOC-BP-2 260794 0004519650 EATON ELECTRIC Baugruppenträger der Modularsteuerung XC für 2 XIOC-Module, erwei..

XIOC-BP-2

260794

0004519650

EATON-MOELLER

Baugruppenträger der Modularsteuerung XC für 2 XIOC-Module, erweiterbar

XIOC-BP-2

Die modular programmierbaren Steuerungen XC100 und XC200 bieten ein hervorragendes Maß an Skalierbarkeit. Es stehen verschiedene CPU-Leistungsklassen und eine große Auswahl an Erweiterungsmodulen (XIOC-Module) zur Verfügung. Die kompakten modularen SPS XC152 ermöglichen mit ihrer Rechenleistung, der SmartWire-DT-Schnittstelle sowie einer ganzen Reihe weiterer Schnittstellen kostengünstige Lösungen von Automatisierungsaufgaben. Ein besonderes Merkmal ist die Möglichkeit, das Produkt in moderne Kommunikationskonzepte zu integrieren. Der Datenaustausch über die Ethernet-Schnittstelle zu OPC-Clients oder den integrierten WEB-Servern ermöglicht die Erstellung innovativer Lösungen.

Mehr Infos


Industriesteuerungen SPS > SPS-Baugruppenträger

XC-SPSen

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Baugruppenträger der Modularsteuerung XC für 2 XIOC-Module, erweiterbar
Modularsteuerungen XC100 und XC200 zeichnen sich durch ihren in weiten Grenzen skalierbaren Aufbau aus. Verschiedene CPU-Leistungsklassen und vielfältige Erweiterungsbaugruppen (XIOC-Module) stehen zur Verfügung. Die Kompaktsteuerungen XC152 ermöglichen kostengünstige Lösungen von Automatisierungsaufgaben mittels ihrer Rechenleistung, der SmartWire-DT Anschaltung sowie einer Vielzahl weiterer Schnittstellen. Ein besonderes Merkmal ist die Integrationsfähigkeit der Produkte in moderne Kommunikationskonzepte. Der Datenaustausch über die Ethernet-Schnittstelle zu OPC Clients oder der integrierte WEB-Server ermöglichen innovative Lösungen.

Lieferprogramm

Sortiment
Modularsteuerungen XC
Funktion
Baugruppenträger XI/OC
Zubehör
Baugruppenträger
Beschreibung
Erweiterungsbaugruppenträger zur Montage von XI/OC-Modulen auf Hutschiene, erweiterungsfähig
Breite: 2 Plätze für Steuerung
Information relevant for export to North America

Product Standards IEC: see Technical Data; UL508; CSA-C22.2 No. 0-M; CSA-C22.2 No. 142-M; CE marking

UL File No. E135462

UL Category Control No. NRAQ

CSA File No. 012528

CSA Class No. 2252-01

North America Certification UL listed, CSA certified

Degree of Protection IEC: IP20, UL/CSA Type: -

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
0 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
0 W
Verlustleistung statisch, stromunabhängig [Pvs]
0 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
0 °C
Max. Betriebsumgebungstemperatur
+55 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 9.0

Programmable logic controllers PLC (EG000024) / SPS-Baugruppenträger (EC000810)
Elektro-, Automatisierungs- und Prozessleittechnik / Steuerung / Speicherprogrammierbare Steuerung (SPS) / SPS-Baugruppenträger (ecl@ss13-27-24-22-03 [AKE526019])
Mit integrierter Stromversorgung
nein
Eingangsspannung AC 50 Hz
0 - 0 V
Eingangsspannung AC 60 Hz
0 - 0 V
Eingangsspannung DC
0 - 0 V
Art der Eingangsspannung
DC
Max. Eingangsstrom AC 50 Hz
0 A
Max. Eingangsstrom AC 60 Hz
0 A
Max. Eingangsstrom DC
3.2 A
Ausgangsspannung AC 50 Hz
0 - 0 V
Ausgangsspannung AC 60 Hz
0 - 0 V
Ausgangsspannung DC
0 - 0 V
Art der Ausgangsspannung
DC
Max. Ausgangsstrom AC 50 Hz
0 A
Max. Ausgangsstrom AC 60 Hz
0 A
Max. Ausgangsstrom DC
3.2 A
Redundanzfähigkeit
nein
Anzahl der Steckplätze
2
Tragschienenmontage möglich
ja
Wand-/Direktmontage möglich
ja
Fronteinbau möglich
nein
Rack-Montage möglich
nein
Geeignet für Sicherheitsfunktionen
nein
SIL nach IEC 61508
ohne
Performance Level nach EN ISO 13849-1
ohne
Zugehöriges Betriebsmittel (Ex ia)
nein
Zugehöriges Betriebsmittel (Ex ib)
nein
Explosionsschutz-Kategorie für Gas
ohne
Explosionsschutz-Kategorie für Staub
ohne
Breite
66.5 mm
Höhe
28 mm
Tiefe
107 mm

Approbationen

Product Standards
IEC: see Technical Data; UL508; CSA-C22.2 No. 0-M; CSA-C22.2 No. 142-M; CE marking
UL File No.
E135462
UL Category Control No.
NRAQ
CSA File No.
012528
CSA Class No.
2252-01
North America Certification
UL listed, CSA certified
Specially designed for North America
No
Current Limiting Circuit-Breaker
No
Degree of Protection
IEC: IP20, UL/CSA Type: -

ETIM for 260794 Industriesteuerungen SPS (EC000810)
Merkmal Wert
Mit integrierter Stromversorgung (EF003338) Nein
Eingangsspannung AC 50 Hz (EF007118) 0 V
Eingangsspannung AC 60 Hz (EF007119) 0 V
Eingangsspannung DC (EF007120) 0 V
Art der Eingangsspannung (EF003033) DC
Max. Eingangsstrom AC 50 Hz (EF007360) 0 A
Max. Eingangsstrom AC 60 Hz (EF007361) 0 A
Max. Eingangsstrom DC (EF007362) 3.2 A
Ausgangsspannung AC 50 Hz (EF006999) 0 V
Ausgangsspannung AC 60 Hz (EF007000) 0 V
Ausgangsspannung DC (EF007001) 0 V
Art der Ausgangsspannung (EF008222) DC
Max. Ausgangsstrom AC 50 Hz (EF007351) 0 A
Max. Ausgangsstrom AC 60 Hz (EF007352) 0 A
Max. Ausgangsstrom DC (EF007353) 3.2 A
Redundanzfähigkeit (EF003156) Nein
Anzahl der Steckplätze (EF003077) 2
Tragschienenmontage möglich (EF003972) Ja
Wand-/Direktmontage möglich (EF007020) Ja
Fronteinbau möglich (EF007016) Nein
Rack-Montage möglich (EF007018) Nein
Geeignet für Sicherheitsfunktionen (EF001597) Nein
SIL nach IEC 61508 (EF009889) ohne
Performance Level nach EN ISO 13849-1 (EF007399) ohne
Zugehöriges Betriebsmittel (Ex ia) (EF004141) Nein
Zugehöriges Betriebsmittel (Ex ib) (EF004142) Nein
Explosionsschutz-Kategorie für Gas (EF003997) ohne
Explosionsschutz-Kategorie für Staub (EF003998) ohne
Breite (EF000008) 66.5 mm
Höhe (EF000040) 28 mm
Tiefe (EF000049) 107 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
XIOC-BP-2 0004519650 260794 DE_260794.pdf 114 Kbytes XIOC-BP-2 0004519650 260794 DE_260794.pdf
