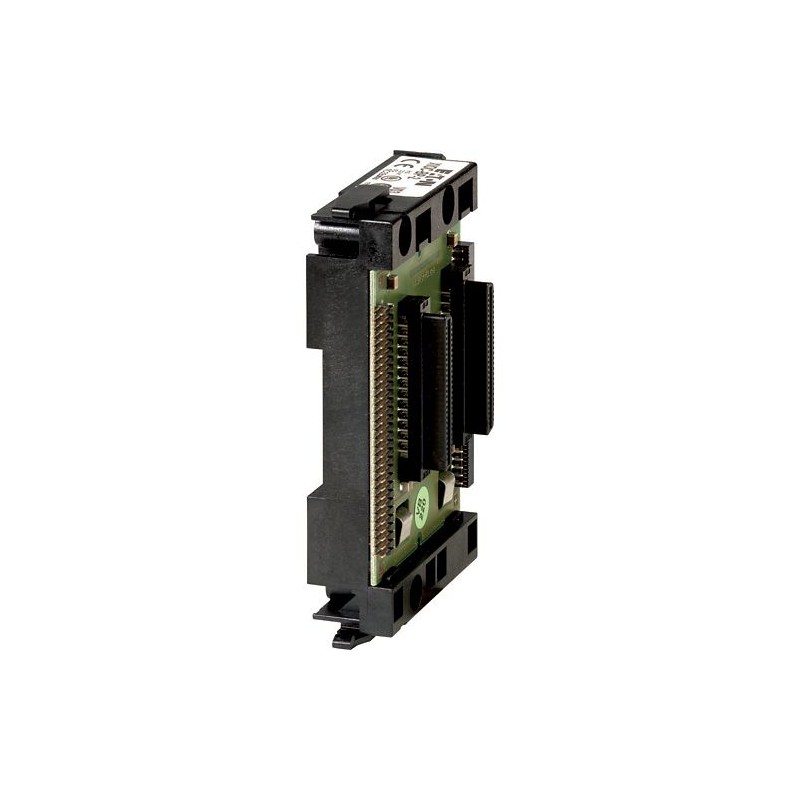

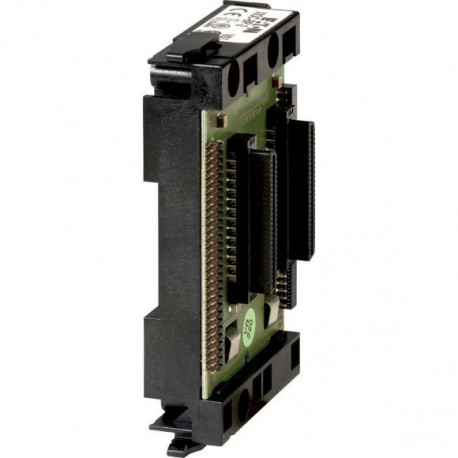

XIOC-BP-2 260794 0004519650 EATON ELECTRIC Portaschede per 2 moduli XIOC, espandibile Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

XIOC-BP-2 260794 0004519650 EATON ELECTRIC Portaschede per 2 moduli XIOC, espandibile

XIOC-BP-2

260794

0004519650

EATON-MOELLER

Portaschede per 2 moduli XIOC, espandibile

Modulo per XC100/200; Rack per 2 moduli XIOC

I controllori modulari programmabili XC100 e XC200 offrono un eccellente livello di scalabilità. Sono disponibili diverse classi di prestazioni della CPU e un'ampia gamma di moduli di espansione (modulo XIOC). I PLC modulari compatti XC152 offrono soluzioni economiche per le attività di automazione grazie alla potenza di calcolo, all'interfaccia SmartWire-DT e a un'ampia gamma di interfacce aggiuntive. Una caratteristica particolare è la capacità di integrare il prodotto nei moderni concetti di comunicazione. Lo scambio di dati tramite l'interfaccia Ethernet con client OPC o server WEB integrati consente la creazione di soluzioni innovative.

Maggiori dettagli


sistemi di controllo industriali (PLC) > supporto moduli PLC

XC Programmable Automata

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


Portaschede per 2 moduli XIOC, espandibile
I controllori modulari XC100 e XC200 si contraddistinguono per la struttura ampiamente scalabile. Sono disponibili diverse classi di potenza CPU e numerosi moduli di espansione (moduli XIOC). I PLC XC152 consentono di realizzare soluzioni economiche per complesse operazioni di automazione grazie alla potenza di calcolo, al collegamento SmartWire-D e ad un'ampia gamma di interfacce. un'altra caratteristica fondamentale è la possibilità di integrazione di questi prodotti in moderni concetti di comunicazione. Lo scambio di dati attraverso l'interfaccia Ethernet ai client OPC o il Web Server integrato consentono soluzioni innovative.

Programma di fornitura

Assortimento
Comandi modulari XC
Funzione
Portaschede XI/OC
accessori
Rack portaschede
Descrizione
Rack di espansione per il montaggio moduli XI/OC su guida DIN, ampliabile
Larghezza: 2 posti per controllore
Information relevant for export to North America

Product Standards IEC: see Technical Data; UL508; CSA-C22.2 No. 0-M; CSA-C22.2 No. 142-M; CE marking

UL File No. E135462

UL Category Control No. NRAQ

CSA File No. 012528

CSA Class No. 2252-01

North America Certification UL listed, CSA certified

Degree of Protection IEC: IP20, UL/CSA Type: -

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
0 °C
Temperatura ambiente di servizio max.
+55 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
I requisiti della norma di prodotto sono soddisfatti.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Programmable logic controllers PLC (EG000024) / Supporto montaggio moduli PLC (EC000810)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / UnitÓ di controllo / Unitó Di Controllo A Memoria Programmabile (Plc) / PLC-portagruppi (ecl@ss13-27-24-22-03 [AKE526019])
Con alimentazione elettrica integrata
No
Tensione d’entrata in AC 50 Hz
0 - 0 V
Tensione d’entrata in AC 60 Hz
0 - 0 V
Tensione d'ingresso DC
0 - 0 V
Tipo di tensione d’ingresso
DC
Max. corrente d’entrata in AC 50 Hz
0 A
Max. corrente d’entrata in AC 60 Hz
0 A
Corrente d'ingresso massima DC
3.2 A
Tensione d’uscita in AC 50 Hz
0 - 0 V
Tensione d’uscita in AC 60 Hz
0 - 0 V
Tensione d’uscita DC
0 - 0 V
Tipo di tensione d’uscita
DC
Max. corrente d’uscita in AC 50 Hz
0 A
Max. corrente d’uscita in AC 60 Hz
0 A
Max. corrente d’uscita in DC
3.2 A
Capacità di ridondanza
No
Numero di slot
2
Montaggio su guida portante possibile
Si
Montaggio a parete/diretto possibile
Si
Montaggio frontale possibile
No
Montaggio su rack possibile
No
Adatto per funzioni di sicurezza
No
SIL secondo IEC 61508
Senza
Livello di performance secondo EN ISO 13849-1
Senza
Risorsa corrispondente (Ex ia)
No
Risorsa corrispondente (Ex ib)
No
Categoria di protezione antideflagrante per gas
Senza
Categoria di protezione antideflagrante per polvere
Senza
Larghezza
66.5 mm
Altezza
28 mm
Profondità
107 mm

Approvazioni

Product Standards
IEC: see Technical Data; UL508; CSA-C22.2 No. 0-M; CSA-C22.2 No. 142-M; CE marking
UL File No.
E135462
UL Category Control No.
NRAQ
CSA File No.
012528
CSA Class No.
2252-01
North America Certification
UL listed, CSA certified
Specially designed for North America
No
Current Limiting Circuit-Breaker
No
Degree of Protection
IEC: IP20, UL/CSA Type: -

ETIM for 260794 Controllori logici programmabili (PLC) (EC000810)
Caratteristica Valore
con alimentazione elettrica integrata (EF003338) No
tensione d'entrata AC 50 Hz (EF007118) 0 V
tensione d'entrata AC 60 Hz (EF007119) 0 V
tensione d'entrata DC (EF007120) 0 V
tipo di tensione d'ingresso (EF003033) DC
corrente d'entrata max. AC 50 Hz (EF007360) 0 A
corrente d'entrata max. AC 60 Hz (EF007361) 0 A
corrente d'entrata max. DC (EF007362) 3.2 A
tensione d'uscita AC 50 Hz (EF006999) 0 V
tensione d'uscita AC 60 Hz (EF007000) 0 V
tensione d'uscita DC (EF007001) 0 V
tipo di tensione d'uscita (EF008222) DC
corrente d'uscita max. AC 50 Hz (EF007351) 0 A
corrente d'uscita max. AC 60 Hz (EF007352) 0 A
corrente d'uscita max. DC (EF007353) 3.2 A
capacità di ridondanza (EF003156) No
numero di slot (EF003077) 2
montaggio su guida portante possibile (EF003972) Sì
montaggio a parete/diretto possibile (EF007020) Sì
montaggio frontale possibile (EF007016) No
montaggio su rack possibile (EF007018) No
adatto per funzioni di sicurezza (EF001597) No
SIL secondo IEC 61508 (EF009889) senza
livello di performance secondo EN ISO 13849-1 (EF007399) senza
risorsa corrispondente (Ex ia) (EF004141) No
risorsa corrispondente (Ex ib) (EF004142) No
categoria di protezione antideflagrante per gas (EF003997) senza
categoria di protezione antideflagrante per polvere (EF003998) senza
larghezza (EF000008) 66.5 mm
altezza (EF000040) 28 mm
profondità (EF000049) 107 mm

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
XIOC-BP-2 0004519650 260794 IT_260794.pdf 114 Kbytes XIOC-BP-2 0004519650 260794 IT_260794.pdf
