> EATON - MOELLER>Automates programmables XC>XIOC-BP-2 260794 0004519650 ELECTRIC Rack pour 2 modules XIOC, extensible
Produit précédent Produit suivant

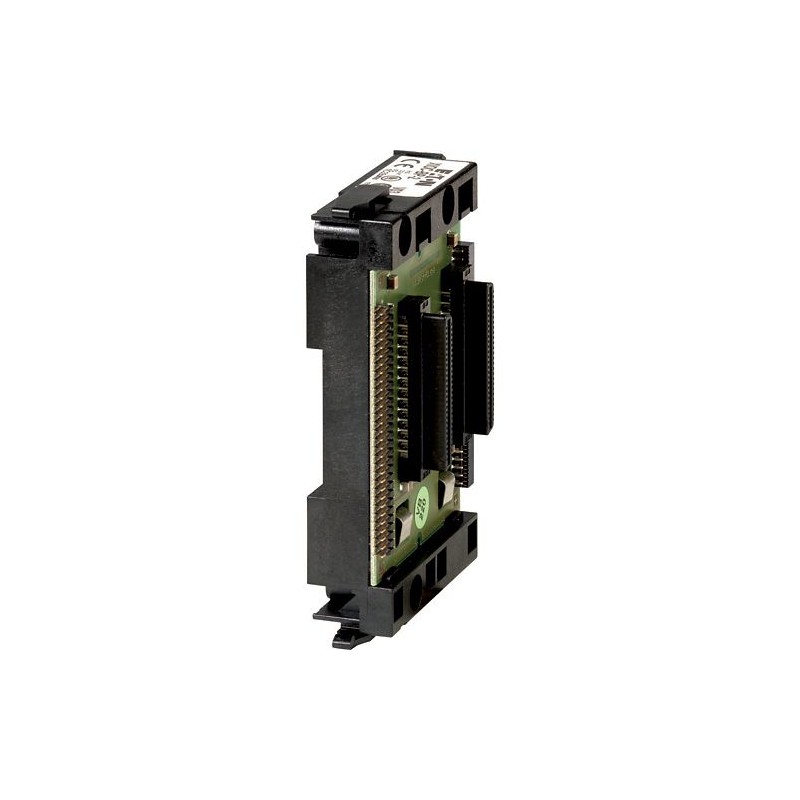

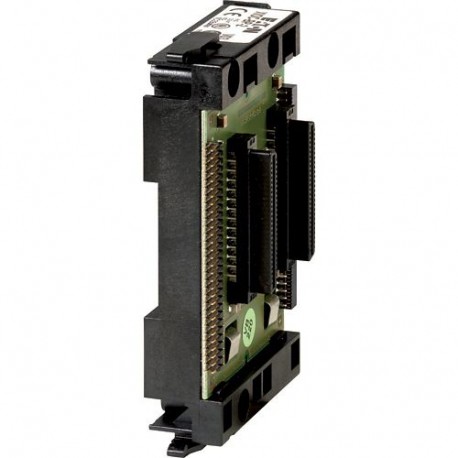

XIOC-BP-2 260794 0004519650 EATON ELECTRIC Rack pour 2 modules XIOC, extensible Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

XIOC-BP-2 260794 0004519650 EATON ELECTRIC Rack pour 2 modules XIOC, extensible

XIOC-BP-2

260794

0004519650

EATON-MOELLER

Rack pour 2 modules XIOC, extensible

XIOC-BP-2

Les contrôleurs programmables modulaires XC100 et XC200 offrent un niveau d’évolutivité exceptionnel. Différentes classes de puissance CPU et une large gamme de modules d’extension (XIOC-Module) sont disponibles. Les API modulaires compacts XC152 permettent des solutions rentables des tâches d’automatisation grâce à leur puissance de calcul, à l’interface SmartWire-DT ainsi qu’à toute une gamme d’autres interfaces. Une caractéristique particulière est la possibilité d’intégrer le produit dans des concepts de communication modernes. L’échange de données via l’interface Ethernet vers les clients OPC ou les serveurs WEB intégrés permet de créer des solutions innovantes.

Plus de détails


Commande industrielle API > Rack

Automates programmables XC

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Achetés habituellement ensemble

▲

Les plus vendus

▲

En savoir plus

▲


Rack pour 2 modules XIOC, extensible
Les automates modulaires XC100 et XC200 se distinguent par leur configurabilité étendue : ils sont disponibles avec des unités centrales de différentes classes de puissance et de multiples modules d’extension (modules XIOC). Les automates compacts XC152 permettent de répondre de manière économique à des tâches d’automatisation grâce à leur puissance de traitement, à l’interface SmartWire-DT et à de nombreuses autres interfaces. Autre atout spécifique : l’intégration des technologies de communication modernes dans ces produits. L’échange de données de l’interface Ethernet vers les clients OPC ou le serveur Web intégré autorise des solutions innovantes.

Gamme de livraison

Gamme
Automates modulaires XC
Fonction
Racks XI/OC
Accessoires
Racks
Description
Support arrière d'extension pour le montage de modules XI/OC sur profilé chapeau, extensible
Largeur : 2 emplacements pour automate
Informations concernant le marché nord-américain

Product Standards IEC: see Technical Data; UL508; CSA-C22.2 No. 0-M; CSA-C22.2 No. 142-M; CE marking

UL File No. E135462

UL Category Control No. NRAQ

CSA File No. 012528

CSA Class No. 2252-01

North America Certification UL listed, CSA certified

Degree of Protection IEC: IP20, UL/CSA Type: -

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
0 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
0 °C
Température d’emploi max.
+55 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Les exigences de la norme produit sont respectées.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 9.0

Programmable logic controllers PLC (EG000024) / Rack (EC000810)
Electricité, Electronique, Automatisation et Commande / Commande / Automate programmable industriel (API) / Automate programmable industriel (API) - châssis-équipe (ecl@ss13-27-24-22-03 [AKE526019])
avec alimentation intégrée
non
tension d'entrée CA 50 Hz
0 - 0 V
tension d'entrée CA 60 Hz
0 - 0 V
tension d'entrée CC
0 - 0 V
type de tension d'entrée
DC
courant d'entrée max. à CA 50 Hz
0 A
courant d'entrée max. à CA 60 Hz
0 A
courant d'entrée max. CC
3.2 A
tension de sortie CA 50 Hz
0 - 0 V
tension de sortie CA 60 Hz
0 - 0 V
tension de sortie CC
0 - 0 V
type de tension de sortie
DC
courant de sortie max. à CA 50 Hz
0 A
courant de sortie max. à CA 60 Hz
0 A
courant de sortie max. CC
3.2 A
capacité de redondance
non
nombre de postes d'enfichage
2
montage possible sur barres profilées
oui
montage mural/direct possible
oui
encastrement frontal possible
non
montage sur rack possible
non
adapté aux fonctions de sécurité
non
SIL conformément à IEC 61508
sans
niveau de performance selon EN ISO 13849-1
sans
matériel associé (Ex ia)
non
matériel associé (Ex ib)
non
catégorie de protection contre les explosions pour le gaz
sans
catégorie de protection contre les explosions pour la poussière
sans
largeur
66.5 mm
hauteur
28 mm
profondeur
107 mm

Homologations

Product Standards
IEC: see Technical Data; UL508; CSA-C22.2 No. 0-M; CSA-C22.2 No. 142-M; CE marking
UL File No.
E135462
UL Category Control No.
NRAQ
CSA File No.
012528
CSA Class No.
2252-01
North America Certification
UL listed, CSA certified
Specially designed for North America
No
Current Limiting Circuit-Breaker
No
Degree of Protection
IEC: IP20, UL/CSA Type: -

ETIM for 260794 Commande industrielle API (EC000810)
Caractéristique Valeur
Avec alimentation intégrée (EF003338) Non
Tension d'entrée CA 50 Hz (EF007118) 0 V
Tension d'entrée CA 60 Hz (EF007119) 0 V
Tension d'entrée CC (EF007120) 0 V
Type de tension d'entrée (EF003033) CC
Courant d'entrée max. à CA 50 Hz (EF007360) 0 A
Courant d'entrée max. à CA 60 Hz (EF007361) 0 A
Courant d'entrée max. CC (EF007362) 3.2 A
Tension de sortie CA 50 Hz (EF006999) 0 V
Tension de sortie CA 60 Hz (EF007000) 0 V
Tension de sortie CC (EF007001) 0 V
Type de tension de sortie (EF008222) CC
Courant de sortie max. à CA 50 Hz (EF007351) 0 A
Courant de sortie max. à CA 60 Hz (EF007352) 0 A
Courant de sortie max. CC (EF007353) 3.2 A
Capacité de redondance (EF003156) Non
Nombre de postes d'enfichage (EF003077) 2
Montage possible sur barres profilées (EF003972) Oui
Montage mural/direct possible (EF007020) Oui
Encastrement frontal possible (EF007016) Non
Montage sur rack possible (EF007018) Non
Adapté aux fonctions de sécurité (EF001597) Non
SIL conformément à IEC 61508 (EF009889) Sans
Niveau de performance selon EN ISO 13849-1 (EF007399) Sans
Matériel associé (Ex ia) (EF004141) Non
Matériel associé (Ex ib) (EF004142) Non
Catégorie de protection contre les explosions pour le gaz (EF003997) Sans
Catégorie de protection contre les explosions pour la poussière (EF003998) Sans
Largeur (EF000008) 66.5 mm
Hauteur (EF000040) 28 mm
Profondeur (EF000049) 107 mm

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
XIOC-BP-2 0004519650 260794 FR_260794.pdf 114 Kbytes XIOC-BP-2 0004519650 260794 FR_260794.pdf
