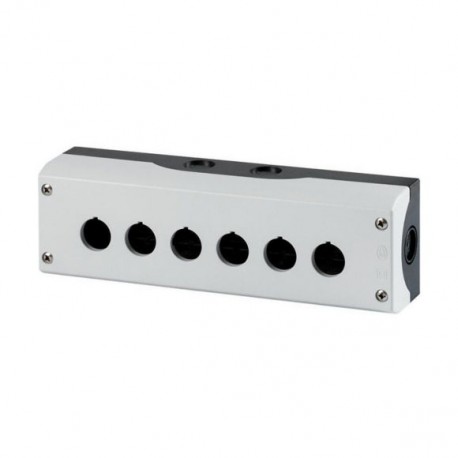

M22-I6 216540 Y7-216540 EATON ELECTRIC Aufbaugehäuse, 6 Einbaustellen Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

M22-I6 216540 Y7-216540 EATON ELECTRIC Aufbaugehäuse, 6 Einbaustellen

M22-I6

216540

Y7-216540

EATON-MOELLER

Aufbaugehäuse, 6 Einbaustellen

M22-I6

Eaton Moeller® series M22 Aufbaugehäuse, 6 Einbaustellen

Aufputzgehäuse, Gehäuse: Isoliertes Material, Mit Edelstahlschrauben, Anzahl der Plätze: 6, Kabeleinführung: hinten: 2 x M20, oben: 2 x M20, seitlich: 2 x M20/M25 (1 x je Seite), Schutzart: IP66, Farbe RAL Wert: RAL 7035, Farbe: Gehäuseboden anthrazit, Anschluss an SmartWire-DT: nein, verwendbar für: (beleuchtete) Taster, (Beleuchtete) Wahlschalter, Schlüsseltasten, Kontrollleuchte, Stopp-/Not-Aus-Tasten mit gelber Beschriftung

Mehr Infos


Niederspannungsschaltgeräte > Gehäuse für Befehls- und Meldegeräte

Hilfskontroll- und Signalelemente

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $36.20
Stückpreis: $36.20
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series M22 Zubehör Aufbaugehäuse
Katalognummer
216540
Produkt Länge/Tiefe
80 mm
Produkthöhe
56 mm
Produktbreite
252 mm
Produktgewicht
0.362 kg
Einhaltung(en)
CE-Kennzeichnung
Zertifikat(e)
CSA Std. C22.2 No. 94-91
UL 508
CSA Std. C22.2 No. 14-05
IEC 60947-5
EN 60947-5
VDE
CSA File No.: 012528
CSA Class No.: 3211-03
UL
UL Category Control No.: NKCR
IEC/EN 60947-5
CE
CSA-C22.2 No. 14-05
CSA-C22.2 No. 94-91
CSA
UL File No.: E29184
EAN
4015082165406
Modellcode
M22-I6

Merkmale und Funktionen

Farbe
Grau
Gehäusefarbe
Grau
Gehäusematerial
Plastik
Ausstattung:
Edelstahlschrauben
Vorprägungen
2 x M20/25 (Durchbrüche zur Leitungseinführung seitlich, 1 x jede Seite)
2 x M20 (Durchbrüche zur Leitungseinführung oben)
2 x M20 (Durchbruch zur Leitungseinführung rückseitig)
Vorprägungen
2 x M20/25 (Durchbrüche zur Leitungseinführung seitlich, 1 x jede Seite)
2 x M20 (Durchbrüche zur Leitungseinführung oben)
2 x M20 (Durchbruch zur Leitungseinführung rückseitig)
Einbaustellen
6
RAL-Nummer
7035

Allgemein

Zubehör
Edelstahlschrauben
Schutzart
IP66
NEMA 3R
Öffnungsdurchmesser
22.5 mm

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
70 °C

Kommunikation

Anbindung an SmartWire-DT
Nein

Ansprechpartner

Kraft für Zwangsöffnung - min
0 N

Bauartnachweis

10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen in der Montageanweisung (IL) beachtet werden.

ETIM for 216540 Niederspannungsschaltgeräte (EC000200)
Merkmal Wert
Anzahl der Befehlsstellen (EF001372) 6
Gehäusebauform (EF004008) Aufbaugehäuse
Werkstoff des Gehäuses (EF001596) Kunststoff
Werkstoffgüte des Gehäuses (EF024143) sonstige
Durchmesser Öffnungen (EF000243) 22.5 mm
Farbe des Gehäuseoberteils (EF001373) grau
Schutzart (IP) (EF005474) IP66
Schutzart (NEMA) (EF011959) 3R
Breite (EF000008) 252 mm
Höhe (EF000040) 56 mm
Tiefe (EF000049) 80 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-I6 Y7-216540 216540 DE_216523.pdf 1 Mbytes M22-I6 Y7-216540 216540 DE_216523.pdf
