> >>M22-I6 216540 M22-I6Q ELECTRIC Custodia per montaggio sporgente, 6 posti di montaggio
Prodotto precedente Prodotto successivo

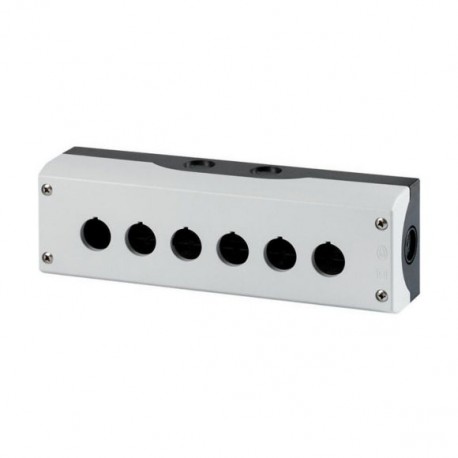

M22-I6 216540 M22-I6Q EATON ELECTRIC Custodia per montaggio sporgente, 6 posti di montaggio Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M22-I6 216540 M22-I6Q EATON ELECTRIC Custodia per montaggio sporgente, 6 posti di montaggio

M22-I6

216540

M22-I6Q

EATON-MOELLER

Custodia per montaggio sporgente, 6 posti di montaggio

Tastiera di Surface; Isolante; 6 buche

Maggiori dettagli


apparecchi elettrici a bassa tensione > Pulsante esterno

Ausili di controllo e segnalazione

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $33.73
Prezzo unitario: $33.73

*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Comprati di solito insieme

▲

Dettagli

▲


Custodia per montaggio sporgente, 6 posti di montaggio
Custodie per montaggio sporgente, Custodie: materiale isolante, Con viti in acciaio inossidabile, Posti di montaggio: 6, Entrata cavi: retro: 2 x M20, sopra: 2 x M20, laterale: 2 x M20/M25 (per lato 1 x), Grado di protezione: IP66, Colore Valore RAL: RAL 7035, Colore: Base della custodia antracite, Collegamento a SmartWire-DT: no, utilizzabile per: Pulsanti (luminosi), Selettori (luminosi), Pulsanti a chiave, Indicatore luminoso, Pulsanti arresto controllato/arresto d’emergenza con etichetta gialla

Programma di fornitura

Funzione base accessori
Custodie per montaggio sporgente
Custodie
materiale isolante
Con viti in acciaio inossidabile
Posti di montaggio
6 Numero
Entrata cavi preincisa
Entrata cavi
retro: 2 x M20
sopra: 2 x M20
laterale: 2 x M20/M25 (per lato 1 x)
Grado di protezione
IP66
Colore
Valore RAL
RAL 7035
Colore
Base della custodia antracite
Collegamento a SmartWire-DT
no
utilizzo con
6 x ⌀ 22,5
utilizzabile per
Pulsanti (luminosi)
Selettori (luminosi)
Pulsanti a chiave
Indicatore luminoso
Pulsanti arresto controllato/arresto d’emergenza con etichetta gialla

Dati tecnici

Generalità
Grado di protezione
IP66
Temperatura ambientea giorno
-25 - +70 °C

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Dissipazione per polo, in funzione della corrente [Pvid]
0.11 W
Potere di dissipazione [Pve]
3.9 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+70 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
su richiesta
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / Pulsante esterno (EC000200)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Unitó Di Comando E Segnalazione / Alloggiamento per l'unitÓ di comando e segnalazione (ecl@ss13-27-37-12-05 [AKF023019])
Numero di punti di comando
6
Forma della scatola
Scatola per montaggio sporgente
Materiale del corpo
Plastica
Grado di qualità alloggiamento materiale
Altro
Diametro delle aperture
22.5 mm
Colore parte superiore scatola
Grigio
Grado di protezione (IP)
IP66
Tipo di protezione (NEMA)
3R
Larghezza
252 mm
Altezza
56 mm
Profondità
80 mm

Approvazioni

Product Standards
IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94-91; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
012528
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified
Degree of Protection
UL/CSA Type 3R, 4X, 12, 13

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 23 Mbytes
M22-I6 M22-I6Q 216540 IT_216540.pdf 111 Kbytes M22-I6 M22-I6Q 216540 IT_216540.pdf
