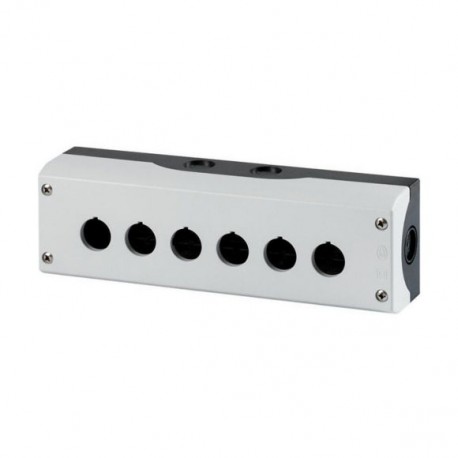

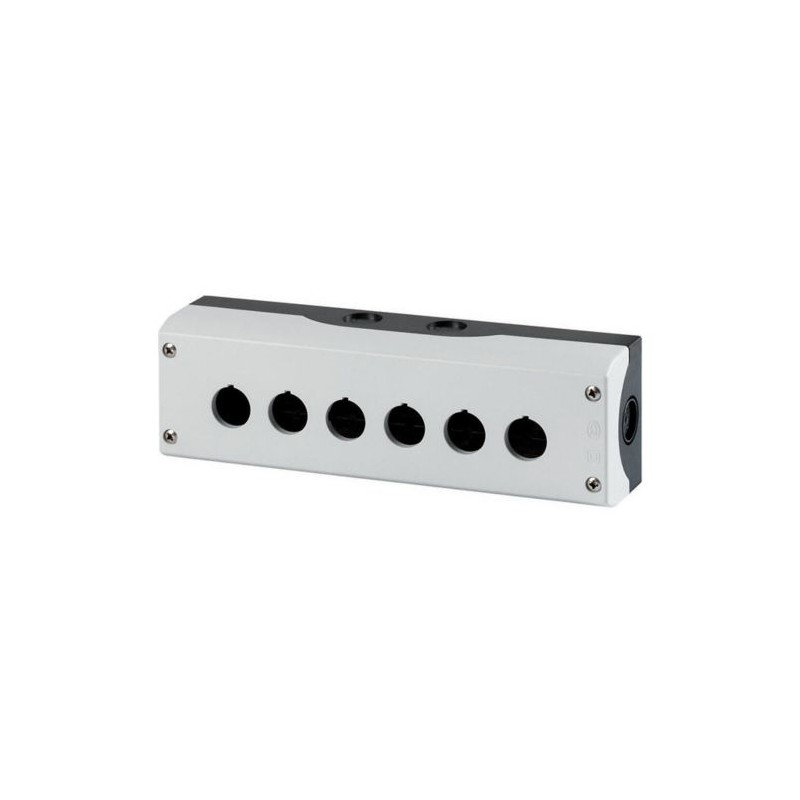

M22-I6 216540 Y7-216540 EATON ELECTRIC M22-I6Q caixa vazia 6 itens Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

M22-I6 216540 Y7-216540 EATON ELECTRIC M22-I6Q caixa vazia 6 itens

M22-I6

216540

Y7-216540

EATON-MOELLER

M22-I6Q caixa vazia 6 itens

Teclado do Surface; Isolante; 6 furos

Eaton Moeller® series M22 Surface mounting enclosure, 6 mounting locations

Caixa de montagem saliente, Caixa: Material isolante, Com parafusos de aço de alta qualidade, Número de locais: 6, Entrada de cabos: traseira: 2 x M20, na parte superior: 2 x M20, lateral: 2 x M20/M25 (1 x cada lado), Grau de proteção: IP66, Valor de cor RAL: RAL 7035, Cor: Base de caixa antracite, Conectando ao SmartWire-DT: Não, Para uso com: Botões (iluminados), Chaves seletoras (iluminadas), Botões de teclas, Luz indicadora, Botões de parada/parada de emergência com etiqueta amarela

Mais detalhes


Aparelhos elétricos de baixa tensão > Plataforma para dispositivos de comando e sinalização

Auxiliares de controle e sinalização

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $36.44
Preço unitário: $36.44
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

geralmente comprados juntos

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller® series M22 Accessory Surface mounting enclosure
Catalog Number
216540
Product Length/Depth
80 mm
Product Height
56 mm
Product Width
252 mm
Product Weight
0.362 kg
Compliances
CE Marked
Certifications
CSA Std. C22.2 No. 94-91
UL 508
CSA Std. C22.2 No. 14-05
IEC 60947-5
EN 60947-5
VDE
CSA File No.: 012528
CSA Class No.: 3211-03
UL
UL Category Control No.: NKCR
IEC/EN 60947-5
CE
CSA-C22.2 No. 14-05
CSA-C22.2 No. 94-91
CSA
UL File No.: E29184
Model Code
M22-I6

Especificações do produto

Accessories
High-grade steel screws
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Fitted with:
High-grade steel screws
Connection to SmartWire-DT
No
Enclosure material
Plastic
Enclosure type
Surface mounting housing
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-25 °C
Force for positive opening - min
0 N
Number of command positions
6
Number of locations
6
Enclosure color
Gray
Material quality
Other
Opening diameter
22.5 mm
RAL-number
7035
Color
Gray
Number of positions
6
Degree of protection
IP66
NEMA 3R
Knockouts
2 x M20/25 (cable entry knockout at the side, 1 x each side)
2 x M20 (cable entry knockouts at the top)
2 x M20 (cable entry knockouts at the rear)

ETIM for 216540 Componentes industriais para Baixa Tensão (EC000200)
Característica Valor
Número de posições de comando (EF001372) 6
Tipo de construção do invólucro (EF004008) Caixa para montagem em superfície
Material da caixa protetora (EF001596) Plástico
Classe de qualidade do material da caixa/corpo (EF024143) Outro
Aberturas de diâmetro (EF000243) 22.5 mm
Cor da parte superior do invólucro (EF001373) Cinzento
Grau de proteção (IP) (EF005474) IP66
Grau de proteção (NEMA) (EF011959) 3R
Largura (EF000008) 252 mm
Altura (EF000040) 56 mm
Profundidade (EF000049) 80 mm

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-I6 Y7-216540 216540 DE_216523.pdf 1 Mbytes M22-I6 Y7-216540 216540 DE_216523.pdf
