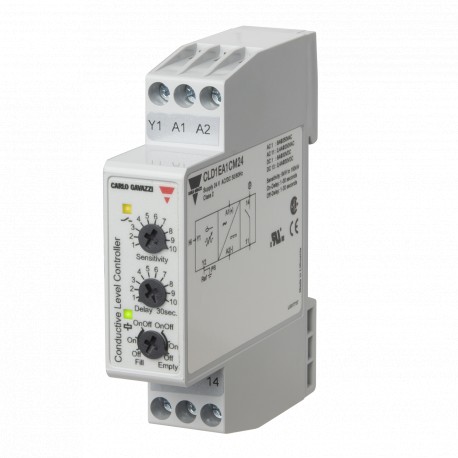

CLD1EA1CM24 CARLO GAVAZZI Ausgwählte Kriterien System System Abtastfunktion Befüllen oder Entleeren Anschlus.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

CLD1EA1CM24 CARLO GAVAZZI Ausgwählte Kriterien System System Abtastfunktion Befüllen oder Entleeren Anschlus..

CLD1EA1CM24

CLD1EA1CM24

CARLO GAVAZZI

Verfügbar

Schiff am heute

Ausgwählte Kriterien System System Abtastfunktion Befüllen oder Entleeren Anschluss Anschlüsse Ausgang Relais SPST Material Kunststoff Sonstiges Material NORYL

Mehr Infos


Füllstandsensor

Sensors

Konduktive Füllstandsensoren

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von CARLO GAVAZZI

MengePreis
1+50,38 €
4+47,23 €
8+46,09 €
11+45,64 €
15+45,25 €
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Konduktive Sensoren
Einpunkt-Füllstandsregler
Typ CL mit Potentiometer und Zeitsteuerung
• Konduktiver Fiiistandsregier
• Empfindiichkeit einsteiibar von 5 kΩ bis 150 kΩ
• Fir Fiii- und Entieer-Aniagen
• AC-Niederspannungseiektroden
• Einfacher Einbau auf DIN-Schiene, 17,5 mm
• Nennbetriebsspannung: 24 VAC/DC
• Ausgang 8 A / 250 VAC, SPST-Reiais
• LED-Anzeige fir: Ausgang EIN, Gerät EIN
Produktbeschreibung
Bestellnummer
CLD1EA1CM24
Mikroprozessor-gesteuerter Füllstandsregler für Flüs- sigkeiten, breiter Empfind- lichkeitsbereich von 5 kΩ bis
150 kΩ.
Auswahl
Relais zur konduktiven Ni- veauüberwachung mit Ein - und Ausschaltverzögerung für Füllen oder Entleeren. Die Zeitverzögerung kann zwis- chen 1 und 30 Sekunden eingestellt werden.
Typ
Instaiiation auf DIN-Schiene
Eingang Funktion Einsteiiung Ausgang
Reiais-Ausfihrungen
Stromversorgung
Instaiiation Besteiinummer
Stromversorgung: 24 VAC/DC
DIN-Schiene CLD1EA1CM24
Eigenschaften
Nennbetriebsspannung (UB)
Klasse 2
Pin A1 & A2 24 19,2 bis 28,8 VAC/DC Nennisolierspannung <2,0 kVAC (eff.) Nennstehstoßspannung 4 kV (1,2/50 µs) (Leiter/Neutral)
Nennbetriebsieistung
AC/DC-Betrieb 5 VA / 5 W Ansprechverzögerung (tV) < 300 ms Ausgang
Nennisolierspannung 250 VAC (eff.) (kont./elek.)
Reiais (AgCdO) µ (Mikrokontakt) Ohmsche Last AC1 8 A / 250 VAC (2500 VA)
DC1 1 A / 250 VDC (250 W) bzw.
10 A / 25 VDC (250 W) Induk. Kleinlast AC15 0,4 A 250 VAC
DC13 0,4 A / 30 VDC Mechanische Lebensdauer (typ.) ≥ 30 x 106 Schaltzyklen
bei 18.000 Imp./h
Elektrische Lebensdauer (typ.)
AC1 > 250.000 Schaltzyklen
Leistung Fiiistandssensor Max. 5 VAC
Strom Fiiistandssensor Max. 2 mA
Empfindiichkeit 5 kΩ bis 150 kΩ, CF = 2,2 nF* Werkseitige Einstellung 150 KΩ
Spannungsfestigkeit >2,0 kVAC (eff.) (Kontakte / Elektronik)
Nennstehstoßspannung 4 kV (1,2/50 µs) (Kontakte / Elektronik) (IEC 664)
Max. Betriebsfrequenz (f) Relaisausgang 0,5 Hz
Reaktionszeit
AUS-EIN (ton) 1 bis 30 s einstellbar EIN-AUS (toff) 1 bis 30 s einstellbar
Umgebungsbedingungen
Überspannungsschutzklasse III (IEC 60664)
Schutzart IP 20 / IEC 60529, 60947-1) Verschmutzungsgrad 2 (IEC 60664/60664A, 60947-1)
Temperatur
Betrieb -20 bis +50 ºC Lagerung -50 bis +85 ºC
Gehäusemateriai ABS VO, hellgrau
Gewicht
AC/DC-Betrieb 125 g
UL-Zuiassungen
UL c us UL508, UL325,
CSA CSA-C22.2 Nr. 247
CE-Kennzeichnung Ja
*CF = max. Kabelkapazität
Änderungen ohne Ankündigung vorbehalten (26.10.2010) 1
